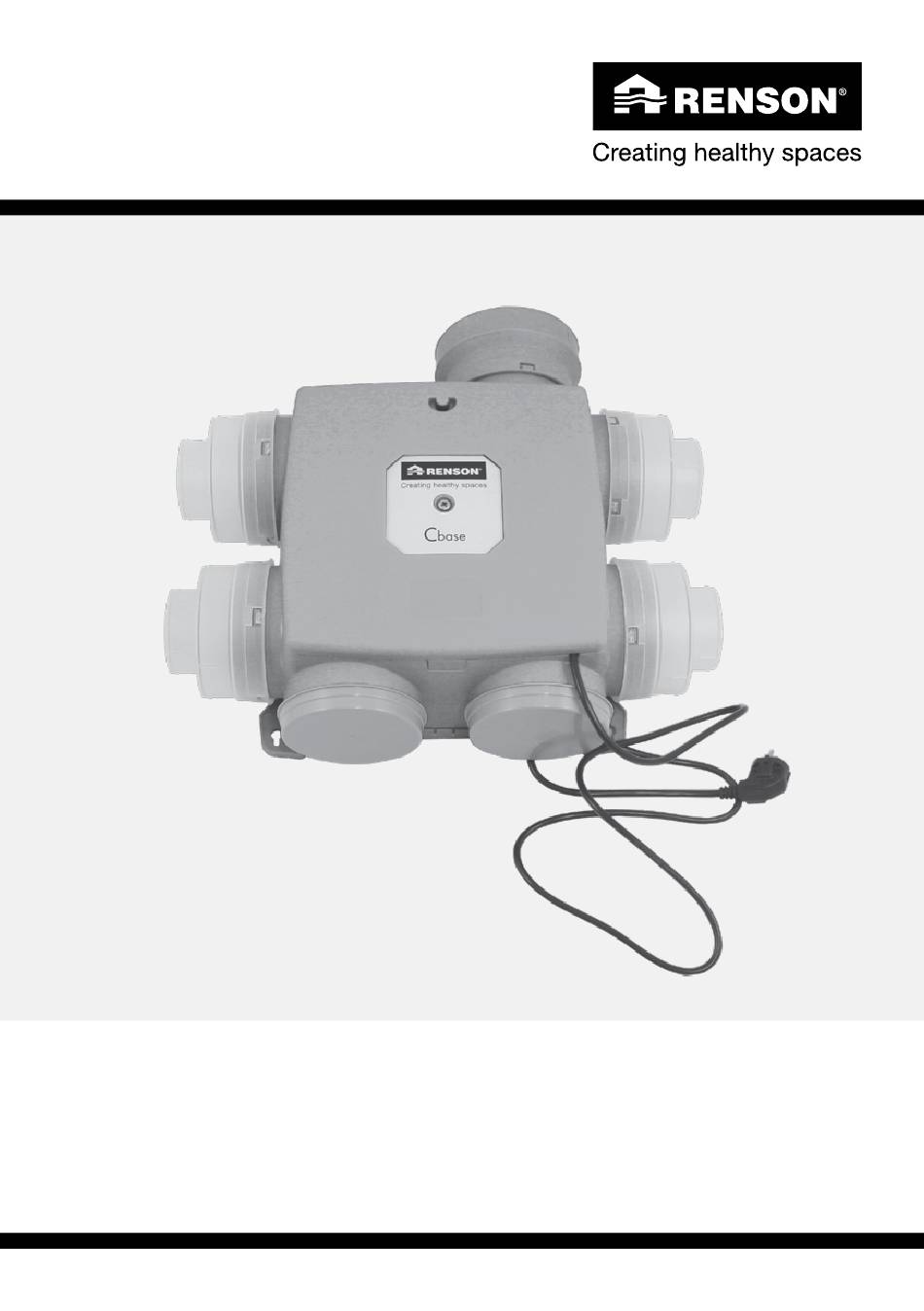

- Seite 1 Montage-instructies base ® Instructions de montage Montage-richtlinie Installation instructions Instrucciones de montaje...
- Seite 26 3 • Bedienung ................29 4 • Zusammensetzung - Lüftereinheit ..........29 5 • Montageanweisungen .............. 30 5.1 • Montage ................ 31 5.2 • Cbase -Anbringung: Wand-/Deckenmontage ..... 31 ® 5.3 • Anbringung der Lüftereinheit ..........32 5.4 • Anbringung der Dachdurchführung ........32 6 •...
-
Seite 27: Einleitung
G. Der Lüfterausgang muss stets ins Freie führen. Allgemeine Sicherheitsvorschriften: Beim Einbau dieses Geräts stets die Sicherheitsvorschriften in der Gebrauchsanleitung beachten. Die Nichteinhaltung dieser Sicherheitsvorschriften, Warnhinweise, Hinweise und Anweisungen kann die Cbase ® beschädigen oder Verletzungen verursachen, für die RENSON NV nicht haftbar gemacht werden kann. -
Seite 28: Zusammensetzung - Bausatz
• Sorgen Sie stets dafür, dass das Gerät vor Beginn der Arbeiten spannungsfrei ist, indem das Netzkabel aus der Wandsteckdose gezogen oder die Sicherung ausgeschaltet wird. (Nachprüfen, ob dies wirklich der Fall ist!) • Verwenden Sie passendes/geeignetes Werkzeug, um die Arbeiten an der Cbase ® auszuführen. -
Seite 29: Bedienung
RENSON -XVK3-Stellungsschalter zu verwenden (separat erhältlich). ® Es können jedoch auf Wunsch auch andere Schalter eingesetzt werden. Maximal einen Stellungsschalter durch Cbase verbinden. Für den Anschluss ® siehe Schaltplan, Abschnitt 6.1. Anschluss mit 3-Stellungsschalter. 4 • Zusammensetzung - Lüftereinheit... -
Seite 30: Montageanweisungen
base ® 5 • Montageanweisungen 510,5 • Abmessungen: 510 x 433 x 180 (L x B x H) • Gewicht: 3,370 kg • Anschlussspannung: 1 x 230 V/50 Hz... -
Seite 31: Montage
• Saugleitungen weisen mindestens ø80 mm bei Förderleistungen von > 50 m³/h auf, wobei der Standard ø125 mm beträgt. 3 2 0 ➊ ➋ ➌ Die Bodenplatte der Cbase Wanddübel anbringen und Die Lüftereinheit über die 4 ® an die Wand anlegen an die Wand (passend zum vormontierten Schrauben und die Schraubenlöcher... -
Seite 32: Anbringung Der Lüftereinheit
base ® 5.3 • Anbringung der Lüftereinheit ➍ ➎ ➏ Die gewünschte Anzahl Die Rohrleitungen an Die Abdeckplatte vom Anschlusskappen an der die Anschlusselemente Lüftergehäuse lösen. Lüftereinheit anbringen und anschließen. Dazu die Die Stromzufuhr ausschalten! sie auf den gewünschten Spannbänder benutzen. Dafür sorgen, dass die Durchmesser zuschneiden Netzspeisung ausgeschaltet... -
Seite 33: Elektrischer Anschluss
Stellung 5: 6.43V XVK3 Stellung 6: 7.7V Stellung 7: 9V Stellung 8: 10.35V Prüfen, ob die gewünschte Fördermenge mit den ausgewählten Einstellungen gewährleistet ist. Bei Bedarf die Einstellung anpassen und eine schwächere/stärkere Druckkurve wählen. Maximal einen Stellungsschalter durch Cbase verbinden. ®... -
Seite 34: Anschluss Am Domotica-System
6.2 • Anschluss am Domotica-System Externe 0-10-V-Steuerung: 8 7 6 5 4 3 2 1 C 230V ~ 50Hz Max 1,5mm² 6.3 • Druckkurven Zur Einhaltung der voreingestellten Fördermenge 3 Stellungen auswählen. Lüfterkurven Cbase - Druck je Fördermenge ® Ausgangsmenge (m³/h) -
Seite 35: Anbringung Des Design-Extraktionsgitters
® 7 • Anbringung des Design-Extraktionsgitters Das Design-Gitter mit Absperrklappe kann als Aufbau (mit mitgelieferter Montageplatte) und integriert angebracht werden (dazu den RENSON -Gyp- oder Wandbausatz verwenden). ® Um die Luftkanäle ans Extraktionsgitter anzuschließen, empfehlen wir, einen Montageflansch mit Wellenschliff zu benutzen. -
Seite 36: Reinigung Und Wartung
base ® 8 • Reinigung und Wartung 8.1 • Wartung - Lüftereinheit Sorgen Sie stets dafür, dass das Gerät vor Beginn der Wartungsarbeiten spannungsfrei ist, indem das Netzkabel aus der Wandsteckdose gezogen oder die Sicherung ausgeschaltet wird. Nach- prüfen, ob dies wirklich der Fall ist! Wartungsempfehlung: Prüfen Sie jährlich, ob sich innen in der Lüftereinheit und den Motorflügeln Schmutz angesammelt hat. -
Seite 37: Garantiebedingungen - Benutzer
Die Garantiefrist beträgt 2 Jahre. Der Einbau und die Wartung müssen gemäß den Anweisungen und den allgemeinen Praxisregeln erfolgen. Zur Einsicht der detaillierten Garantiebedingungen besuchen Sie bitte unsere Webseite www.renson.eu. Ausschluss: Das Eindringen von Bauschmutz, anderen hierzu nicht geeigneten Produkten, die Anwendung aggressiver Flüssigkeiten und Lösungsmittel, Mängel infolge falschen oder... - Seite 62 base ®...
- Seite 63 ® Hier wordt de sticker met het unieke nummer van de Cbase gekleefd. ® Collez ici l’étiquette avec le numero unique de Cbase ® Der Aufkleber mit der einzigartigen Nummer der Cbase wird hier aufgeklebt. ® The sticker with the unique number of the Cbase is placed here.
