BALZER AP Montage- Und Bedienungsanleitung
Stufenschalter für hrv geräte
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für BALZER AP

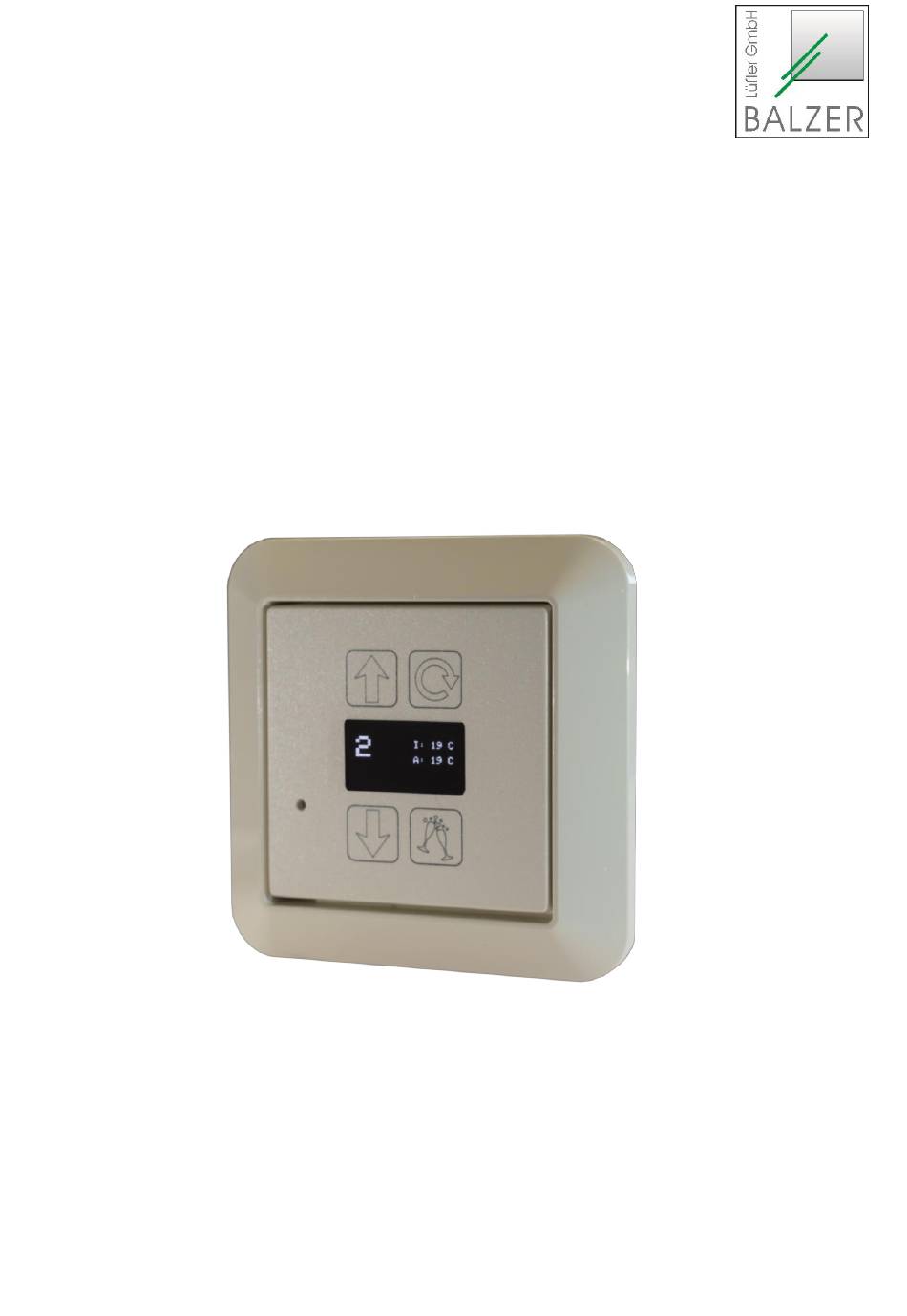

- Seite 1 Montage- und Bedienungsanleitung Stufenschalter für HRV Geräte...
- Seite 2 Konstruktions- und Ausführungsänderungen behalten wir uns im Interesse der Verbesserung und Weiterentwicklung vor. Mit besten Wünschen für guten Erfolg mit Ihrer neuen Investition verbleiben wir mit freundlichen Grüßen Balzer Lüfter GmbH Stand: V1.0 Oktober 2018 Technische Änderungen und Irrtümer vorbehalten. Für Druckfehler wird keine Haftung übernommen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Hinweise zur Anleitung 1.1. Einleitung............................4 1.2. Aufbau der Anleitung........................4 2. Sicherheitshinweise 2.1. Bestimmungsgemäße Verwendung....................5 2.2. Warn- und Sicherheitshinweise..................... 5 2.3. Informationspflicht........................5 3. Funktion 3.1. Übersicht............................6 3.2. Maße…………………………………………....................6 3.3. Technische Daten………………......................6 4. Planung und Montage 4.1. -
Seite 4: Hinweise Zur Anleitung
Angaben und Abbildungen dieser Bedienungsanleitung sind vorbehalten. Nachdruck, Speicherung oder Übertragung durch elektronische, mechanische, fotografische oder andere Mittel, Aufzeichnung oder Übersetzung dieser Dokumentation - auch auszugsweise - bedürfen der schriftlichen Genehmigung der Balzer Lüfter GmbH. 1.2. Aufbau der Anleitung Kapitel Erläuterung... -
Seite 5: Sicherheitshinweise
Prüfen Sie also vor der Montage die Übereinstimmung mit dem jeweils geltenden Recht. Der Hersteller übernimmt keine Haftung für etwaige Versäumnisse. Der Stufenschalter ist für die Ansteuerung und Regelung der kontrollierten Wohnraumlüftung mit Balzer Geräten konzipiert. Die Montage darf nur in geschlossenen Räumen erfolgen. -
Seite 6: Funktion
Auf- und Unterputzmontage Montage am HRV-Gerät 3.2. Maße 70 mm 145 mm 3.3. Technische Daten Artikel: Anschlussleistung: 9-16 V DC Stufenschalter AP: 20 000 615 Stromaufnahme: 100 mA@12V Leistung: 0,5 W Stufenschalter UP: 20 000 625 Leistung Standby: 240 mW... -
Seite 7: Anschlüsse
Achten Sie beim Einsetzen des Schalters auf die Steuerleitung. Diese darf nicht beschädigt werden. Achten Sie über die Symbole an der Vorderseite auf die Ausrichtung des Schalters. 4.4. Montage am HRV-Gerät Der Stufenschalter mit Montageplatte ist zur Montage an der Revisionsöffnung direkt am HRV-Gerät der Serie Balzer geeignet. Stufenschalter anklemmen Der elektrische Anschluss darf nur von einer autorisierten Fachfirma hergestellt werden und erfolgt gemäß... -
Seite 8: Elektrischer Anschluss Und Schema
5. Elektrischer Anschluss und Schema 5.1. Elektrischer Anschluss Bei allen Arbeiten beachten Sie die Warn- und Sicherheitshinweise! Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Fachfirmen ausgeführt werden! Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt zu beachten. Bei der Installation ist eine allpolige Trennung vom Netz mit min. -
Seite 9: Start
6.1. Start Nachdem der Stufenschalter mit Strom versorgt wurde, erscheint auf dem Display für kurze Zeit eine Startseite. Sobald das Startbild erlischt, können Sie die Bedienung starten. Das Display zeigt Ihnen die aktuell gewählte Lüfterstufe an: „AUS“ „1“ „2“ „3“ Ebenso wird Ihnen mit „I:“... -
Seite 10: Reinigungs- Und Wartungsplan
7. Reinigungs- und Wartungsplan 7.1 Reinigung Reinigen Sie den Stufenschalter bei Bedarf mit einem weichen, fusselfreien Lappen oder Tuch. Verwenden Sie keine aggressiven Mittel oder Scheuerschwämme. 7.2 Wartung Der Stufenschalter ist wartungsfrei. 8. Gewährleistung Umfang: Für elektrische und die übrigen Bauteile beträgt die Gewährleistung zwei Jahre. Voraussetzungen: Für Ansprüche aus der Gewährleistung gelten die gesetzlichen Vorschriften sowie zusätzlich folgende Bedingungen:... -
Seite 11: Konformitätserklärung
10. Konformitätserklärung KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, die Balzer Lüfter GmbH | von-Linde-Straße 2 | 82205 Gilching dass die Bedieneinheiten Typ: HRV-Touch, HRV-HB3, HRV-3TA und HRV-3TU folgenden einschlägigen Richtlinien entsprechen: EU-Richtlinie RoHs 2 2011/65/EU EN 50581:2012 EU Richtlinie 2012/96/EG (WEEE 2) -
Seite 12: Funktionsstörungen
Sollte dies nur vereinzelt und kurzfristig Die Anzeigen springen unerwartet auftreten, so kann es ignoriert werden Tritt die Störung dauerhaft auf, so verständigen Sie die Wartungsfirma 12. Notizen ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ Balzer Lüfter GmbH Von-Linde-Straße 2 | 82205 Gilching | Deutschland www.balzer-luefter.de...
