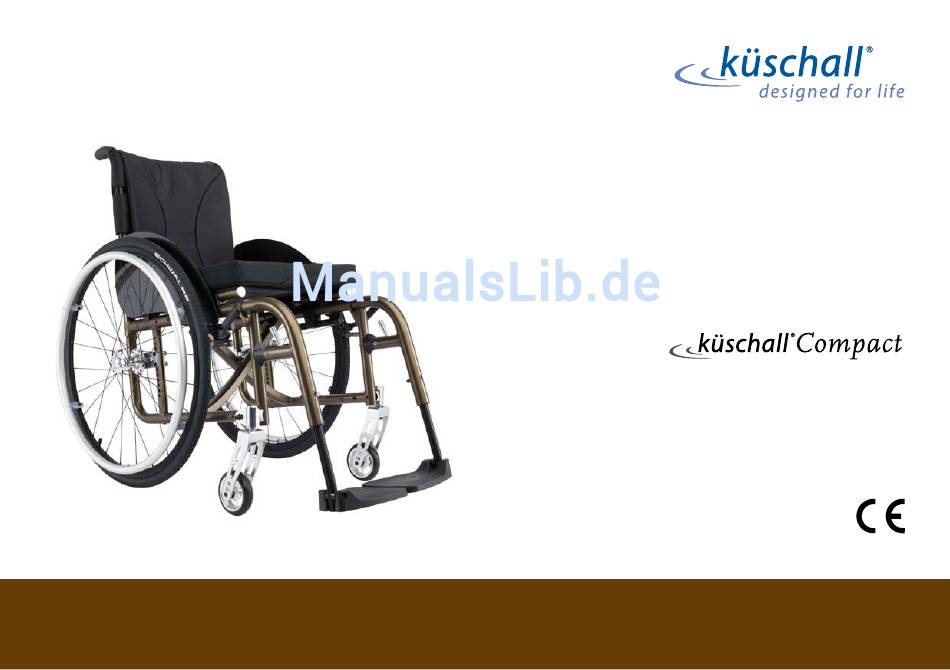

- Seite 1 Aktiv-Rollstuhl Gebrauchsanweisung...
- Seite 2 Dieses Produkt ist konform mit der Richtlinie 93/42/EWG über Medizinprodukte. © Küschall AG, Schweiz Es wurde alles daran gesetzt, dass sich der Inhalt dieser Publika- tion zum Zeitpunkt der Drucklegung auf dem neuesten Stand befindet. Im Rahmen der fortlaufenden Verbesserungen der Produkte behält sich die Küschall AG das Recht vor, jederzeit Änderungen an den präsentierten Modellen vorzunehmen.
-
Seite 3: Inhaltsverzeichnis
Compact Inhalt Inhalt Allgemeines Inbetriebnahme Information zur Gebrauchsanweisung Fahren mit dem Rollstuhl Symbolerklärung Sicherheitshinweise Haftungsbeschränkung Bremsen während der Fahrt Urheberschutz Ein- und Aussteigen aus dem Rollstuhl Garantiebestimmungen Den Rollstuhl antreiben und lenken Sicherheit Stufen und Absätze befahren Sicherheitshinweise Treppen befahren Bestimmungsgemässe Verwendung... - Seite 4 Compact...
-
Seite 5: Allgemeines
Compact Allgemeines VORSICHT 1 Allgemeines Weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen 1.1 Information zur Gebrauchsanweisung führen kann, wenn sie nicht gemieden wird. Danke, dass Sie sich für einen Küschall® Rollstuhl entschieden haben. WICHTIG Weist auf eine möglicherweise gefährliche Situation... -
Seite 6: Garantiebestimmungen
Compact Allgemeines Eigenmächtiger Umbauten und Verwendung ungeeigneter Ersatzteile Um zusätzliche Adaptionen an einen Küschall-Rollstuhl zu montieren, ist es erforderlich, die schriftliche Genehmigung von Küschall AG einzuholen. Andernfalls können keine Haftungsansprüche geltend gemacht werden. 1.4 Urheberschutz Diese Gebrauchsanweisung ist urheberrechtlich geschützt. -
Seite 7: Sicherheit
Compact Sicherheit WARNUNG! Gefahr durch unkontrollierte Fahrt 2 Sicherheit Bei grossen Geschwindigkeiten können Sie die Kontrolle über Ihren Rollstuhl verlieren und stürzen. Dieser Abschnitt enthält wichtige Sicherheitsaspekte für - Überschreiten Sie nie eine Geschwindigkeit von einen optimalen Schutz von Rollstuhlfahrer und Begleit- 7km/h. -
Seite 8: Sicherheitseinrichtungen
Compact Sicherheit 2.3 Sicherheitseinrichtungen WARNUNG! Unfallgefahr Falsch eingestellte oder nicht mehr funktionsfähige Sicherheitseinrichtungen (Bremsen, Anti-Kipp) können zu Unfällen führen. - Überprüfen Sie vor jeder Benutzung des Rollstuhls die Funktion der Sicherheitseinrichtungen und lassen Sie diese regelmässig vom Fachhändler kontrollieren. Die Funktionen der Sicherheitseinrichtungen sind in Kapitel 4... -
Seite 9: Technische Daten
Compact Technische Daten 3 Technische Daten 3.1 Abmessungen und Gewicht Sitzbreite (SB) Sitztiefe (ST) 28 – 50 cm 32 – 50 cm Unterschenkellänge (UL) Sitzhöhe vorne 20 – 50 cm (SHv) 43 – 53 cm Sitzhöhe hinten Rückenhöhe (RH) (SHh) 39 – 50 cm 30 –... -
Seite 10: Umgebungsbedingungen
3.3 Luftdruck der Bereifung Küschall AG Benkenstrasse 260 Der optimale Luftdruck ist abhängig von der Art der 4108 Witterswil www.kuschall.com Bereifung: SWITZERLAND KÜSCHALL Compact 2009 SB 40 cm Art der Bereifung Luftdruck 01/10/2009 Read User Manual 100 kg Leichtlauf-Reifen 7 bar... -
Seite 11: Aufbau Und Funktion
Beinstütze, wegschwenkbar Fussauflage Rahmen Sitz Kleiderschutz Kurzbeschreibung Der Küschall Compact ist ein faltbarer Aktiv-Rollstuhl mit Kreuzstreben und wegschwenkbaren Beinstützen. Die tatsächliche Ausstattung Ihres Rollstuhls kann von der Darstellung abweichen, da jeder Rollstuhl speziell nach den Angaben bei der Bestellung angefertigt wird. -
Seite 12: Feststellbremsen
Compact Aufbau und Funktion Zum Feststellen der Bremse drücken Sie den Bremshebel 4.2 Feststellbremsen bis zum Anschlag nach vorne. Zum Lösen der Bremse ziehen Sie den Bremshebel nach Die Feststellbremsen dienen dazu, den Rollstuhl im Stand zu hinten. fixieren und am Wegrollen zu hindern. - Seite 13 Compact Aufbau und Funktion Performance-Bremse Aktiv-Bremse Zum Feststellen der Bremse drücken Sie den Bremshebel Zum Feststellen der Bremse ziehen Sie den Bremshebel bis zum Anschlag nach vorne. neben oder zwischen den Knien hindurch bis zum Anschlag nach vorne. Zum Lösen der Bremse ziehen Sie den Bremshebel nach hinten.
-
Seite 14: Rückenbezug
Compact Aufbau und Funktion WICHTIG 4.3 Rückenbezug Wenn Sie die Bänder sehr locker einstellen, wird die Die Spannung des Rückenbezugs kann an Ihre Bedürfnisse Kippfreudigkeit Ihres Rollstuhles erhöht. angepasst werden. WICHTIG Rückenbezug anpassen Ziehen Sie die Bänder immer nur bei entfaltetem Rollstuhl an. -
Seite 15: Höhenverstellbare, Rückversetzte Schiebegriffe (Optional)
Compact Aufbau und Funktion Um die Schiebegriffe hochzuklappen, bringen Sie den 4.5 Schiebegriffe Schiebegriff in die waagerechte Position bis er einrastet. WICHTIG Überprüfen Sie vor jeder Benutzung der WICHTIG Schiebegriffe, ob die Handgriffe fest sitzen und sich Achten Sie darauf, dass der Schiebegriff tatsächlich weder drehen, noch abziehen lassen. -
Seite 16: Stabilisierstrebe Für Den Rücken (Optional)
Compact Aufbau und Funktion 4.6 Stabilisierstrebe für den Rücken Drücken Sie den Federstift an der Befestigung auf der linken Seite und schwenken Sie die Stabilisierstrebe nach (optional) unten. Bei grossen Rückenhöhen oder-breiten erhöht eine optionale Die Stabilisierstrebe kann auch vollständig abgenommen Stabilisierstrebe die Steifigkeit der Rückenlehne. -
Seite 17: Seitenlehne Mit Einrastmechanismus, Höheneinstellbar, Rückklappbar
Compact Aufbau und Funktion Entfernen Seitenlehne mit Einrastmechanismus, Klappen Sie die Seitenlehne zurück und ziehen Sie sie höheneinstellbar, rückklappbar nach oben aus der Halterung am Rücken. Einsetzen Setzen Sie die Seitenlehne von oben in die Halterung am Rücken ein. Klappen Sie sie nach unten. -
Seite 18: Seitenlehne Stufenlos Höheneinstellbar
Compact Aufbau und Funktion Höhe einstellen Einsetzen Lösen Sie die Schraube in der Mitte der Seitenlehne mit Schieben Sie die Seitenlehne in die Halterung. Hilfe eines Schraubenschlüssels. Höhe einstellen Bewegen Sie die Armlehne bis zur gewünschten Höhe Lösen Sie die Schraube an den Halteplättchen... -
Seite 19: Anti-Kipp
Compact Aufbau und Funktion Höhe verstellen Ziehen Sie die Armlehne aus der Halterung. Lösen Sie die Schraube am Rohr der Armlehne und schrauben Sie diese auf der gewünschten Höhe wieder ein. Stecken Sie die Armlehne wieder in die Halterung. Nehmen Sie die Einstellung auf beiden Seiten vor. -
Seite 20: Wegschwenkbare Beinstützen
Compact Aufbau und Funktion 4.9 Wegschwenkbare Beinstützen 4.10 Sitzkissen Ein geeignetes Sitzkissen ist erforderlich, um auf der Sitzfläche eine optimale Druckverteilung zu gewährleisten. 4.11 Zubehör Haltegurt Ihr Rollstuhl kann mit einem Haltegurt ausgestattet werden. Der Haltegurt verhindert, dass Sie aus Ihrem Rollstuhl fallen können. -
Seite 21: Passivbeleuchtung
Compact Aufbau und Funktion Haltegurt schliessen Luftpumpe Stecken Sie das Verschlussteil in die Schnalle Die Luftpumpe ist mit einem universellen Ventilanschluss ausgestattet. Ziehen Sie den Gurt soweit an, dass Sie sicher in Ihrem Rollstuhl sitzen. Heben Sie die Staubkappe vom Ventilanschluss ab. - Seite 22 Compact Aufbau und Funktion Transitrollen Ziehen Sie das Rohr solange weiter nach unten bis der Stift in der Aussparung einrastet. WARNUNG! Fahren Sie mit dem Rollstuhl an einen stabilen Bei Benutzung der Transitrollen haben die Gegenstand (Türrahmen, schwerer Tisch), an dem Sie sich Feststellbremsen keine Wirkung mehr und Sie gut halten können und halten Sie sich mit einer Hand...
-
Seite 23: Inbetriebnahme
Compact Inbetriebnahme 5 Inbetriebnahme VORSICHT! Überprüfen Sie vor dem Gebrauch des Rollstuhls seinen grundsätzlichen Zustand und die wichtigsten Funktionen. Siehe auch Kapitel 8 - Wartung. Der Rollstuhl wird Ihnen von Ihrem Fachhändler betriebsfertig bereitgestellt. Ihr Fachhändler erklärt Ihnen die wichtigsten Funktionen und stellt sicher, dass der Rollstuhl an Ihre Anforderungen und Bedürfnisse angepasst ist. -
Seite 24: Fahren Mit Dem Rollstuhl
Compact Fahren mit dem Rollstuhl 6.2 Bremsen während der Fahrt 6 Fahren mit dem Rollstuhl Das Abbremsen während der Fahrt durch Kraftübertragung der Hände auf die Greifringe. 6.1 Sicherheitshinweise Halten Sie die Greifringe und üben Sie mit beiden Händen VORSICHT! Quetschgefahr gleichmäßig Druck aus bis der Rollstuhl zum Stillstand... -
Seite 25: Bremsen Durch Eine Begleitperson
Compact Fahren mit dem Rollstuhl Bremsen durch eine Begleitperson 6.3 Ein- und Aussteigen aus dem Rollstuhl Mit einer Begleiterbremse (Trommelbremse) kann eine WARNUNG! Sturzgefahr Begleitperson den Rollstuhl während der Fahrt abbremsen. Beim Transfer besteht erhöhte Sturzgefahr. Die Begleiterbremse kann auch festgestellt werden. -
Seite 26: Den Rollstuhl Antreiben Und Lenken
Compact Fahren mit dem Rollstuhl Den Kipppunkt herausfinden 6.4 Den Rollstuhl antreiben und lenken Das Antreiben und Lenken des Rollstuhls erfolgt über die Greifringe. Bevor Sie ohne Begleitperson fahren, müssen Sie den Kipppunkt Ihres Rollstuhls herausfinden. WARNUNG! Kippgefahr Der Rollstuhl kann nach hinten kippen, wenn kein Antikipp montiert ist. -
Seite 27: Mit Begleitperson
Compact Fahren mit dem Rollstuhl stuhl nach hinten, so dass die Vorderräder vom Boden VORSICHT abheben. Ein aktiviertes Anti-Kipp verhindert, dass der Die Begleitperson hält den Rollstuhl in dieser Position, Rollstuhl nach hinten gekippt werden kann. schiebt ihn vorsichtig die Stufe herunter und neigt den - Deaktivieren Sie das Anti-Kipp, bevor Sie Stufen Rollstuhl nach vorne, bis die Vorderräder wieder den... -
Seite 28: Treppen Befahren
Compact Fahren mit dem Rollstuhl 6.6 Treppen befahren WARNUNG! Sturzgefahr Beim Befahren von Treppen können Sie das Gleich- gewicht verlieren und mit ihrem Rollstuhl stürzen. - Befahren Sie Treppen mit mehr als einer Stufe grundsätzlich nur mit 2 Begleitpersonen. Eine Stufe hinunter fahren Fahren Sie den Rollstuhl gerade bis an die Kante, heben Sie die Vorderräder an und halten Sie das Gleichgewicht. -
Seite 29: Rampen Und Steigungen Befahren
Compact Fahren mit dem Rollstuhl Treppen können überwunden werden, indem eine Stufe Aufwärts nach der anderen befahren wird, wie oben beschrieben. Um aufwärts zu fahren, müssen Sie in Schwung kommen, den Die erste Begleitperson steht dabei hinter dem Rollstuhl Schwung halten und gleichzeitig die Richtung kontrollieren. -
Seite 30: Stabilität Und Gleichgewicht Beim Sitzen
Compact Fahren mit dem Rollstuhl Abwärts 6.8 Stabilität und Gleichgewicht beim Sitzen Beim Abwärts fahren ist es wichtig, die Richtung und vor allem die Geschwindigkeit zu kontrollieren. Einige Tätigkeiten und Handlungen des Alltags machen es er- forderlich, sich aus dem Rollstuhl herauszubeugen, nach vorne, seitlich oder nach hinten. - Seite 31 Compact Fahren mit dem Rollstuhl Nach hinten greifen WARNUNG! Gefahr durch Herauskippen Wenn Sie sich zu weit nach hinten lehnen, können Sie mit dem Rollstuhl kippen. - Lehnen Sie sich nicht über die Rückenlehne hinaus Benutzen Sie eine Antikipp-Vorrichtung. Richten Sie die Vorderräder nach vorne aus.
-
Seite 32: Transport
Compact Transport 7 Transport 7.2 Rollstuhl falten und entfalten WICHTIG 7.1 Sicherheitshinweise Falten und entfalten Sie den Rollstuhl nicht bei heruntergeklapptem Rücken. WARNUNG! Verletzungsgefahr durch nicht gesicherten Transport Rollstuhl falten Ihr Rollstuhl ist nicht für den Personen-Transport in Fahrzeugen geeignet. Bei einem Unfall können Sie WICHTIG sich erhebliche Verletzungen zufügen. -
Seite 33: Rollstuhl Entfalten
Compact Transport Rollstuhl entfalten Entfernen Sie das Sitzkissen. Klappen Sie die Fussauflagen nach oben. VORSICHT! Klemmgefahr Ziehen Sie den Sitzbezug nach oben. Es besteht die Gefahr, dass Sie sich die Finger Jetzt können Sie die Rückenlehne herunterklappen, falls zwischen Sitzprofil und Rahmen einklemmen. -
Seite 34: Hinterräder Abnehmen Und Einsetzen
Compact Transport Stellen Sie den Rollstuhl neben sich. Klappen Sie den Rücken hoch, falls er heruntergeklappt ist. Neigen Sie den Rollstuhl, wenn möglich, leicht zu sich. Drücken Sie das Sitzprofil, welches näher bei Ihnen ist, mit der flachen Hand nach unten, damit sich die Sitzfläche aufspreizt. -
Seite 35: Hinterräder Einsetzen
Compact Transport Hinterräder einsetzen Lösen Sie die Bremsen. Halten Sie mit einer Hand den Rollstuhl in aufrechter Position. Fassen Sie das Rad mit der anderen Hand durch die Speichen um die Radnabe. Drücken Sie mit dem Daumen auf den Steckachsen-Knopf und halten Sie ihn gedrückt. -
Seite 36: Wartung
Compact Wartung Luftdruck der Reifen prüfen 8 Wartung Messen Sie den Druck der Reifen ( Druck-Tabelle in Kapitel 3 - Technische Daten). 8.1 Wartungsplan Pumpen Sie den Reifen mit dem erforderlichen Druck auf. Um die erforderliche Sicherheit und Zuverlässigkeit zu Prüfen Sie auch das Profil der Reifen. - Seite 37 Compact Wartung Schraubverbindungen überprüfen WICHTIG Nach dem Austausch oder einer Positionsänderung Schrauben können sich durch dauernden Einsatz lockern. der Hinterräder, müssen die Feststellbremsen wieder neu eingestellt werden. Überprüfen Sie, ob die Schrauben fest sitzen (an Vorder- radsupporter, Fußauflage, Sitzbezug, Seitenteilen, Schlauch reparieren oder wechseln Adapterplatte, Rückenlehne).
-
Seite 38: Ersatzteile
Compact Wartung Wenn der Rollstuhl verschmutzt ist, wischen Sie den WICHTIG! Schmutz möglichst sofort feucht ab und reiben Sie den Das Karbon-Rad ist mit einem Schlauchreifen Rollstuhl sorgfältig trocken. ausgestattet, der mit der Felge verklebt ist. Lassen Sie den Reifen des Karbon-Rades von Ihrem WICHTIG! Fachhändler ersetzen. -
Seite 39: Störungen Beheben
Compact Störungen beheben 9 Störungen beheben Durch den täglichen Einsatz, durch neue Einstellungen oder veränderte Anforderungen an den Rollstuhl kann es zu Störungen kommen. Die folgende Tabelle zeigt, wie Störungen erkannt und behoben werden können. VORSICHT! Wenn Sie Störungen an Ihrem Rollstuhl bemerken, z.B. -
Seite 40: Störungen Erkennen Und Beheben
Compact Störungen beheben 9.1 Störungen erkennen und beheben Störung Mögliche Ursache Massnahme Der Rollstuhl rollt nicht Falscher Reifendruck in einem Hinterrad Reifendruck korrigieren ( Kap. 3 - Technische Daten) geradeaus Eine oder mehrere Speichen gebrochen defekte Speiche(n) ersetzen ( Fachhändler) Speichen ungleich angezogen zu lockere Speichen nachziehen ( Fachhändler) -
Seite 41: Nach Dem Gebrauch
Compact Nach dem Gebrauch 10 Nach dem Gebrauch 10.1 Wiedereinsatz Der Rollstuhl ist für den Wiedereinsatz geeignet. Es sind folgende Massnahmen durchzuführen: Reinigung und Desinfektion gemäss Kapitel 8 - Pflege in dieser Anleitung. Inspektion gemäss Kapitel 8 - Wartungsplan in dieser Anleitung. - Seite 42 küschall® distributors Belgium & Luxemburg: Danmark: Deutschland: European Distributor Organisation: España: France: Ireland: Italia: Nederland: Norge: Österreich: Portugal: Sverige & Suomi: Switzerland: United Kingdom:...
