Ex-ELEC Engineering DIGEX-C Betriebsanleitung Seite 7

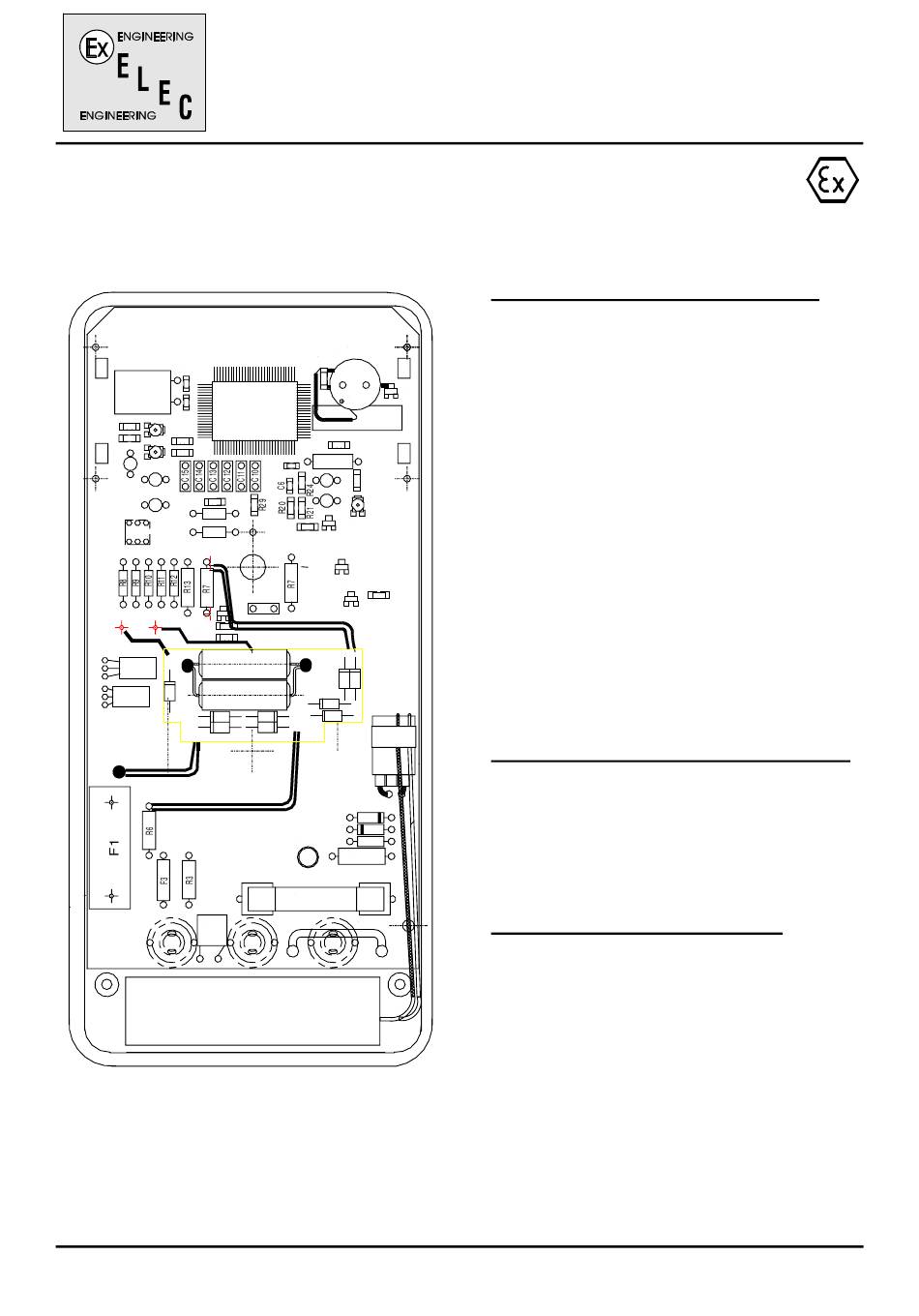

Geräterückwand abgeschraubt
C1
Y1
C2
VR3
R28
R26
1
R27
R25
C8
VR2
C7
R32
C9 R31
R30
AC/ DC
D6
R14
R15
Q2
Q3
SG1
Batterie
Ex-ELEC Engineering
Sicherungswechsel und Batterietausch
B1
+
R1
+
Q1
K
U1
R37
R19
C3
R23
C5
C4
D1 VR1
R22
D2
D5
C17
R36
R5 PTC
D3
D8
SP1
R16
R17
F2
R18
CH-5614 Sarmenstorf
A) Feststellen des Sicherungsdefektes
Sicherung F2(10A)
Mit einem Kabel die V/Ohm Buchse und die
-
10A Buchse verbinden.
-Drehschalter auf Ohm stellen.
-
Wenn das Display 4000 anzeigt und blinkt ist
die Sicherung defekt.
Sicherung F1 (315mA)
Wenn ein Verdacht besteht, dass die
-
Sicherung F1 defekt ist, muss diese
ausgebaut werden und auf Unterbrechung
geprüft werden.
-Messgeräteschalter auf Peeper stellen.
-
Mit zwei Messkabeln die Sicherung auf
Durchgang prüfen. Wenn der Peeper tönt,
ist die Sicherung i.O. Wenn kein Pfeifen und
die Anzeige 4000 und die erste Stelle blinkt,
ist die Sicherung defekt.
B) Austauschen der Sicherung F1 oder F2
1. Geräterückwand abnehmen, lösen der
drei Schrauben. Sicherung F1 oder F2
tauschen.
Nur durch gleiche ersetzen!
2. Rückwand wieder aufschrauben.
C) Austauschen des Batteriepacks
1. Wenn am Display BAT aufleuchte, ist
das Batteriepack zu tauschen.
2. Geräterückwand abnehmen, lösen der
drei Schrauben. Batteriepack tauschen.
Nur durch gleiche ersetzen!
3. Rückwand wieder aufschrauben.
Seite 7 von 7
EEx ib-Digitalmultimeter
Typ DIGEX-C
Tel./Fax. +41 (0)56 667 33 55
