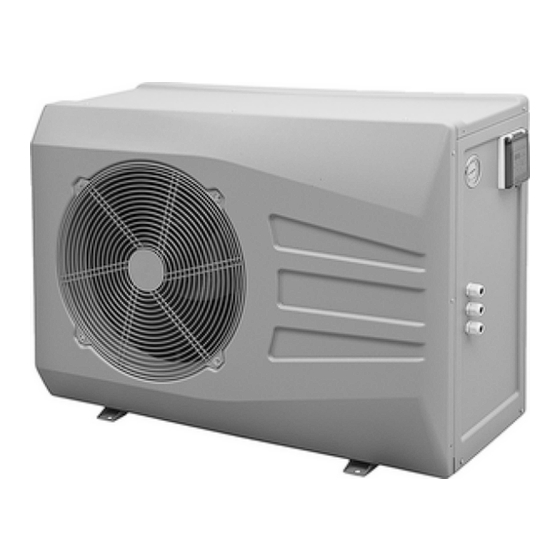

Inhaltszusammenfassung für Infinity 06

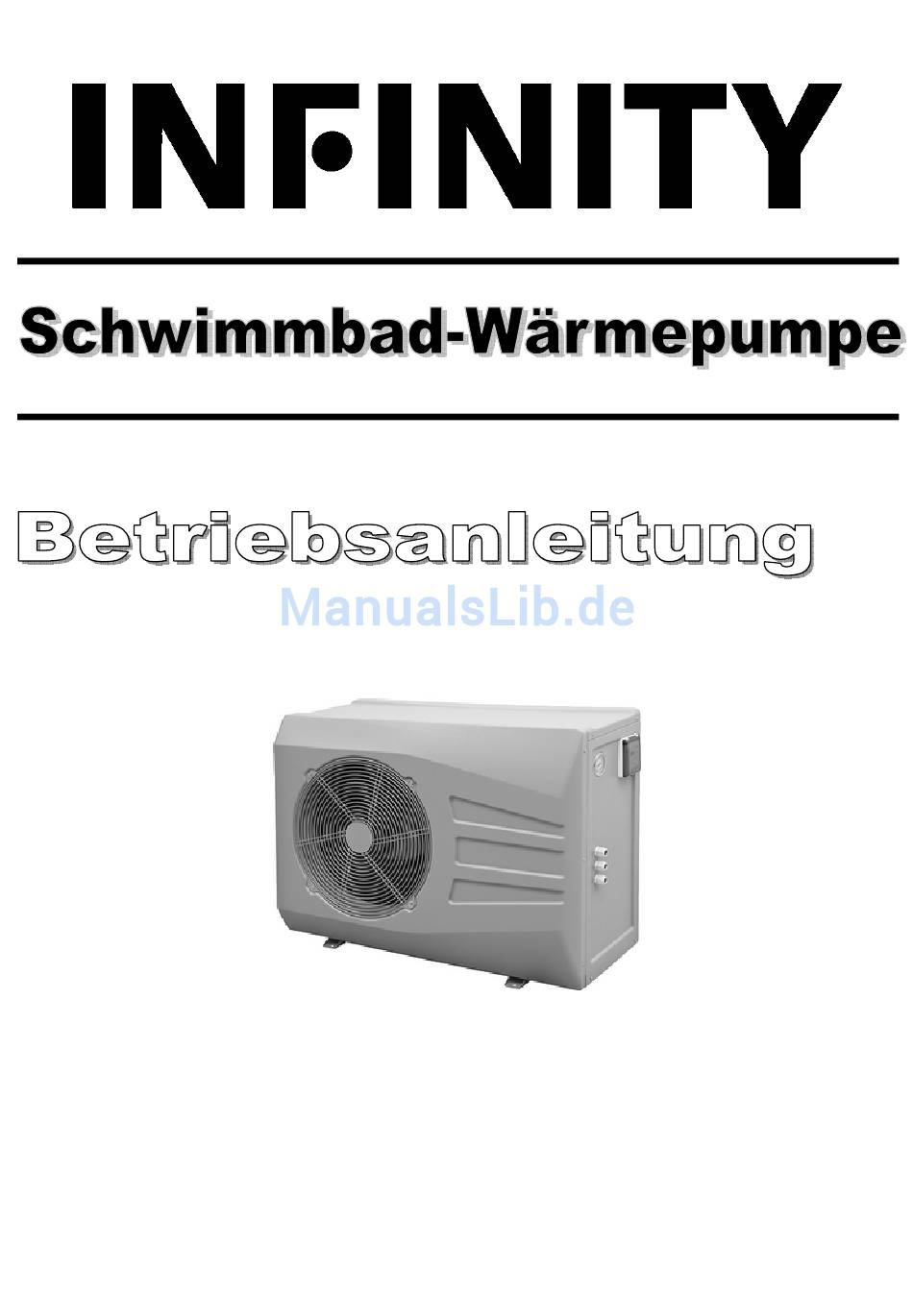

- Seite 1 Infinity Infinity 06 / 08 / 10 / 12 / 15 - 77 -...
- Seite 2 Infinity - 78 -...
-
Seite 3: Inhaltsverzeichnis
Infinity Inhaltsverzeichnis Wichtiger Hinweis ..................80 Symbole der Bedienungsanleitung ................80 Geliefertes Produkt und allgemeine Einsatzbedingungen........80 Geliefertes Produkt und allgemeine Einsatzbedingungen........80 Lagerung, Transport und Verpackung ..............81 Normenkonformität ....................81 Maschinenbelastbarkeit ................... 82 Einbau ......................83 Einbaubedingungen ....................83 Wasseranschluss .................... -
Seite 4: Wichtiger Hinweis
Geliefertes Produkt und allgemeine Einsatzbedingungen Die Installation der Wärmepumpe, die Handhabung und Reparaturen sollten von einem qualifizierten Fachmann durchgeführt werden - d.h. einer mit Schwimmbadheizung mittels Wärmepumpentechnik und Infinity Produkten vertrauten Person. Gebrauch, Wartung Dieses Gerät ist nicht für den Gebrauch durch Personen (inklusive Kindern) mit physischen, sensorischen oder geistigen Behinderungen, oder Personen, denen es an Erfahrung und Wissen in diesem Bereich fehlt, bestimmt. -
Seite 5: Lagerung, Transport Und Verpackung
Jegliche Beschädigung durch unsachgemässe Verpackung oder Lagerung wird von der Garantie ausgeschlossen. Infinity bittet seine Kunden, die Verpackung (Karton + Polystyrol + Palette) während der Garantiedauer aufzubewahren, um eine Beschädigung während einer etwaigen Rücksendung oder eines Transports innerhalb dieses Zeitraumes zu vermeiden. -
Seite 6: Sicherheit
INFINITY mittels eines Auwahldokuments (wird auf Anfrage zugeschickt) die entsprechende Größe der Wärmepumpe bestätigen. Die “ INFINITY ” Serie ist für einen Betrieb zwischen +5° C Außente mperatur und 35° C • mit Beckenabdeckung konzipiert. Wenn die Maschine bei Umgebungstemperaturen unter 0ºC betrieben wird, speziell bei... -
Seite 7: Einbau
Infinity Einbau Einbaubedingungen Einbauort Das Gerät muss gemäß den geltenden Gesetzen (NF C 15 100) im Freien und mehr als 2 bis 3,5 m vom Becken entfernt installiert werden Stellen Sie das Gerät auf eine horizontale, stabile und feste Fläche (erstellen Sie gegebenenfalls einen Betonsockel). -
Seite 8: Wasseranschluss
Infinity Verbinden Sie das Steuergerät (von der Wandmontagebox) mit der Maschine durch die • mitgelieferte Kabelverlängerung. Stellen Sie sicher, dass das Verbindungskabel durch die dafür vorgesehenen Plastikhülsen geführt wird. Schliessen Sie die obere Abdeckung, und verbinden Sie das Anschlusskabel mit dem •... -
Seite 9: Elektrischer Anschluss
Infinity Wasserein- und auslass sollten mit einem steifen PVC Druckrohr (für Schwimmbecken) Ø50 mm direkt mit den beigefügten Verbindern verklebt werden. Der Wassereinlass ist durch den folgenden Aufkleber gekennzeichnet: Der Wasserauslass ist durch den folgenden Aufkleber gekennzeichnet: Die Wasserrohre müssen so am Boden oder an der Wand befestigt werden, dass die Wärmepumpe das Gewicht des durchlaufenden Wassers nicht tragen muss. -
Seite 10: Wasserfusswächter
Infinity Wasserfusswächter Die Wärmepumpe arbeitet nur, wenn ein Wasserdurchfluss gewährleistet ist. Alle Modelle sind mit einem Flusswächter ausgestattet. Achtung: Wenn das Gerät unterhalb des Niveaus der Wasseroberfläche des Schwimmbeckens (mehr als 2 Meter) installiert wird, könnte der Restdruck bewirken, dass der Flusswächter nicht korrekt funktioniert. -
Seite 11: Betrieb
Infinity Betrieb Wasseranschluss Bypass-Schema Nachdem das Gerät mit dem Bypass an den Wasserkreislauf, und von einem Fachmann an einen Stromkreis angeschlossen wurde, stellen Sie sicher, dass: • Das Gerät wirklich waagrecht steht (Wasserwaage). • Der Wasserkreislauf richtig angeschlossen ist (keine Leckagen oder Beschädigung der Wasseranschlüsse). - Seite 12 Infinity Stellen Sie den Wasserdurchfluss ein (Kapitel „Regelung des Wasserdurchflusses“). • • Überprüfen Sie, ob die Maschine zusammen (nach der Zeitverzögerung) mit der Filtrationspumpe einschaltet. Wenn die Filtrationspumpe nicht eingeschaltet ist, erlischt das “flow” LED. Falls der Flusswächter den Wasserfluss nicht feststellt, sehen Sie bitte Kapitel „Einstellung Flusswächter“.
-
Seite 13: Einstellung Digitales Steuergerät
Infinity Einstellung digitales Steuergerät EIN / AUS Taste startet und stoppt die Maschine. (Achtung! Wenn die Maschine ein- oder ausgeschaltet wird, kann es, abhängig vom jeweiligen Programm, einige Minuten dauern, bis die Maschine reagiert.) Arbeitsmodus Taste dient zur Auswahl des Arbeitsmodus der Wärmepumpe. -
Seite 14: Tastensperre
Infinity Tastensperre Die Tastensperre kann durch gleichzeitiges Drücken der Tasten während einiger Sekunden ein- bzw. ausgeschaltet werden (es ertönt ein Piepton). Einstellung Zeit • Einmal drücken (Zeitanzeige blinkt). • Zweimal drücken (Stunden blinken); stellen Sie die Stunden mit ein. • Dreimal drücken (Minuten blinken), stellen Sie die Minuten mit... -
Seite 15: Zeichenerklärung Steuergerät
Infinity Zeichenerklärung Steuergerät Lösung (falls sich der Anzeige Erklärung Überprüfen Sie Fehler nicht zurückstellt) Stand-by Sonden-Fehler (Wassereinlass) Sonden-Fehler (Verdampfer) Überprüfen Sie den Sondenanschluss. (Kontaktieren Ihren Sonden-Fehler (Kompr. Eing.) Händler) Sonden-Fehler (Ambiente) Zu grosser Unterschied zwischen Überprüfen Einstellung Wasserein- und auslass. -
Seite 16: Einstellung Wasserdurchsatz
Infinity Einstellung Wasserdurchsatz Um die Heizleistung und die Energieeinsparung zu optimieren, muss der Wasserdurchsatz durch die Wärmepumpe geregelt werden. Die Regelung muss in Abhängigkeit von den auf dem Manometer anzeigten Werten erfolgen. Die Regelung erfolgt durch Schließen bzw. Öffnen des Bypass-Ventils. -
Seite 17: Überwinterung
Infinity Dann muss der Durchfluss normalerweise nicht weiter geregelt werden. Es genügt, die Manometeranzeige einfach von Zeit zu Zeit zu überprüfen, um sicherzustellen, dass alles normal funktioniert und der Durchfluss sich nicht verändert hat. Überwinterung Zur Überwinterung der Wärmepumpe ist es unbedingt notwendig: Die Wärmepumpe vom Stromnetz zu nehmen. -
Seite 18: Aufrechterhaltung Der Temperatur
Infinity Der Zeitraum für das Erreichen der Solltemperatur hängt sehr von den Wind-, Sonnen- und natürlichen Verhältnissen, sowie der Wärmepumpengrösse ab. Aufrechterhaltung der Temperatur Wenn die Wunschtemperatur erreicht ist, können Sie die Tagesfilterdauer nach Ihren Gewohnheiten programmieren. Die Wärmepumpe beginnt automatisch zu laufen, wenn dies nötig ist. -
Seite 19: Technischer Kundendienst
Infinity Technischer Kundendienst Im Falle technischer Probleme mit Infinity Wärmepumpen sollten Sie folgendes unternehmen: • Übermitteln Sie dem technischen Kundendienst folgende essentiellen Informationen: Seriennummer der Maschine Wert am Manometer, wenn die Maschine abgeschaltet ist Wert am Manometer, wenn die Maschine läuft Die Position des EIN/AUS-Schalters und ob das LED aufleuchtet Die Werte und Zeichen auf der Anzeige des Steuergerätes... -
Seite 20: Technische Daten
Infinity Technische Daten Model INFINITY06 INFINITY08 INFINITY10 INFINITY12 INFINITY15 Heizleistung 7200 8690 10600 13150 18080 Luft 24/19° C Leistungsaufnah 1255 1560 2080 2358 3516 Wasser 20° C 5,75 5,57 5,10 5,58 5,14 Heizleistung 5800 7550 9450 11700 16140 Luft 15/12° C... -
Seite 21: Abmessungen
Infinity Abmessungen - 97 -... -
Seite 22: Elektrische Schaltpläne
Infinity Modelle INFINITY06P INFINITY08P INFINITY10P INFINITY12P INFINITY15P 1006 1006 1025 1025 Elektrische Schaltpläne INFINITY06 - 98 -... - Seite 23 Infinity INFINITY08-10-12 INFINITY15 - 99 -...
- Seite 24 Infinity - 100 -...
