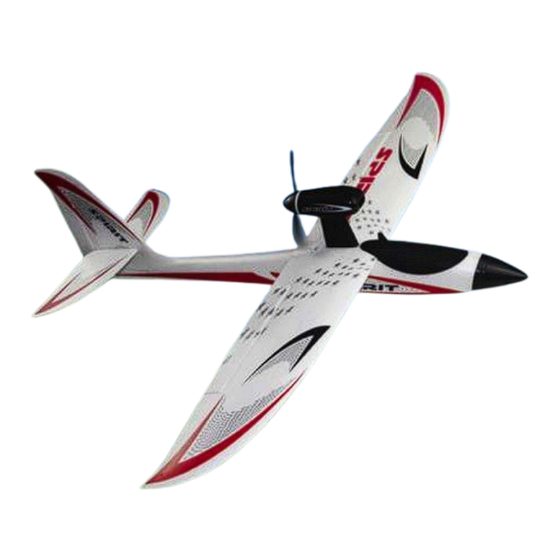

Model Freewing Spirit Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Model Freewing Spirit
- Seite 1 Artikelnummer: FG 10111 P...
-
Seite 2: Inhaltsverzeichnis
Kontrollen vor jedem Flug Allgemeine Produktinformationen Inhalt Zubehörbeutel Zusammenbau Teil 1: Zugpropeller-Version Umbau von Zug- auf Druckpropeller Teil 2: Druckpropeller-Version Umbau von Druck- auf Zugpropeller Hinweise zum Fahrtsteller-Anschluss Schwerpunktlage Explosionszeichnung Flugzeugzelle Explosionszeichnung Antriebsvarianten (Zug- und Druckpropeller) Motor-Parameter Spirit - 1 -... -
Seite 3: Konformitätserklärung
FeiYi building, face to Labor Bureau Fumin Middle Road, Dalang Town, Dongguan City CHINA Das folgende Produkt: Freewing Spirit ( Art. Nr. FG10111P ) Entspricht den grundlegenden Anforderungen der europäischen EMV Richtlinie 2004/108/EC Folgend die angewendeten harmonisierten Normen: EN 301 489-1 V1.7.1: 2006 EN 301 489-3 V1.4.1: 2008... -
Seite 4: Einführung
Die „Spirit“ ist mit einem Pendel-Höhenruder ausgestattet, das ihr mehr Agilität verleiht. Das modulare Design und viele Kunststoffteile machen ihren Zusammenbau sehr einfach und schnell. Mit der „Spirit“ haben Sie ein Flugzeug, mit dem Sie immer und überall fliegen können. Allgemeine Sicherheitshinweise Bitte beachten Sie insbesondere nachfolgende Warnhinweise sehr sorgfältig. -
Seite 5: Warnungen Und Vorsichtsmassnahmen Zum Umgang Mit Akkus
Sollte der Akku beim Laden oder im Flug beginnen, sich auszudehnen oder anzuschwellen (sichtbar nach dem Flug), stoppen Sie den Ladevorgang unverzüglich und ENTSORGEN Sie den Akku. Gleiches gilt für einen nach einem Absturz stark eingedrückten Akku. Wird ein sich aufblähender/beschädigter Akku weiter verwendet Spirit - 4 -... -
Seite 6: Kontrollen Vor Jedem Flug
Hindernissen, die Sie durch Ihr Modell beschädigen könnten. • Machen Sie die „Ruderprobe“: kontrollieren Sie die richtungsrichtige Bewegung aller Ruder, Fahrwerke und Klappen, die Sie zum Fliegen benötigen, indem Sie mit den Knüppeln und Schaltern an Ihrer Fernbedienung jeweils Vollausschläge provozieren. Spirit - 5 -... - Seite 7 Seitenwind ist ebenfalls riskant, da vom Boden gestartete Modelle dadurch zum Ausbrechen neigen können. • Planen Sie Ihren Flug entsprechend der Gelände-Gegebenheiten. Achten Sie insbesondere auf einen hindernisfreien Landeanflug, der GEGEN DEN WIND erfolgt. • Haben Sie Spass! Spirit - 6 -...
-
Seite 8: Allgemeine Produktinformationen
Querruder Höhenruder Höhenruder Seitenruder Seitenruder Schubkontrolle Schubkontrolle D i e „Spirit“ w i r d in drei unterschiedlichen Varianten angeboten: RTF, ARF und nur Flugzeugzelle. Außerdem zwei Antriebs-Varianten. Details Ausstattungsvarianten entnehmen Sie bitte der folgenden Tabelle. Dabei bedeutet: Hinweis: Die Abbildungen zeigen die jeweilige PNP-Version. -
Seite 9: Inhalt Zubehörbeutel
Zubehörbeutel für die reine Flugzeugzelle – passend für Zug- und Druckpropeller Zubehörbeutel Klapppropeller Zubehörbeutel Druckpropeller Bezeichnung Spezifikation Menge Bezeichnung Spezifikation Menge Klapppropeller 8050 Propeller 5045 Abdeckung Abdeckung Motorträger- Motorträger- Aussparung Aussparung Abdeckung Abdeckung Tragflächen- Tragflächen- verschraubung verschraubung Spinner Rumpfspitze Spirit - 8 -... - Seite 10 PA2 x 6 mm griff Schraubenzieher- Madenschraube M3 x 3 mm Klinge Schraubenzieher- Unterlegscheibe Ø 3,2 mm Klinge Schraubenzieher- Mutter Klinge Servogestänge Ø 1,0 mm, 48 x 4,5 Schraube CM2,5 x 6 mm Querruder Schraube PA2,3 x 6 mm Spirit - 9 -...
-
Seite 11: Zusammenbau
Schieben Sie die beiden Tragflächenhälften auf den Bolzen zusammen. Verbinden Sie die beiden Servokabel mit dem Y-Kabel. Bereiten Sie bitte folgende Teile für die Installation vor (siehe rechte Abbildung): 1. Rumpf 2. Abdeckung Motorträgeraussparung 3. Schrauben 4. Abdeckung Tragflächenverschraubung Spirit - 10 -... - Seite 12 Abbildung gezeigt. Verschrauben Sie die Tragflächen mit dem Rumpf. Decken Sie die nicht benötigte Aus- sparung für den Motorträger mit dem dafür vorgesehenen Kunststoffteil ab. Decken ebenfalls hintere Schraube mit dem dafür vorgesehenen Kunststoffteil ab. Spirit - 11 -...
- Seite 13 Schieben Sie das linke Höhenruder in das Seitenleitwerk ein. Schieben Sie das rechte Höhenruder auf, bis die Clip-Verbindung einrastet. Das komplett montierte Höhenleitwerk muss wie auf der rechten Abbildung aussehen. Setzen Sie die Kabinenhaube wieder auf. Spirit - 12 -...
- Seite 14 Stellen Sie bitte den Schwerpunkt nach den Angaben auf Seite 22 genau ein. Dies können Sie erreichen, indem Sie den Akku nach vorne oder hinten schieben. Schließen Sie anschließend die untere Rumpf-Abdeckung. So sieht die Spirit nach vollständiger Montage aus. Spirit - 13 -...
-
Seite 15: Umbau Von Zug- Auf Druckpropeller
Kabel wie auf der rechten Abbildung gezeigt zu verlegen. Setzen Sie die zweite Hälfte des Motor- trägers auf. Verschrauben Sie die Motorträgerhälften miteinander. Richten Sie sich bitte für die Installation des Propellers und Spinners nach der Explosionszeichnung auf Seite 24. Spirit - 14 -... - Seite 16 Bauen Sie den Motor aus der Rumpf- spitze aus. Bereiten Sie die Rumpnase und die beiden zugehörigen Schrauben vor. Verschrauben Sie die Rumpfnase mit dem Rumpf. Bereiten Sie den Fahrtsteller und Druck- propeller-Antrieb für den Einbau vor. Spirit - 15 -...
- Seite 17 Falls der Motor falsch herum läuft, sehen Sie sich bitte die untere Abbildung auf Seite 21 an und korrigieren Sie die Motorlaufrichtung entsprechend. Drücken Sie den Motorträger in seinen Sitz in der Tragfläche. Der fertig und korrekt installierte Druck- propeller-Antrieb. Spirit - 16 -...
-
Seite 18: Teil 2: Druckpropeller-Version
Schieben Sie die beiden Tragflächenhälften auf den Bolzen zusammen. Verbinden Sie die beiden Servokabel mit dem Y-Kabel. Bereiten Sie bitte folgende Teile für die Installation vor (siehe rechte Abbildung): 1. Rumpf 2. Abdeckung Motorträgeraussparung 3. Schrauben 4. Abdeckung Tragflächenverschraubung Spirit - 17 -... - Seite 19 Abbildung gezeigt. Verschrauben Sie die Tragflächen mit dem Rumpf. Decken Sie die hintere Schraube mit dem dafür vorgesehenen Kunststoffteil Bereiten Sie bitte das Höhenleitwerk für die Installation vor. Schieben Sie das linke Höhenruder in das Seitenleitwerk ein. Spirit - 18 -...
- Seite 20 Anschluss einen Motortest durch. Achten Sie dabei insbesondere auf die richtige Laufrichtung des Motors/Propellers. Falls der Motor falsch herum läuft, sehen Sie sich bitte die untere Abbildung auf Seite 21 an und korrigieren Sie die Motor-laufrichtung entsprechend. Spirit - 19 -...
- Seite 21 400 mAh … 800 mAh, 20 C Lithium-Polymer-Akku Größe des Akkufachs: L x B x H = 75 x 30 x 23 mm Falls Sie die beiden Querruder-Servos mit einem Y-Kabel verbinden, benötigt das Modell 4 Kanäle: Höhenruder Querrudder Seitenruder Spirit - 20 -...
-
Seite 22: Umbau Von Druck- Auf Zugpropeller
Akku nach vorne oder hinten schieben. Schließen Sie anschließend die untere Rumpf-Abdeckung. So sieht die Spirit mit Druckpropeller nach vollständiger Montage aus. Umbau von Druck- auf Zugpropeller 1. Die Einbauteile für die Zugpropeller-Version werden Ihnen kostenlos mitgeliefert 2. Der von Freewing empfohlene Freewing-Motor ist 2621 – 1100 kV. Falls Sie einen anderen Motor verwenden möchten, richten Sie sich bitte nach den auf Seite 25 angegebenen... -
Seite 23: Schwerpunktlage
Der Schwerpunkt befindet sich 4 bis 5 cm hinter der am Rumpf anliegenden Tragflügel- vorderkante. Sie können den Schwerpunkt durch Verschieben des Akkus korrekt einstellen. Falls Sie den Schwerpunkt auf diese Weise nicht einstellen können, verwenden Sie bitte Ausgleichsgewichte an der passenden Stelle vorne oder hinten am Flugzeug. Spirit - 22 -... -
Seite 24: Explosionszeichnung Flugzeugzelle
Explosionszeichnung Flugzeugzelle Spirit - 23 -... -
Seite 25: Explosionszeichnung Antriebsvarianten (Zug- Und Druckpropeller)
Explosionszeichnung Antriebsvarianten (Zug- und Druckpropeller) Spirit - 24 -... -
Seite 26: Motor-Parameter
Strom steller 11,1 ---- 0,9A 5045 2226 - 2200 2200 UpM/V Zugpropeller Artikel- Strom Schub Nenndreh- Gewicht Leerlauf- Fahrt- kV-Wert Spannung (V) Propeller Nummer zahl Strom steller 11,1 ---- 0,4A 8050 2621 - 1100 1100 UpM/V Spirit - 25 -...
