Inhaltszusammenfassung für avl ditest SCOPE 1400
- Seite 1 BENUTZERHANDBUCH AVL DITEST SCOPE 1400 / 1200 Identnummer: AT7782D Revision: Ausgabe: 05/2019 Software-Version: Datenänderung und Irrtum vorbehalten. Alle Daten gültig zum Zeitpunkt der Drucklegung. FUTURE SOLUTIONS FOR TODAY...
- Seite 2 Copyright © 2019 AVL DiTEST GmbH, alle Rechte vorbehalten. Der Inhalt dieser Publikation darf ohne vorherige schriftliche Zustimmung von AVL DiTEST weder ganz noch teilweise in irgendeiner Form reproduziert oder an dritte Personen weitergegeben werden. Diese Publikation wurde mit der nötigen Sorgfalt erstellt, sodass für verbleibende Fehler oder Auslassungen sowie für dadurch eventuell entstehende Schäden...
-
Seite 3: Warn- Und Sicherheitshinweise
Sicherheitsmaßnahmen bei Verwendung und Betrieb einzuhalten. Es darf nur mit dem von AVL DiTEST gelieferten oder von AVL DiTEST freigegebenen Zubehör und Verbrauchsmaterial betrieben werden. Da es sich im vorliegenden Fall um ein Produkt handelt, dessen Messergebnisse nicht nur von der korrekten Eigenfunktion abhängen, sondern auch von einer Reihe von Randbedingungen, ist es erforderlich,... - Seite 4 Warn- und Sicherheitshinweise AVL DiTEST SCOPE 1400 / 1200 Benutzerhandbuch...
-
Seite 5: Sicherheitshinweise
AVL DiTEST SCOPE 1400 / 1200 SICHERHEITSHINWEISE SICHERHEITSHINWEISE Beachten Sie die Kapitel „Typografischen Begriffe“, „Wichtige Sicherheitshinweise“ und die spezifischen Sicherheitshinweise an den jeweils relevanten Stellen im Handbuch. TYPOGRAFISCHE BEGRIFFE GEFAHR Weist auf eine extrem gefährliche Gefahr hin, die – wenn sie nicht vermieden wird –... -
Seite 6: Zusammengefasste Sicherheitshinweise
SICHERHEITSHINWEISE AVL DiTEST SCOPE 1400 / 1200 ZUSAMMENGEFASSTE SICHERHEITSHINWEISE WARNUNG Lesen Sie alle Anweisungen sorgfältig durch! GEFAHR Lebensgefahr durch elektrische Spannung an Fahrzeugen mit Hochvoltanlagen Am HV-Energiespeicher (HV-Batterie) und an den daran angeschlossenen Teilen, liegt lebensgefährliche Hochspannung an! Sicherstellen, dass niemand mit den Anschlüssen der HV-Batterie, den Anschlusskabeln der HV-Batterie und sonstigen unter Hochspannung stehenden Teilen in Berührung kommt! - Seite 7 AVL DiTEST SCOPE 1400 / 1200 SICHERHEITSHINWEISE WARNUNG Verbrennungsgefahr durch heiße Teile Messungen müssen bei normaler Motor-Betriebstemperatur bzw. entsprechend der Prüfvorschrift durchgeführt werden! Keine heißen Teile wie Motor, Motoranbauten sowie die gesamte Auspuffanlage berühren! Gegebenenfalls Kühlventilatoren verwenden! WARNUNG Verletzungsgefahr durch rotierende Teile Alle Arbeiten im Motorraum wenn möglich bei stehendem Motor und ausgeschalteter...
- Seite 8 SICHERHEITSHINWEISE AVL DiTEST SCOPE 1400 / 1200 WARNUNG Gefahr durch beschädigte Teile Wenn das Netzkabel oder das Gerät selbst beschädigt ist, darf das Gerät nicht benutzt werden, bis ein qualifizierter Fachmann eine Prüfung vorgenommen hat. Beim Tausch des Netzkabels darf kein unzulänglich bemessenes Netzkabel verwendet werden.
- Seite 9 AVL DiTEST SCOPE 1400 / 1200 SICHERHEITSHINWEISE WARNUNG Gefahr durch unsachgemäße Reparatur Bei unbefugtem Öffnen des Gerätes oder unsachgemäßer Reparatur kann eine erhebliche Gefahr entstehen. WARNUNG Gefahr durch Funkeinstrahlung Vorschriften der FCC und FAA untersagen den Betrieb von drahtlosen HF-Geräten in der Luft, da ihre Signale wichtige Instrumente an Bord von Flugzeugen stören könnten.
- Seite 10 SICHERHEITSHINWEISE AVL DiTEST SCOPE 1400 / 1200 VIII Benutzerhandbuch...
-
Seite 11: Inhaltsverzeichnis
1.2.14 Krokodilklemmen ......................1-13 Inbetriebnahme ................2-1 Anschluss USB-Kabel und Spannungsversorgung ............2-1 Spannungsversorgung via Zigarettenanzünder ..............2-2 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 ..... 3-1 Starten der Applikation ....................... 3-1 Startschirm ......................... 3-2 Oszilloskop ......................... 3-3 3.3.1... - Seite 12 Inhaltsverzeichnis AVL DiTEST SCOPE 1400 / 1200 Technische Daten ................6-1 Spezifikation DSO/DMM ..................... 6-1 6.1.1 DSO Kanal .......................... 6-1 6.1.2 DSO und DMM Genauigkeit ....................6-2 6.1.3 Ohmmeter und Diodentester (Kanal 1) ................6-3 6.1.3.1 Ohmmeter und Diodentester Spezifikation ................ 6-3 6.1.3.2 Ohmmeter Genauigkeit ......................
-
Seite 13: Allgemein
AVL DiTEST SCOPE 1400 4-Kanal-Scope-Modul AVL DiTEST SCOPE 1200 2-Kanal-Scope-Modul Dieses Benutzerhandbuch beschreibt gleichermaßen das AVL DiTEST SCOPE 1400 und das AVL DiTEST SCOPE 1200. Beim AVL DiTEST SCOPE 1200 entfallen die Kanäle 3 und 4 sowie der Stimuli- Ausgang. Benutzerhandbuch... - Seite 14 Allgemein AVL DiTEST SCOPE 1400 / 1200 Komponenten 1.2.1 AVL DITEST SCOPE 1400 Frontansicht AVL DITEST SCOPE 1400 Abb. 1-1 Frontansicht AVL DiTEST SCOPE 1400 Stimuliausgang LED für Status von Stimuli Messeingang 1 LED für Status von Messeingang 1 Messeingang 2 LED für Status von Messeingang 2...
- Seite 15 AVL DiTEST SCOPE 1400 / 1200 Allgemein Rückansicht AVL DITEST SCOPE 1400 Abb. 1-2 Rückansicht AVL DiTEST SCOPE 1400 (1) SPI Anschluss (2) USB-Anschluss (3) Spannungsversorgungsbuchse Benutzerhandbuch...
-
Seite 16: Avl Ditest Scope 1200

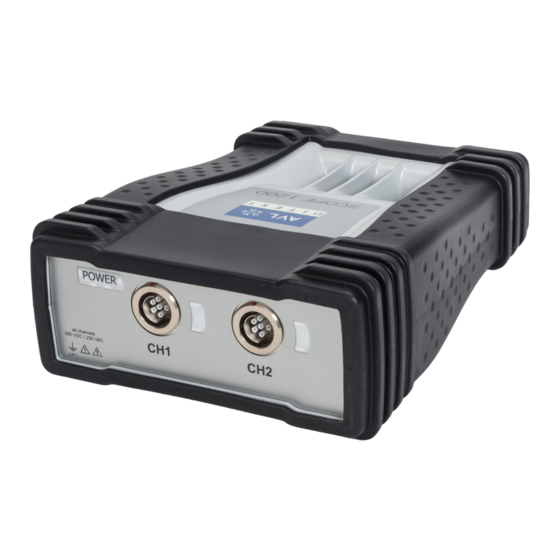

Allgemein AVL DiTEST SCOPE 1400 / 1200 1.2.2 AVL DITEST SCOPE 1200 Frontansicht AVL DITEST SCOPE 1200 Abb. 1-3 Frontansicht AVL DiTEST SCOPE 1200 LED für Powerstatus Messeingang 1 LED für Status von Messeingang 1 Messeingang 2 LED für Status von Messeingang 2... - Seite 17 AVL DiTEST SCOPE 1400 / 1200 Allgemein Rückansicht AVL DITEST SCOPE 1200 Abb. 1-4 Rückansicht AVL DiTEST SCOPE 1200 (1) Spannungsversorgungsbuchse (2) USB-Anschluss Benutzerhandbuch...
-
Seite 18: Netzteil
Schutzleiter angeschlossen werden. 1.2.1 Zigaretenanzünder-Kabel Abb. 1-6 Zigarettenanzünder-Kabel Mit dem Zigarettenanzünder-Kabel kann das AVL DiTEST SCOPE 1400 / 1200 vom Zigarettenanzünder des Fahrzeuges mit Spannung versorgt werden. Es wird hierzu auch dar Stromversorgungs-Multiadapter benötigt (siehe auch Kap. 1.2.2 und Kap. 2-2). Benutzerhandbuch... -
Seite 19: Stromversorgungs-Multiadapter
USB-Kabel Das mitgelieferte USB-Kabel 2.0 ist 1,8 m lang und besteht aus einem Kabel, einem USB- Stecker Typ A und einem USB-Stecker Typ B. Es wird zum Anschluss des AVL DiTEST SCOPE 1400 / 1200 an den PC benötigt. Benutzerhandbuch... -
Seite 20: Satz Stimulileitungen
Allgemein AVL DiTEST SCOPE 1400 / 1200 1.2.4 Satz Stimulileitungen Abb. 1-9 Satz Stimulileitungen Nur AVL DiTEST SCOPE 1400! Zur Übertragung von Stimulisignalen steht ein Satz 2 m langer Messleitungen 4 mm zur Verfügung. Die Stimulileitungen schließen Sie am Stimuliausgang an. -
Seite 21: Drucksensor
AVL DiTEST SCOPE 1400 / 1200 Allgemein 1.2.6 Drucksensor Abb. 1-11 Drucksensor Der Drucksensor 100 bar besteht aus einer Buchse für den Anschluss an das AUX-Kabel und dem eigentlichen Sensor. Er ermöglicht die Messung von Luftdruck, Gasdruck, Hydraulik, Kraftstoffdruck, Druckdosenverstellung und Kühlwasserkreislaufdichtigkeit. -
Seite 22: Temperatursensor
Allgemein AVL DiTEST SCOPE 1400 / 1200 1.2.8 Temperatursensor Abb. 1-13 Temperatursensor Der Temperatursensor besteht aus einem 7-poligen Stiftstecker, dem Kabel und dem Sensor, der sich zusammensetzt aus einem Haltegriff und einer 0,8 m langen, biegsamen Stahlfeder, überzogen mit einem Teflonschrumpfschlauch. Der Sensor dient zur Messung an Klimaanlagen, des Luftaustritts sowie von Öl- und Wassertemperatur. -
Seite 23: Stromzange 100A
AVL DiTEST SCOPE 1400 / 1200 Allgemein 1.2.9 Stromzange 100A Abb. 1-14 Stromzange 100A Die Stromzange 100 A besteht aus einem 7-poligen Stiftstecker, dem Kabel und der eigentlichen Stromzange. Die Stromzange 100 A dient zur Strommessung wobei der Stromkreislauf nicht unterbrochen werden muss. -
Seite 24: Stromzange 1800A
Allgemein AVL DiTEST SCOPE 1400 / 1200 1.2.10 Stromzange 1800A Abb. 1-15 Stromzange 1800A Die Stromzange 1800 A besteht aus einem 7-poligen Stiftstecker, dem Kabel und der eigentlichen Stromzange. Die Stromzange 1800 A dient zur unterbrechungsfreien Strommessung von hohen Strömen. -
Seite 25: Urd-Kabel
AVL DiTEST SCOPE 1400 / 1200 Allgemein 1.2.12 URD-Kabel Abb. 1-17 URD-Kabel Die URD-Probe besteht aus einem 6-poligen Stiftstecker, dem Kabel, einem roten und einem schwarzen Bananenstecker. Sie dient zur Spannung-, Widerstands- und Diodenmessung. 1.2.13 Messspitzen Abb. 1-18 Messspitzen Die Messspitzen können auf die Bananenstecker des URD-Kabels, des Stimuli-Kabels oder des Zigarettenanzünder-Kabels aufgesteckt werden. - Seite 26 Allgemein AVL DiTEST SCOPE 1400 / 1200 1-14 Benutzerhandbuch...
-
Seite 27: Inbetriebnahme
Anschluss USB-Kabel und Spannungsversorgung Abb. 2-1 Anschluss USB und Spannungsversorgung Verbinden Sie das USB-Kabel (a) mit dem AVL DiTEST SCOPE 1400 / 1200 und dem Stecken Sie den Gleichspannungs-Stecker des Tischnetzteils in den Spannungsversorgungs-Anschluss des AVL DiTEST SCOPE 1400 / 1200 (b). -
Seite 28: Spannungsversorgung Via Zigarettenanzünder
Inbetriebnahme AVL DiTEST SCOPE 1400 / 1200 Spannungsversorgung via Zigarettenanzünder Das AVL DiTEST SCOPE 1400 / 1200 kann auch vom Zigarettenanzünder des Fahrzeuges mit Spannung versorgt werden. Hierzu sind das Zigarettenanzünder-Kabel und der Stromversorgungs- Multiadapter nötig. Adaptieren Sie die Kabel wie in Abb. 2-2 dargestellt. -
Seite 29: Arbeiten Mit Dem Avl Ditest Scope 1400 / 1200
Die Messtechnik-Applikation wird über den DSS-Manager aufgerufen. Durch Ausführen des DSS Manager durch Klicken auf das Icon am Desktop wird der Manager gestartet. Zum Starten der Applikation und zur Bedienung des AVL DiTEST SCOPE 1400 / 1200 Diagnose │ Messen & klicken Sie auf Prüfen. -
Seite 30: Startschirm
Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 Startschirm Nach Auswahl der Messen&Prüfen Applikation, erscheint die Betriebsarten-Wahl. Abb. 3-2 Startbildschirm, Betriebsarten Universaloszilloskop Kap. 3.3.1 „Bildschirmaufbau Oszilloskop“ Oszilloskop, vorkonfigurierte Messungen Kap. 3.3.2 „Oszilloskop, vorkonfigurierte Messungen“... -
Seite 31: Oszilloskop
AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Oszilloskop 3.3.1 Bildschirmaufbau Oszilloskop Abb. 3-2 Bildschirmaufbau Oszilloskop (Beispiel) Zusätzliche Schaltflächen Blendet zusätzliche Schaltflächen zum Verschieben der Messkurve ein, siehe unten. Verschieben der Messkurve Verschiebt die dazugehörige Messkurve nach oben/unten. - Seite 32 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 Kanaleinstellungen Schaltflächen um den jeweiligen Kanal zu konfigurieren. Nicht konfigurierte Kanäle werden durch „---“ dargestellt. Die Kanaleinstellungen sind bei laufender Messung möglich. Alle Einstellungen werden im rechten Bildschirm-Bereich vorgenommen.
- Seite 33 AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Einstellungen zum Trigger Die Triggereinstellungen sind bei laufender Messung möglich. Alle Einstellungen werden im rechten Bildschirm-Bereich vorgenommen. Durch Tippen auf das Kreuzsymbol werden die Einstellungen ausgeblendet.
- Seite 34 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 Seitenspeicher Nur bei angehaltener, „eingefrorener“ Messung, (Schaltfläche Einfrieren). Durch Tippen auf die Schaltflächen kann im Seitenspeicher geblättert werden. Die Ergebnisse werden auf der rechten Bildschirmseite angezeigt.
- Seite 35 AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Schaltet den Amplituden- und/oder Zeitcursor ein / aus. Durch „Ziehen“ an den kleinen schwarzen Vierecken (an den Enden der Cursorlinien) kann der Cursor platziert werden.
- Seite 36 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 Referenzkurven-Verwaltung Referenzkurven können erstellt und verwaltet werden. Eine, zur aktuellen Messauswahl passende, Standardreferenzkurve wird voreingeblendet. Diese kann jedoch nicht verwaltet (verändert) werden. Neue Kurve speichern Der (die) momentan eingestellte(n) Kurvengraph(en) kann (können)
- Seite 37 AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Ergebnisprotokoll Messergebnisse werden als PDF-Dateien abgelegt. Abb. 3-3 Protokoll Dem Protokoll können Kommentare zugefügt werden. Speichert die PDF-Datei in einem vordefinierten Ordner. Der Name des Protokolls besteht aus dem Namen der Messung und dem Zeitpunkt der Protokollerstellung.
-
Seite 38: Oszilloskop, Vorkonfigurierte Messungen
Tippen auf diesen Button öffnet ein Fenster mit zusätzlichen Informationen zur ausgewählten Messung. Wird nach der ausgewählten Messung fortgefahren, überprüft das AVL DiTEST SCOPE 1400 / 1200 ob der passende Sensor angeschlossen ist. Ist dies nicht der Fall, so erscheint ein Hinweis zum richtigen Anschluss des Sensors. - Seite 39 AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Zähler Zeigt Frequenz, Tastverhältnis, Periodendauer und Anzahl an. Abb. 3-5 Zähler Stoppt die Messung, die zuletzt gemessenen Messwerte werden angezeigt „eingefroren“. Setzt die Messwerte auf „0“ zurück und startet eine neue Messung.
-
Seite 40: Automatische Sensorkennung
AVL DiTEST SCOPE 1400 / 1200 3.3.2.1 Automatische Sensorkennung AVL DiTEST SCOPE 1400 / 1200 verfügt über eine automatische Sensorkennung an allen Anschlussbuchsen. Wurde eine vorkonfigurierte Messung gestartet oder im manuellen Betrieb ein Sensor ausgewählt, so erscheint ein Hinweis welcher Sensor wo angeschlossen werden muss und welche angeschlossen sind. -
Seite 41: Stimuli
AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 3.3.2.2 Stimuli Nur AVL DiTEST SCOPE 1400! Einstellungen zur Signalerzeugung/Funktionsgenerator. Die Stimulieinstellungen sind bei laufender Messung möglich. Durch Tippen auf Verlassen kehrt man zum Messschirm zurück. -
Seite 42: Multimeter Dmm
Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 3.3.3 Multimeter DMM Bei den DMM Kanälen handelt es sich um virtuelle Kanäle. Diesen können Hardwarekanäle zugewiesen werden. HW Kanal 1 kann neben Spannung auch Widerstand, Diode messen. -
Seite 43: Info
AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Die aktuelle Messwertanzeige kann angehalten „eingefroren“ / fortgesetzt werden. Reset Min/Max wird auf den aktuellen Messwert gesetzt. Historie wird gelöscht. Einstellungen zur Signalerzeugung/Funktionsgenerator Siehe Kap. 3.3.2.2 „Stimuli“. -
Seite 44: Einstellungen
Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 3.3.5 Einstellungen Hier können die Sprache ausgewählt, die Werkstattdaten eingegeben und ein Logo hinzugefügt werden. Abb. 3-8 Einstellungen Allgemeine Daten Durch Klicken auf den Pfeil im Listenfeld „Sprache“ öffnet sich dieses und die gewünschte Sprache kann ausgewählt werden. -
Seite 45: Systeminformationen
AVL DiTEST SCOPE 1400 / 1200 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 Systeminformationen Es wird der Status des AVL DiTEST SCOPE 1400 /1200 angezeigt. Das Ergebnis des Selbsttests kann auf einen USB-Stick oder auf der Festplatte gespeichert werden. - Seite 46 Arbeiten mit dem AVL DiTEST SCOPE 1400 / 1200 AVL DiTEST SCOPE 1400 / 1200 3-18 Benutzerhandbuch...
-
Seite 47: Wartung Und Pflege
WARNUNG Gefahr durch unsachgemäßen Gebrauch Vor dem Reinigen trennen Sie das AVL DiTEST SCOPE 1400 / 1200 von der Stromversorgung und ziehen Sie alle Kabel ab! Wischen Sie das AVL DiTEST SCOPE 1400 / 1200 mit einem fusselfreien Tuch ab. - Seite 48 Wartung und Pflege AVL DiTEST SCOPE 1400 / 1200 Benutzerhandbuch...
-
Seite 49: Störungen Und Beseitigung
AVL DiTEST SCOPE 1400 / 1200 Störungen und Beseitigung Störungen und Beseitigung Fragen Sie die Systeminformationen ab, siehe Kap. 3.4 „Systeminformationen“. Führt dies zu keinem Ergebnis, so beachten Sie Kap. 5.1 „Störung, Symptom, Ursache und Beseitigung“. Benutzerhandbuch... -
Seite 50: Störung, Symptom, Ursache Und Beseitigung
Störungen und Beseitigung AVL DiTEST SCOPE 1400 / 1200 Störung, Symptom, Ursache und Beseitigung 5.1.1 Basisgerät 5.1.1.1 Softwarestörungen Symptom Mögliche Ursache Lösung System bleibt „hängen“. Fehler des AVL DiTEST Schalten Sie das AVL DiTEST SCOPE 1400 / 1200 SCOPE 1400 / 1200 aus und wieder ein. -
Seite 51: Technische Daten
AVL DiTEST SCOPE 1400 / 1200 Technische Daten Technische Daten Spezifikation DSO/DMM 6.1.1 DSO Kanal Parameter Spezifikation 14 Bit DSO Betrieb Messauflösung 16 Bit DMM Betrieb mit Überabtastung Bandbreite 10 MHz (-3 dB) Maximale Abtastrate 40 Msps pro Kanal, kein Multiplexing... -
Seite 52: Dso Und Dmm Genauigkeit
Technische Daten AVL DiTEST SCOPE 1400 / 1200 0.1 Hz bis 100 kHz Zählerfunktion Kanalquelle 1, 2, 3, 4 Identifikation Widerstand Sonde Identifikation Kanal +5 V / +12 V schaltbar -12 V Sonde Versorgungsspannung Kanal Max. Leistung 2.4 W Stromüberwachung zur Gerätüberwachung... -
Seite 53: Ohmmeter Und Diodentester (Kanal 1)
0 - 15 MΩ ±2.0 % ±40 kΩ ±2.0 % ±40 kΩ 6.1.4 SPI Kanal Spezifikation Nur AVL DiTEST SCOPE 1400! Das AVL DiTEST SCOPE 1400 hat einen eigenen SPI Kanal zum Anschluss von externen Testern. Parameter Spezifikation Übertragungsformat SPI, 4 bidirektionale Drahtverbindung 1 MHz max. -
Seite 54: Spezifikationen Stimuli Generator
Technische Daten AVL DiTEST SCOPE 1400 / 1200 Spezifikationen Stimuli Generator Nur AVL DiTEST SCOPE 1400! Dieses Gerät verfügt über einen internen, genauen und zuverlässigen Stimuli-Generator für verschiedene Testfälle. Zum Schutz des Prüflings ist eine Stromlimitierung implementiert. 6.2.1 Allgemein Parameter... -
Seite 55: Allgemeine Spezifikationen
Parameter Spezifikation Abmessungen AVL DiTEST SCOPE 1400: 240 mm x 200 mm x 60 mm (B x T x H) AVL DiTEST SCOPE 1200: 140 mm x 200 mm x 60 mm (B x T x H) Gehäuse Magnesiumgehäuse ohne Lüfter... -
Seite 56: Sonden
Technische Daten AVL DiTEST SCOPE 1400 / 1200 Sonden 6.4.1 Sonden und Adapter Parameter Spezifikation Universal-Spannungssonde Prüfspannung: 1 kV Anschluss: 4 mm Banane -20 °C…+200 °C Temperatursonde Temperaturbereich: Technologie: Thermoelement Zündung kV Clip Bereich: bis zu 50 kVAC Drucksensor Maximalbereich:... -
Seite 57: Ac / Dc 100 A Stromzange Spezifikation
AVL DiTEST SCOPE 1400 / 1200 Technische Daten 6.4.1.3 AC / DC 100 A Stromzange Spezifikation Parameter Spezifikation Strombereich 100 A Überlastfähigkeit ohne Schäden 500 A (für 1 Minute) Ausgangsempfindlichkeit 50 mV/A (in Bezug auf 0V) Genauigkeit (@ +23 °C, I < 10A) ±1 % vom Messwert ±2 mA... -
Seite 58: Ac / Dc 1800 A Stromzange Spezifikation
6.5 Entsorgung Dieses hochwertiges Elektro- und Elektronikgerät darf nicht über den Hausmüll entsorgt werden darf. Im Falle der Entsorgung der einzelnen Teile (AVL DiTEST SCOPE 1400 / 1200, Sensoren, Verpackungsmaterial) beachten Sie die in Ihrem Lande gültigen gesetzlichen Bestimmungen. Benutzerhandbuch... -
Seite 59: Index
AVL DiTEST SCOPE 1400 / 1200 Index Index Allgemein 1-1 Oszilloskop 3-3 Arbeiten mit dem AVL DiTEST SCOPE 1400 / Oszilloskop, vorkonfigurierte Messungen 3-10 1200 3-1 Automatische Sensorkennung 3-12 AUX-Kabel 1-7 Reinigung 4-1 Rückansicht AVL DITEST SCOPE 1400 1-3 Rückansicht AVL DITEST SCOPE 1200 1-5... - Seite 60 Index AVL DiTEST SCOPE 1400 / 1200 7-10 Benutzerhandbuch...
