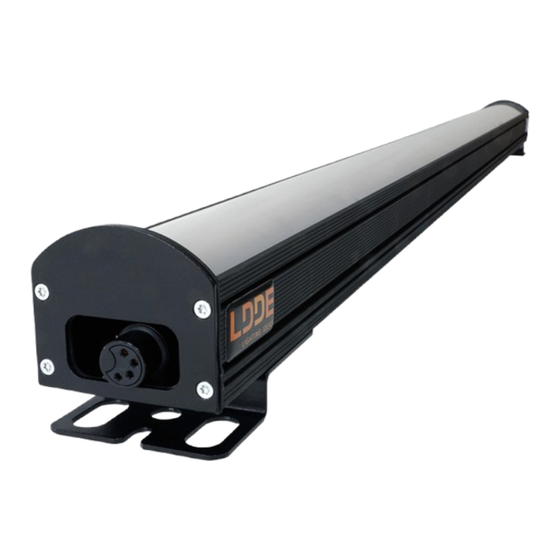

- Seite 1 NanoPix Slim™ Ultra kompakt LED Softlight Benutzerhandbuch V2.1 - Dezember 2015 Software Version 2.2 V2.21 ECO V2.21 50/60Hz Rev. 1/2015...
-
Seite 2: Eigenschaften Des Nanopixslim™-Systems
Leuchtmittel und wird über DMX512 gesteuert. Die NanoPixSlim™ ist die kompakteste Softlight LED mit einer stufenlosen Vollbereichsdimmung von 0 bis 100%. Die LDDE smooth_operator® Technologie ermöglicht eine vollständig lichtlineare Helligkeitsregelung bei einer Reaktionszeit von nur ca. 20 Millisekunden, was flackerfreie langsame Fades, Flash- und Stroboskop-Effekte (bis 25Hz) ermöglicht. -
Seite 3: Wichtige Sicherheitshinweise
Versuchen Sie niemals die NanoPixSlim™ selbst zu reparieren oder zu zerlegen: Öffnen oder Entfernen der inneren Abdeckungen kann zu Strom- schlägen oder anderen Verletzungen führen. » Wenden Sie sich bei Problemen grundsätzlich an einen autorisierten LDDE- Vertriebspartner oder direkt an LDDE. » G reifen Sie nie in das im Betrieb befindliche Gerät. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Systemüberblick ........................5 Montage ..........................6 Verkabelung , Inbetriebnahme ....................7 DMX Ansteuerung ........................8 Betriebsmodus, DMX-Chart ....................9 Ändern des Betriebsmodus ....................10 Übersicht Betriebsmodus, Einstellungen ................11 Technische Daten ........................12 Wartung, Service, Gewährleistung & Haftung ...............13 Konformitätserklärung ......................14... -
Seite 5: Systemüberblick
Systemüberblick Übersicht... -
Seite 6: Montage
Montage Zur Montage der NanoPixSlim™ verwenden Sie bitte die optional erhältlichen Montageset/Standfuß (Artikel Nr. 20050312004) Zum Befestigen des Montageset/Standfuß verwenden Sie bitte die mitgelieferten Schraubenmuttern. Am Profil der NanoPixSlim befindet sich ein Montagewinkel inklusive 16mm Spigot zur Befestigung des Montageset, dieser kann an eine beliebige Position verschoben werden. -
Seite 7: Wichtige Hinweise
Direkter Anschluss an die Netzspannung zerstört die Leuchte. Inbetriebnahme Werkseinstellungen Die NanoPixSlim™ wird mit Werkseinstellungen im 7-Kanalmodus ausgeliefert, dieser kann bei Bedarf über den BCD-Schalter auf der Rückseite des Gerätes oder mit einer LDDE RemoteControl geändert werden. Warnung! Decken Sie niemals das Leuchtensystem ab! Überhitzungsgefahr! -
Seite 8: Dmx Ansteuerung
DMX Ansteuerung DMX Adressierung Die NanoPixSlim™ belegt maximal bis zu 11 DMX-Kanäle. Die DMX-Adresse, auch Startadresse genannt, ist der erste Kanal, auf den das Gerät reagiert. Sie ist eine logische Adresse an die Steuerbefehle gesendet werden. Auf diese Weise kann die Steuerung un- abhängige Befehle an mehrere Geräte senden. -
Seite 9: Betriebsmodus Und Dmx-Kanäle
Betriebsmodus und DMX-Kanäle Betriebsmodus Die NanoPixSlim™ verfügt über 5 unterschiedliche DMX-Modi. Der jeweilige Modus lässt sich mittels BCD-Schalter oder LDDE RemoteControl ändern. Änderungen mit BCD-Schalter nur vor Inbetriebnahme möglich! Änderungen mit LDDE RemoteControl nur im laufenden Betrieb möglich! Übersicht DMX-Kanäle Die nachstehende Tabelle zeigt die unterschiedlichen verfügbaren Modis, und die für den entsprechenden... -
Seite 10: Ändern Des Betriebsmodus
Änderungen an den Einstellungen und/oder DMX-Addressen betreffen alle LDDE Geräte welche über die selbe DMX-Leitung angesprochen werden! Zum ändern der Einstellungen an der NanoPixSlim™ mit der LDDE RemoteControl führen Sie bitte folgende Schritte durch. Die DMX-Verbindung zu den NanoPixSlim™ trennen. -
Seite 11: Übersicht Betriebsmodus, Einstellungen
Übersicht Betriebsmodus / Einstellungen Kanalmodus mit Standardkonfiguration 905 - CH-Mode 5 ................Rot, Grün, Blau, Warmweiß, Kaltweiß 906 - CH-Mode 6 ............Intensität, Rot, Grün, Blau, Warmweiß, Kaltweiß 907 - CH-Mode 7 ........Intensität, Rot, Grün, Blau, Warmweiß, Kaltweiß, Stroboskop 910 - CH-Mode 10 (16-bit) ............ -
Seite 12: Technische Daten
Serienschaltung ..........................max. 3 Regelung Regelbereich ..........................0 - 100% DMX-Kanäle ....................5 / 6 / 7 / 10 / 11 DMX-Kanäle Adresseinstellung ............BCD-Codierschalter oder LDDE RemoteControl Photometrische Informationen Leuchtmittel ......................LEDs RGB,WW,KW Mittlere Lebensdauer ....................ca. 30.000 Stunden Anschlüsse... -
Seite 13: Wartung, Service, Gewährleistung & Haftung
• Anschluss an falsche Spannung. • Fehlbedienung oder Schäden durch fahrlässige oder missbräuchliche Behandlung. LDDE schließt insbesondere jede Haftung für Schäden sowohl am Gerät als auch Folgeschäden aus, die durch Nichteignung, unsachgemäßen Aufbau, falsche Inbetriebnahme und Anwendung, sowie Nicht- beachtung geltender Sicherheitsvorschriften entstehen. -
Seite 14: Konformitätserklärung
Niederspannungsrichtlinie festgelegt sind den folgenden Normen entspricht: Normen: EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61000-6-1, EN 61000-6-3 Kurt Reiter Wien, am 25.November 2014 (Geschäftsführer) (Datum) © 2010 LDDE Vertriebs GmbH. Technische Änderungen vorbehalten! LDDE Vertriebs GmbH, Dreherstrasse 64, A-1110 Vienna, T: +43.1.7671811-0, office@ldde.com, W: www.ldde.com...
