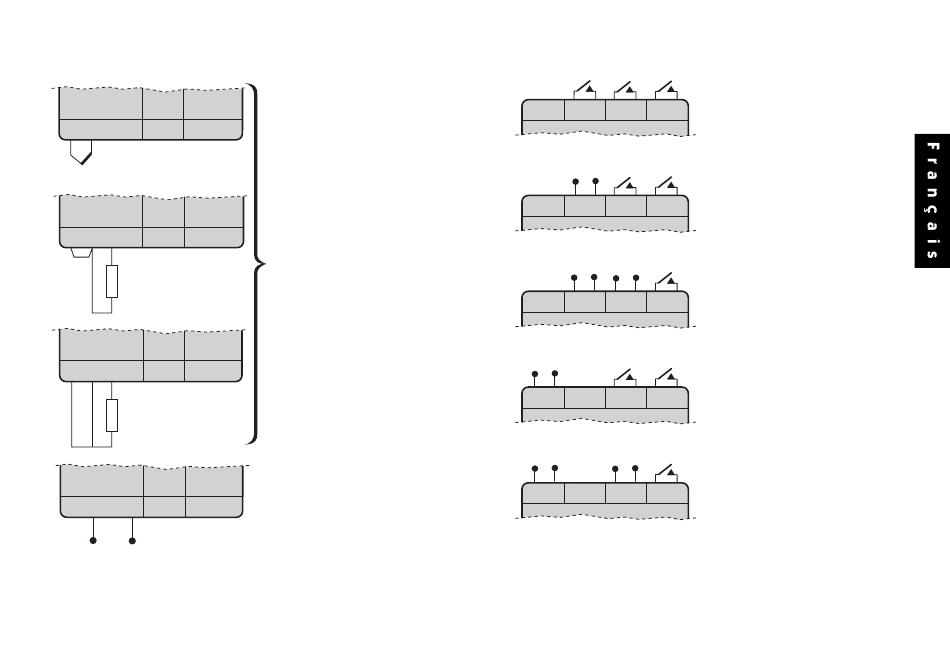

OPTIONS D'ENTREE
Entrée Réserve Alimentation
(+)
(–) (+)
L N
1 2 3 4 5 6 7 8
Thermocouple
Entrée Réserve Alimentation
(+)
(–) (+)
L N
1 2 3 4 5 6 7 8
Fil de
liaison
RTD/PT100 2 fils
Entrée Réserve Alimentation
(+)
(–) (+)
L N
1 2 3 4 5 6 7 8
RTD/PT100 3 fils
Entrée Réserve Alimentation
(+) (+)
(–)
L N
1 2 3 4 5 6 7 8
Entrée Linéaire (transducteur)
Code d'entrée standard
9 5 – – – P A
Codes d'entrée linéaire
9 5 – – – P B
= 4–20mA
9 5 – – – P C
= 0–5V
9 5 – – – P D
= 0–10V
SORTIE: OPTIONS HARDWARE & BORNES
17 18 19 20 21 22 23 24
Sortie logique
(–)
(+)
17 18 19 20 21 22 23 24
Sortie logique
(+) (–) (–)
(+)
17 18 19 20 21 22 23 24
AnLG
(–)
(+)
17 18 19 20 21 22 23 24
AnLG Sortie logique
(–)
(+) (–)
(+)
17 18 19 20 21 22 23 24
Relais = 1 Sortie logique = 2 Analogique = B/C/D
Codes de sortie du modèle
9 5 1 1 1 P
9 5 0 0 1 P
9 5 2 2 1 P
9 5 B 1 1 P
= 4–20mA
9 5 C 1 1 P
= 0–5V
9 5 D 1 1 P
= 0–10V
9 5 B 2 1 P
= 4–20mA
9 5 C 2 1 P
= 0–5V
9 5 D 2 1 P
= 0–10V
