DMX-Anschlüsse Eine fünfpolige XLR-Buchse dient als DMX-Ausgang, ein fünfpoliger XLR-Stecker dient als

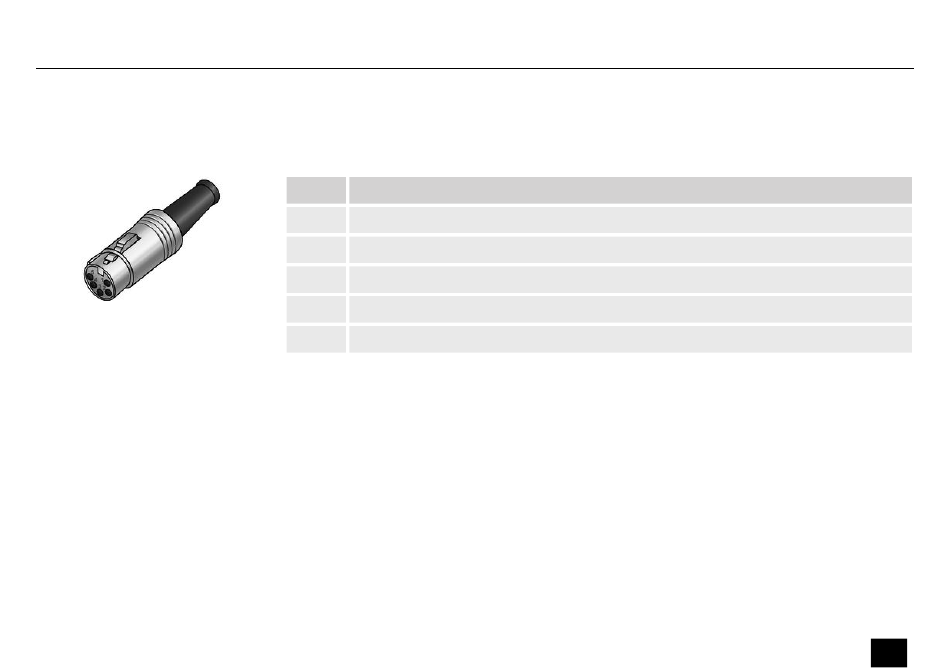

DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer
dazu passenden Kupplung.
Pin Belegung
1 Masse (Abschirmung)
2 Signal invertiert (DMX–, „Cold")
3 Signal (DMX+, „Hot")
4 frei / zweite Verbindung (DMX–)
5 frei / zweite Verbindung (DMX+)
Stecker- und Anschlussbelegungen
NETcon 8-3 / 8-5
ArtNet-DMX-konverter
