RADEMACHER 9600 00 86 Handbuch

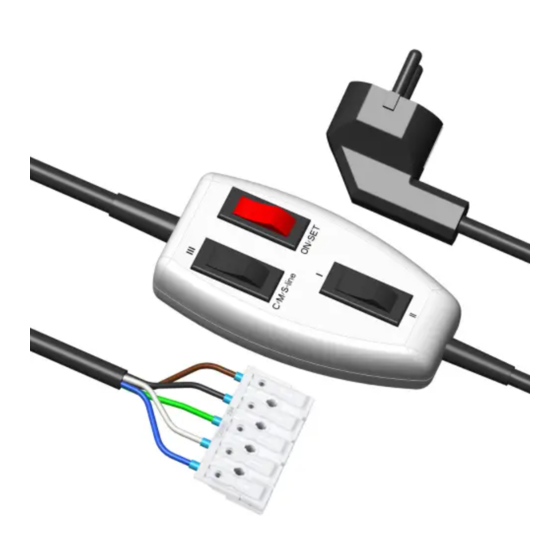

Universal-Einstellkabel für Rohrmotore
Betriebsanleitung für die Einstellung der
RolloTube C-/M-/S-line Rohrmotore
Artikel Nr. 9600 00 86
Lebensgefahr durch Stromschlag bei Berührung von
elektrischen Komponenten.
◆ Der Anschluss des Rohrmotors an das Universal-Einstell-
kabel, sowie der endgültige Anschluss des Rohrmotors
an das Netz dürfen nur durch eine zugelassene Elektro-
fachkraft erfolgen.
◆ Führen Sie alle Anschlussarbeiten nur im spannungs-
losen Zustand aus.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern
Sie sie gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
Bestimmungsgemäße Verwendung
Verwenden Sie
Inbetriebnahme, Endpunkteinstellung und Endpunktkorrektur für
RADEMACHER-Rohrmotore.
Nicht bestimmungsgemäße Verwendung
Verwenden Sie das Universal-Einstellkabel nicht:
◆ zur dauerhaften Steuerung eines Rohrmotors.
◆ zum Anschluss und zur Steuerung anderer elektrischer Ver-
braucher.
Technische Daten
Betriebsspannung:
Max. Schaltleistung:
Zulässige
Umgebungstemperatur:
Zulässige
Lagertemperatur:
Schutzklasse:
GEFAHR!
das Universal-Einstellkabel
230 V / 50 Hz
6 (4) A / 250 V AC 1E4
0 bis 40 °C
-10 °C bis +60 °C /
Luftfeuchtigkeit max. 90%
II (nur für trockene Räume)
Das Universal-Einstellkabel dient zur Inbetriebnahme, Endpunkt-
einstellung und Endpunktkorrektur von RADEMACHER Rohrmo-
toren.
Unterstützung der neuen Rohrmotorgenerationen
C-line, M-line und S-Line mit:
◆ Tastfunktion
◆ Bedienung mit einer Hand möglich
◆ farbgleicher Anschluss
◆ manuelle Endpunkteinstellung
Unterstützung aktueller RADEMACHER-Rohrmotore:
Die aktuelle Generation der RolloTube I-line (DuoFern),
X-line Motoren werden ebenfalls unterstützt.
Tastenbelegung
Taste 2
Taste 1
Taste 1
Taste 2
Taste 3
nur zur
Anschlussbelegung
Der Anschluss erfolgt farbgleich zum Motor-Anschlusskabel des
jeweiligen RolloTube Rohrmotors.
schwarz
braun
blau
grün/gelb
grau bzw. weiß
1.
Öffnen Sie die Kontakte der Klemmleiste durch Drücken
der Hebel und klemmen Sie alle Adern des Motorkabels
farbgleich und entsprechend Ihren Funktionen an.
2.
Stecken Sie anschließend den Netzstecker in die Netzsteck-
dose.
Weitere Informationen zur Unterstützung
der aktuellen RADEMACHER-
Rohrmotore finden Sie auf unserer
Internetseite: www.rademacher.de oder
scannen Sie ganz einfach den
nebenstehenden QR-Code.
Taste 3
C-line / M-line
Laufrichtung I / II
Setztaste
ohne Funktion
Bitte lesen Sie dazu die ausführliche Bedienungs-
anleitung des jeweiligen Rohrmotors und beachten
Sie alle Sicherheits- und Montagehinweise, bevor Sie
mit den Arbeiten beginnen.
L1 (Laufrichtung 1)
L1 (Laufrichtung 2)
N Neutralleiter
PE
Erdung
differiert je nach Motor
VBD 702-1-1 (10.19)
S-line
Dauerphase
