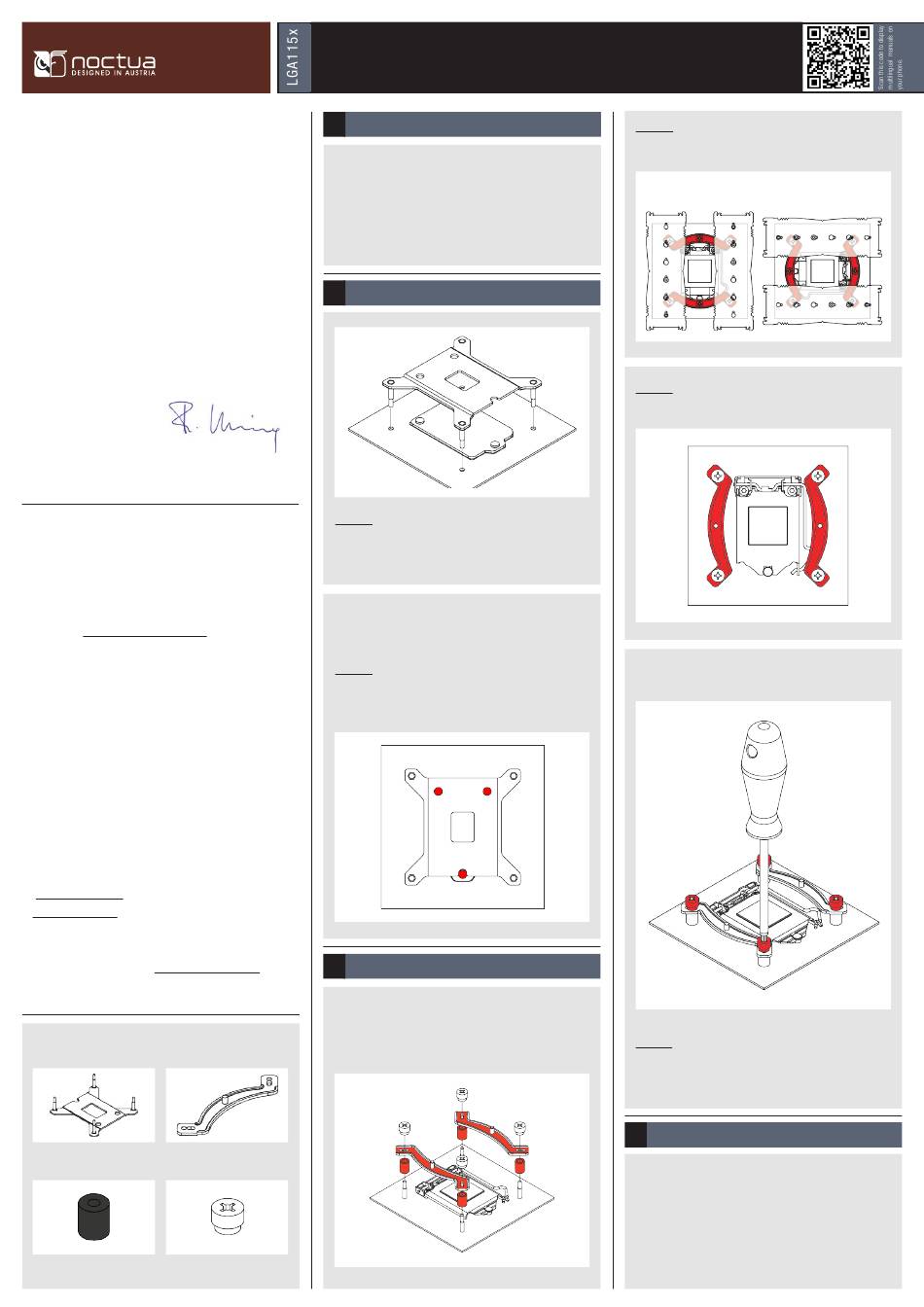

Noctua NH-D15 chromax.black Montageanleitung

Sehr geehrter Kunde,
herzliche Gratulation zu Ihrer Wahl des Noctua NH-D15
chromax.black.
Der NH-D15 ist ein Dual-Tower Kühler der Eliteklasse, der auf
unserem legendären NH-D14 basiert und dessen Streben
nach ultimativer Kühlleistung bei höchster Laufruhe konse-
quent weiterführt. Ich bin zuversichtlich, dass Sie etwas von
der Forschungsarbeit und Sorgfalt werden spüren können,
die wir in dieses Produkt investiert haben.
Viel Spaß mit Ihrem NH-D15!
Mit freundlichen Grüßen
Roland Mossig, Noctua CEO
Dieses Handbuch wird Sie Schritt für Schritt durch den
Installationsprozess des SecuFirm2™ Montagesystems
führen.
Bitte konsultieren Sie die Kompatibilitätsliste auf unserer
Webseite (www.noctua.at/compatibility) und stellen Sie
sicher, dass der Kühler voll mit Ihrem Mainboard kompatibel
ist, bevor Sie mit der Installation beginnen.
Überprüfen Sie, dass Ihr PC-Gehäuse ausreichend Platz
für den Kühler bietet, es keinerlei Kompatibilitätsprobleme
mit anderen Komponenten (z.B. hohen Speichermodulen)
gibt, und dass die Lüfterklammern keinen Kontakt mit der
Grafikkarte oder anderen PCIe Karten haben. Noctua kann
keinerlei Haftung für durch Kompatibilitätsprobleme
bedingte Schäden übernehmen.
Sollten bei der Installation Schwierigkeiten auftreten,
besuchen Sie bitte die FAQ-Sektion unserer Website
(www.noctua.at/faqs) und zögern Sie nicht, sich unter
support@noctua.at an unser Support-Team zu wenden.
Dieses Handbuch ist in verschiedenen Sprachen auf
unserer Website verfügbar: www.noctua.at/manuals
Benötigte Montageteile:
1x NM-IBP2 Backplate 2x NM-IMB2 Montagebrücken
4x NM-IPS1 Kunststoffhülsen 4x NM-ITS1 Rändelschrauben
NOCTUA NH-D15 chromax.black
MONTAGEANLEITUNG
1 Ausbau des Mainboards
Falls Sie den Kühler in einem bereits assemblierten System
verwenden möchten und Ihr Gehäuse keine Öffnung an der
Rückseite des Mainboard-Trägers haben sollte, müssen Sie
zunächst das Mainboard aus dem Gehäuse ausbauen, um die
mitgelieferte Backplate installieren zu können.
2 Befestigung der Backplate
Achtung: Die ab Werk am Mainboard verbaute Backplate
muss nicht abgenommen werden. Die Backplate des Kühlers
wird über der Backplate des Mainboards installiert.
Platzieren Sie die Backplate auf der Rückseite des Mainboards
und stecken Sie sie mit den Stutzen durch die Montagelöcher.
Achtung: Beachten Sie, dass die drei Ausnehmungen der
Kühler-Backplate auf die drei Schrauben der Mainboard-
Backplate ausgerichtet sind.
3 Installation der Montagebrücken
Stecken Sie zunächst die Kunststoffhülsen und anschließend
die Montagebrücken auf die Stutzen. Verwenden Sie das mit-
tlere Loch der Montagebrücken.
Achtung: Wählen Sie die Ausrichtung der Montagebrücken
gemäß der gewünschten Orientierung des Kühlers:
Orientierung A Orientierung B
Achtung: Stellen Sie sicher, dass die Biegungen der Montage-
brücken nach außen zeigen.
Fixieren Sie die Montagebrücken mit den 4 Rändelschrauben.
Achtung: Ziehen Sie die Schrauben vorsichtig bis zum
Anschlag an, aber wenden Sie nicht zu viel Kraft auf (max.
Drehmoment 0,6 Nm).
4 Aufbringen der Wärmeleitpaste
Wenn sich auf der CPU Rückstände von Wärmeleitpaste oder
-pads befinden, reinigen Sie bitte zunächst die CPU. Pressen
Sie einen kleinen Tropfen (3-4mm Durchmesser) NT-H1 auf die
Mitte des Heatspreaders.
