Forst-Seilwinde HS 370 Profi

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Holzknecht HS 370 Profi

Inhaltszusammenfassung für Holzknecht HS 370 Profi

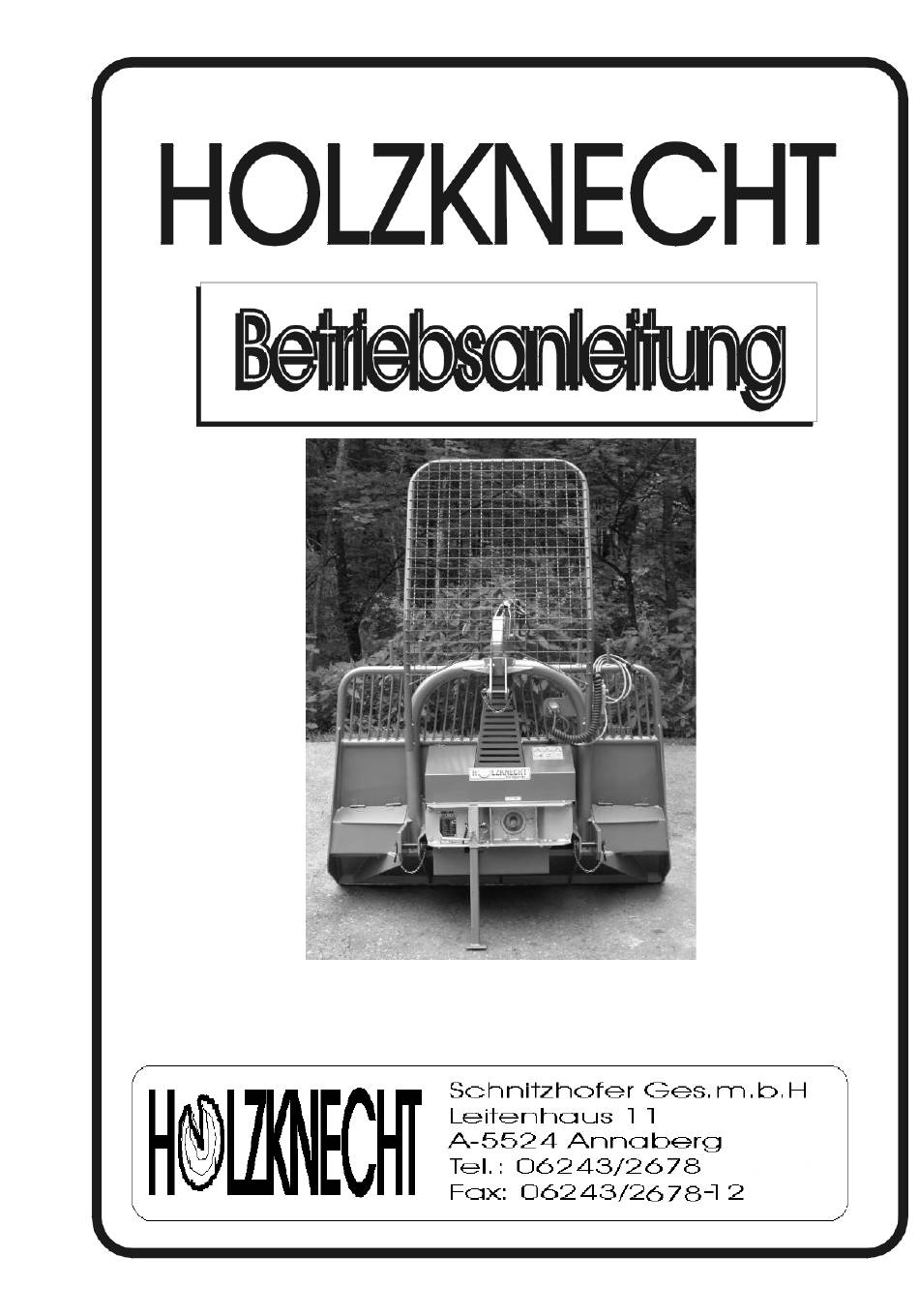

  • Seite 1 Forst-Seilwinde HS 370 Profi...
  • Seite 2 Belastung auf die Seiltrommel gespult wurde, muss das gesamte Drahtseil ausgezogen werden (ca. 3-4 Windungen müssen auf der Seiltrommel verbleiben), und unter Belastung wieder aufgespult werden um ein verklemmen oder Beschädigung des Drahtseiles zu verhindern! Betriebsanleitung Seilwinde HS 370 Profi Seite 1...

  • Seite 3: Inhaltsverzeichnis

    Hinweise für bestimmungsgemäße Verwendung ..........4 Unfallverhütung ....................6 Bedienungsanleitung (Arbeitseinsatz) ..............7 Position der Sicherheitshinweise................. 7 Wartung......................10 Technische Daten....................10 Störungen......................11 Garantiebestimmungen ..................12 10 Konformitätserklärung..................13 11 Ersatzteillisten & Ersatzteilzeichnungen…………………………………………..14 Betriebsanleitung Seilwinde HS 370 Profi Seite 2...

  • Seite 4: Einleitung

    Produkthaftungsgesetzes, bei Verletzung von beteiligten oder unbeteiligten Personen, bzw. Beschädigung deren Eigentum. Weiters werden jegliche Schadenersatzansprüche, insbesondere Vermögensschäden zwischen dem Hersteller und andern gewerbebetrieblichen Unternehmen ausgeschlossen. Ergänzend verweisen wir auf unsere allgemeinen Geschäfts- und Garantiebedingungen. Betriebsanleitung Seilwinde HS 370 Profi Seite 3...

  • Seite 5: Hinweise Für Bestimmungsgemäße Verwendung

    Bäume und frische Stöcke, an denen Umlenkflaschen befestigt werden, müssen entsprechend gesund und stark sein. Die Werte der Tabelle 5 sind Richtwerte für eine Befestigung in Stockhöhe. Bei höher gelegenen Befestigungspunkten ist der Baum entsprechend abzuspannen. Betriebsanleitung Seilwinde HS 370 Profi Seite 4...
  • Seite 6 Bei der Seilüberprüfung ist besonders auf folgende Punkte zu achten: • Korrosion • Verformung (korkenzieherartige Verformung, Korbbildung, Schlaufenbildung von Drähten, Lockerung einzelner Drähte und Litzen, Knoten, Einschnürungen, Abplattung, lockenartige Verformung, Klanken, Knicke) • Abrieb • Seildicke • Drahtbrüche Betriebsanleitung Seilwinde HS 370 Profi Seite 5...

  • Seite 7: Unfallverhütung

    • Für Fahrten auf öffentlichen Verkehrswegen gelten die Bestimmungen der Straßenverkehrsordnung. • Vom Bedienerpersonal muss persönliche Schutzausrüstung verwendet werden: (z.B. Sicherheitsschuhe, Schutzhandschuhe, Schutzhelm, etc.). Achtung: Auf der Winde dürfen keine Personen befördert werden! Betriebsanleitung Seilwinde HS 370 Profi Seite 6...

  • Seite 8: Bedienungsanleitung (Arbeitseinsatz)

    Beschädigung des Drahtseiles zu verhindern. f. Beim Seilen wird das hydr. Dreipunktgestänge mit der Winde auf den Boden abgesenkt, der Hebel am hydr. Steuergerät in Schwimmstellung gebracht, und die Normzapfwelle 540 upm eingeschaltet. Betriebsanleitung Seilwinde HS 370 Profi Seite 7...
  • Seite 9 Bremse vollständig zu öffnen. Kurzes Antippen des weißen Knopfes öffnet die Bremse langsam. Nach Arbeitsende muss die Winde durch kurzes Drücken des schwarzen Knopfes eingebremst werden, um eine eventuelle Entladung der Starterbatterie zu verhindern. Achtung: Für Funkbetrieb gesonderte Bedienungsanleitung beachten! Betriebsanleitung Seilwinde HS 370 Profi Seite 8...

  • Seite 10: Position Der Sicherheitshinweise

    5. Position der Sicherheitshinweise Betriebsanleitung Seilwinde HS 370 Profi Seite 9...

  • Seite 11: Wartung

    7 to oberste Seillage 5 to Seilaufnahme 100m/12dm Seilgeschwindigkeit 26m/min 1900 mm Schildbreite 2100 mm Schildhöhe 1000 mm Höhe der Seileinlaufrolle 1450 mm Gewicht (Bedienung) 380 kg Für Traktoren ab ca. 40 KW Betriebsanleitung Seilwinde HS 370 Profi Seite 10...

  • Seite 12: Störungen

    überprüfen bzw. Steuerung Kundendienst Winde zieht nicht ein verständigen • Zapfwelle nicht • Zapfwelle Eingeschaltet einschalten Bei eventuell auftretenden sonstigen Störungen ist unverzüglich der Holzknecht- Kundendienst zu verständigen, um eventuell auftretende Folgeschäden zu vermeiden! Betriebsanleitung Seilwinde HS 370 Profi Seite 11...

  • Seite 13: Garantiebestimmungen

    9. Garantiebestimmungen • Die Garantiezeit beträgt bei allen Holzknecht Produkten 1 Jahr ab Auslieferungsdatum. Wir weisen darauf hin, dass im Schadensfall nur für das jeweilige Holzknecht-Gerät ein Garantieanspruch geltend gemacht werden kann. • Vor jeder Garantiereparatur muss der Holzknecht – Kundendienst informiert werden, um den Reparaturaufwand abzugrenzen.

  • Seite 14: Konformitätserklärung

    Forst- Seilwinden der Type HS 370 Profi, HS 380 Profi, HS 399 Profi, HRW 270, HRW 380/2 HS 135, HS 145, HS 155, HS 250, HS 260, HS 270, HS 360 HS 250E, HS 260E, HS 270E, HS 360E Auf die sich diese Erklärung bezieht, mit den Bestimmungen der Maschinen-...

  • Seite 15: Ersatzteillisten & Ersatzteilzeichnungen

    Ersatzteilliste Getriebe Pos. Benennung Stück Art.Nr. Rillenkugellager 6310 2RSR 370001 Sicherungsring DIN471 DM 35x1.5 370007 Gleitlager PAP 75-80-23 370011 Gleitlager PAP 85-90-23 370012 Außenzahnkranz 370013 Gleitlager PAP 30-34-23 370015 Exenterrolle 370016 Innenzahnrad 370019 Lochscheibe 370020 Rillenkugellager 6016 370021 Distanzring DM 80x100x1 370022 Wellendichtung 80-115-12 370024...
  • Seite 17 Ersatzteilliste Aggregat Pos. Benennung Stück Art.Nr. Aggregatrahmen 370101 Frontplatte 370102 Kupplungsbandlasche 370103 Sechskantschraube M10x25 370104 Beilagscheibe DM 10 370105 Sechskantschraube M12x35 370106 Federring DM12 370107 Sechskantmutter M12 370108 Fußbolzen 370109 Klappsplint 370110 Fuß 370111 Spannstift DM 6x50 370112 Sechskantschraube M14x20 370113 Schutzblech 370115...
  • Seite 20 Ersatzteilliste Rückeschild Pos. Benennung Stück Art.Nr. Schutzgitter 370301 Sechskantschraube M10x30 370302 Beilagscheibe DM10 370303 Sechskantmutter M10 370304 Aggregathaube 370305 Unterschutz 370307 Sechskantschraube M10x25 370308 Sechskantschraube M10x130 370309 Unterlenkerbolzen 370310 Klappsplint DM 10 370311 Schild 370315 Oberlenkerbolzen 370316 Schaltbirnenhalterung 370317 Stopmutter M10 370318 Seileinlaufgehäuse 370319...
  • Seite 22 Ersatzteilliste elektrohydraulische Steuerung Pos. Benennung Stück Art.Nr. Motor 370401 Pumpenkopf SWH –1-4F 370402 Öltank 370403 2/2 –Wegeventil MHW-C-81Fj 370404 Sicherheitsventil MHW-SV 7x1 370406 Rückschlagventil MHW- RSV-1 370407 Drosselventil MHW-EDS-10 370408 Minimessanschluss 370409 Druckschalter 370410 Öleinfüller 370411 Magnetstartschalter 370412 Blockklemme 370413 Schwenkverschraubung 370414 Rohrschelle...
  • Seite 24 Ersatzteilliste Seileinlaufbremse Pos. Benennung Stück Art.Nr. Rollengehäuse 370601 Rillenkugellager 6306 2RSR 370602 Distanzscheibe 370603 Seilrolle 370604 Seileinlaufwelle 370605 Paßfeder 8x7x20 370606 Paßfeder 10x8x28 370607 Lagerabdeckung 370608 Sechskantschraube M6x12 370609 Beilagscheibe Dm 6 370610 Sechskantschraube M10x70 370611 Stopmutter M10 370612 äußere Bremsbacke 370613 innere Bremsbacke 370614...
