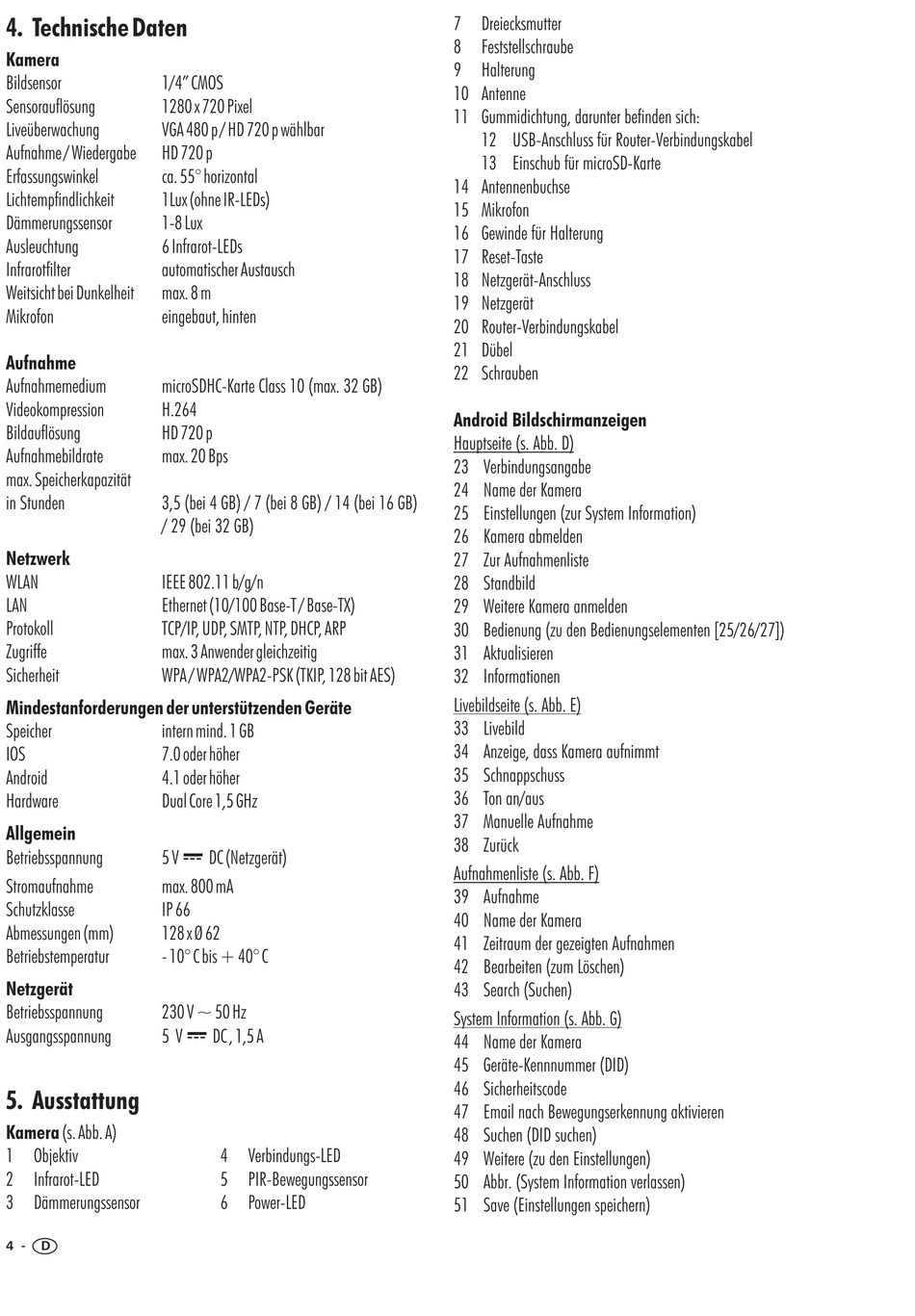

4. Technische Daten

Kamera
Bildsensor 1/4" CMOS
Sensorauflösung 1280 x 720 Pixel
Liveüberwachung VGA 480 p / HD 720 p wählbar
Aufnahme / Wiedergabe HD 720 p
Erfassungswinkel ca. 55° horizontal
Lichtempfindlichkeit 1Lux (ohne IR-LEDs)
Dämmerungssensor 1-8 Lux
Ausleuchtung 6 Infrarot-LEDs
Infrarotfilter automatischer Austausch
Weitsicht bei Dunkelheit max. 8 m
Mikrofon eingebaut, hinten
Aufnahme
Aufnahmemedium microSDHC-Karte Class 10 (max. 32 GB)
Videokompression H.264
Bildauflösung HD 720 p
Aufnahmebildrate max. 20 Bps
max. Speicherkapazität
in Stunden 3,5 (bei 4 GB) / 7 (bei 8 GB) / 14 (bei 16 GB)
/ 29 (bei 32 GB)
Netzwerk
WLAN IEEE 802.11 b/g/n
LAN Ethernet (10/100 Base-T / Base-TX)
Protokoll TCP/IP, UDP, SMTP, NTP, DHCP, ARP
Zugriffe max. 3 Anwender gleichzeitig
Sicherheit WPA / WPA2/WPA2-PSK (TKIP, 128 bit AES)
Mindestanforderungen der unterstützenden Geräte
Speicher intern mind. 1 GB
IOS 7.0 oder höher
Android 4.1 oder höher
Hardware Dual Core 1,5 GHz
Allgemein
Betriebsspannung 5 V
Stromaufnahme max. 800 mA
Schutzklasse IP 66
Abmessungen (mm) 128 x Ø 62
Betriebstemperatur - 10° C bis + 40° C
Netzgerät
Betriebsspannung 230 V ~ 50 Hz
Ausgangsspannung 5 V
5. Ausstattung
Kamera (s. Abb. A)
1 Objektiv
2 Infrarot-LED
3 Dämmerungssensor
4 - D
"
DC (Netzgerät)
"
DC , 1,5 A
4 Verbindungs-LED
5 PIR-Bewegungssensor
6 Power-LED
7 Dreiecksmutter
8 Feststellschraube
9 Halterung
10 Antenne
11 Gummidichtung, darunter befinden sich:
12 USB-Anschluss für Router-Verbindungskabel
13 Einschub für microSD-Karte
14 Antennenbuchse
15 Mikrofon
16 Gewinde für Halterung
17 Reset-Taste
18 Netzgerät-Anschluss
19 Netzgerät
20 Router-Verbindungskabel
21 Dübel
22 Schrauben
Android Bildschirmanzeigen
Hauptseite (s. Abb. D)
23 Verbindungsangabe
24 Name der Kamera
25 Einstellungen (zur System Information)
26 Kamera abmelden
27 Zur Aufnahmenliste
28 Standbild
29 Weitere Kamera anmelden
30 Bedienung (zu den Bedienungselementen [25/26/27])
31 Aktualisieren
32 Informationen
Livebildseite (s. Abb. E)
33 Livebild
34 Anzeige, dass Kamera aufnimmt
35 Schnappschuss
36 Ton an/aus
37 Manuelle Aufnahme
38 Zurück
Aufnahmenliste (s. Abb. F)
39 Aufnahme
40 Name der Kamera
41 Zeitraum der gezeigten Aufnahmen
42 Bearbeiten (zum Löschen)
43 Search (Suchen)
System Information (s. Abb. G)
44 Name der Kamera
45 Geräte-Kennnummer (DID)
46 Sicherheitscode
47 Email nach Bewegungserkennung aktivieren
48 Suchen (DID suchen)
49 Weitere (zu den Einstellungen)
50 Abbr. (System Information verlassen)
51 Save (Einstellungen speichern)
