INSTALLATIONSHINWEISE
Vor dem endgültigen Einbau schließen Sie alle Verbindungen nur vorübergehend an und vergewissern sich,
dass das System vorschriftsmäßig funktioniert.
Benutzen Sie zur Montage nur die mitgelieferten Zubehörteile. Die Benutzung von nicht Original Zubehör kann
zu Fehlfunktionen führen.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung, falls zur Montage Löcher in das Fahrzeug gebohrt oder
andere Modifikationen vorgenommen werden müssen.
Montieren Sie das Gerät so, dass es den Fahrer nicht beeinflusst und im Fall von Notbremsungen keine
Mitreisenden verletzen kann.
Der Einbauwinkel muss unter 30º betragen, anderenfalls kann es zu Funktionsstörungen kommen.
Vermeiden Sie Einbau in Bereichen, in denen das Gerät hohen Temperaturen ausgesetzt ist, wie
beispielsweise durch direkte Sonneneinstrahlung oder Warmluft oder in denen es erheblicher Staubbelastung
oder Vibrationen ausgesetzt ist.
Nehmen Sie vor der Montage die Frontplatte ab.

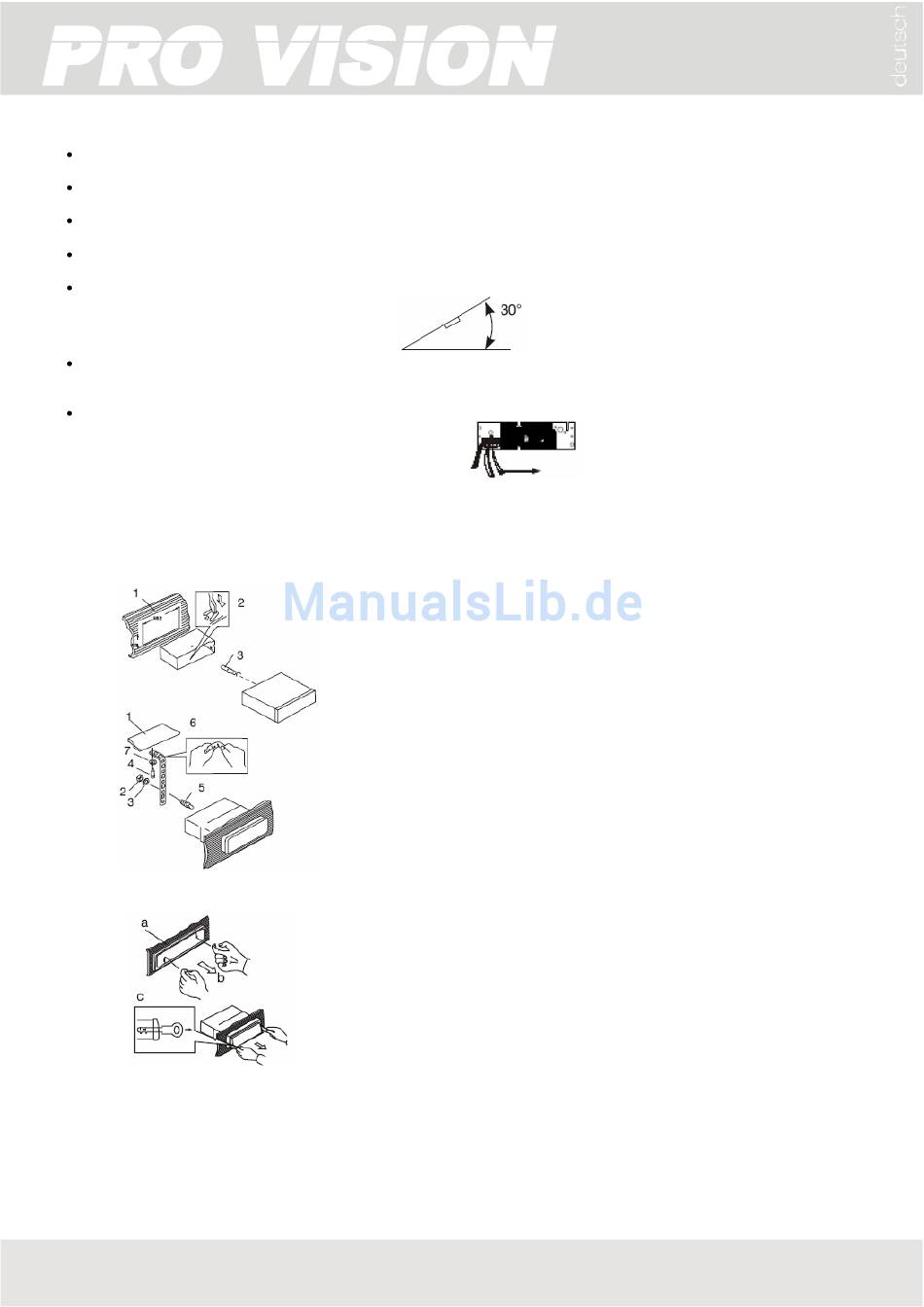

DIN FRONT/RÜCKSEITIGE MONTAGE
Dieses Gerät kann mit der herkömmlichen DIN Frontmontage installiert werden oder durch rückseitige Montage.
Einzelheiten entnehmen Sie bitte nachstehenden Abbildungen zu den Einbaumethoden A und B.
DIN FRONTMONTAGE (METHODE A)
Geräteeinbau
Ausbau des Geräts
Montage der Abdeckplatte:
Drücken Sie die Abdeckplatte an, bis sie fest sitzt.
Die Abdeckplatte muss vor der Installation der Frontplatte montiert werden.
AUTORADIO CAR 3000
1.
Armaturenbrett
2.
Halterung
Stecken Sie die Halterung in das Armaturenbrett und biegen die
Befestigungslaschen mit einem Schraubenzieher um.
3.
Bolzen
1.
Armaturenbrett
2.
Mutter (5 mm)
3.
Federscheibe
4.
Schraube (5x15 mm)
5.
Bolzen
6.
Montagestreifen
Benutzen Sie den Montagestreifen zur Abstützung der
Geräterückseite, kann entsprechend gebogen werden.
7.
Unterlegscheibe
a.
Abdeckrahmen
b.
Gehen Sie mit den Fingern in die Nut vorn im Rahmen und ziehen
ihn heraus (Wiedereinsetzen mit Nut nach unten).
c.
Führen Sie die Schlüssel in die passenden Öffnungen bis zum
Anschlag ein. Ziehen Sie das Autoradio nach vorne heraus.
D-2
CINCH (RCA) AUSGANG (WAHLWEISE)
