Intex 269IO Benutzerhandbuch Seite 23

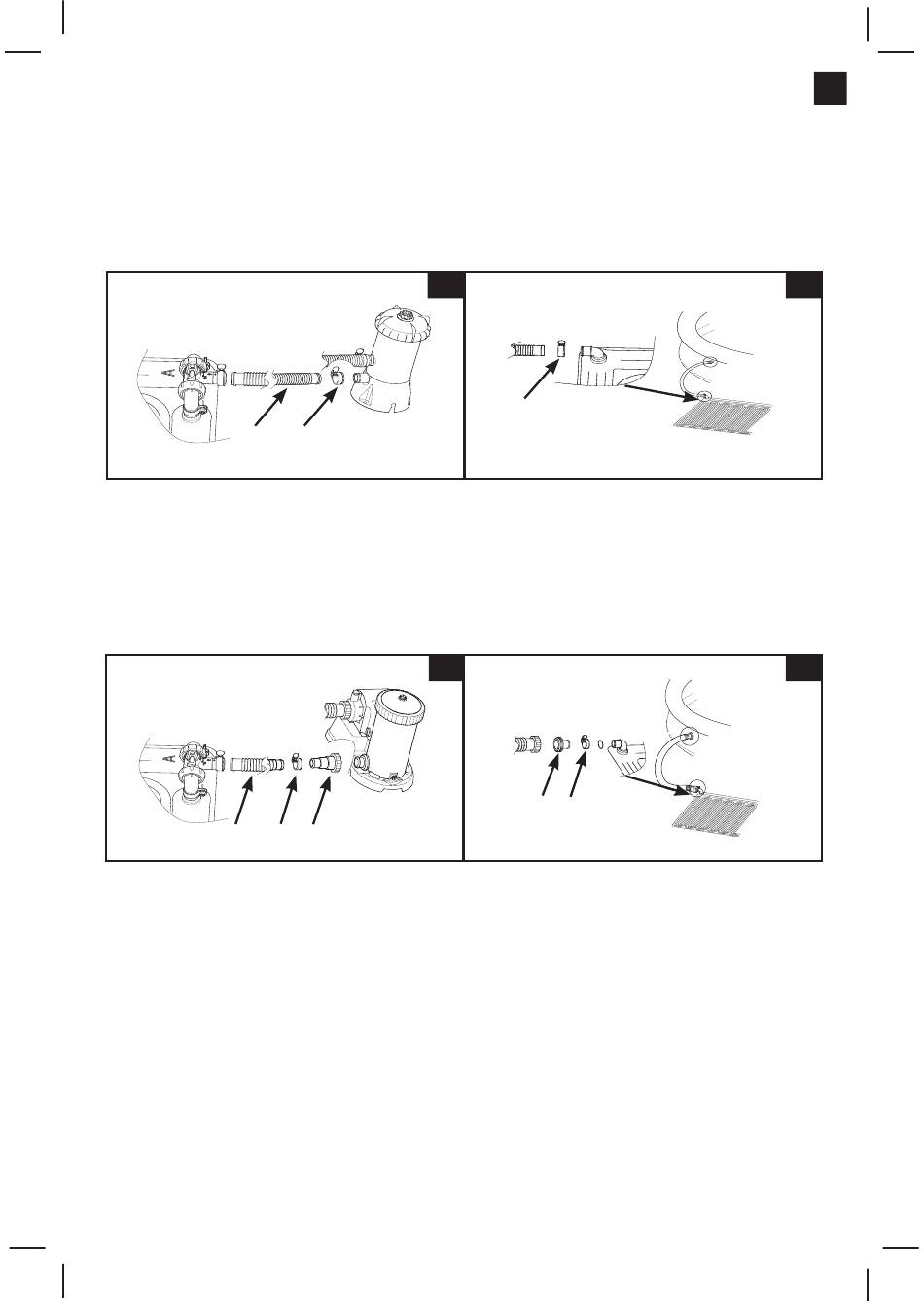

Collegamento ad un tubo da 1-1/4"(32 mm) con fascette
1. Scollegare il tubo di ritorno della piscine dall'uscita della pompa.
2. Collegare la parte finale del tubo corto (6) all'uscita della pompa. Fissare saldamente il
tubo con le fascette (5). Fig. 4.
3. Collegare l'altra estremità del tubo di ritorno del'acqua della piscina all'uscita del pannello
di controllo. Fissare saldamente i tubi con fascette (5). Fig. 5.
6
Collegamento ad un tubo da 1-1/2"(38 mm) con adattatori
1. Scollegare il tubo di ritorno della piscine dall'uscita della pompa.
2. Collegare l'adattatore A (7) all'uscita della pompa e l'altra estremità del tubo corto (6)
all'adattatore A. Fissare saldamente i tubi con fascette (5). Fig. 6.
3. Collegare l'adattatore B (8) al pannello solare, poi collegare l'altra estremità del tubo di
ritorno della piscine all'adattatore B (8), fissandoli saldamente con le fascette (5). Fig. 7.
6
CONSERVARE QUESTE ISTRUZIONI
4
5
6
7
5
Pag 3
(269IO) SOLAR HEATER MAT ITALIAN 4.875" X 7.25" 08/19/2016
5
8
5
269
IO
5
7
