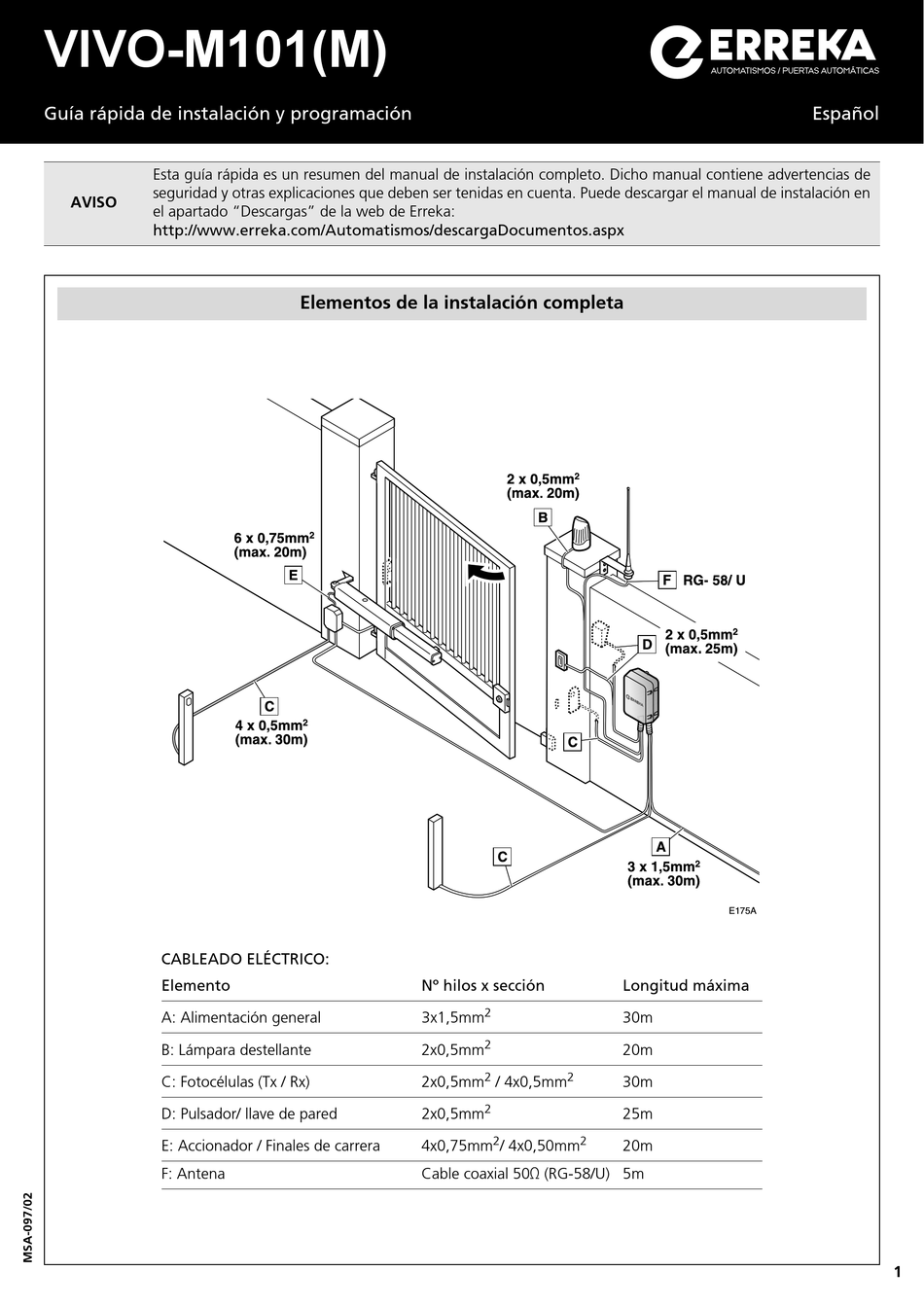

VIVO-M101(M)
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
CABLEADO ELÉCTRICO:
Elemento
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Accionador / Finales de carrera
F: Antena
Elementos de la instalación completa
Nº hilos x sección
3x1,5mm
2x0,5mm
2x0,5mm
2x0,5mm
4x0,75mm
Cable coaxial 50k (RG-58/U) 5m
Longitud máxima
2
30m
2
20m
2
2
/ 4x0,5mm
30m
2
25m
2
2
/ 4x0,50mm
20m
Español
E175A
1
