SystemAir MTP 20 Montageanleitung

Position 1 Position 2
3-7 V 5-9 V
adjustment
10 Vdc V out
trimmer
+ – – +
position 1
3 positions, adjust by trimmer (0-3 V):
pos. 1: V-out set between 3 - 7 V
pos. 2: V-out set between 5 - 9 V
pos. 3: V-out: 10 V
MTP 20
23/10/2009
According to
the low voltage
directive:
2006/95/EC /
the EMC directive:
2004/108/EC
adjustment
trimmer
position 2
10 Vdc
V out
+ - - +
MOTOR
Red: voltage output + 10 V max. 1.1 mA
Yellow: control input 0-10 Vdc
Blue: GND
Mounting instructions
EN
Speed control MTP 20, 20K,art. nr. 4744
Technical data
Voltage supply: 10 Vdc
Output: 3-7/5-9/10 Vdc / max. 1 mA
Inset mounting (IP 44)

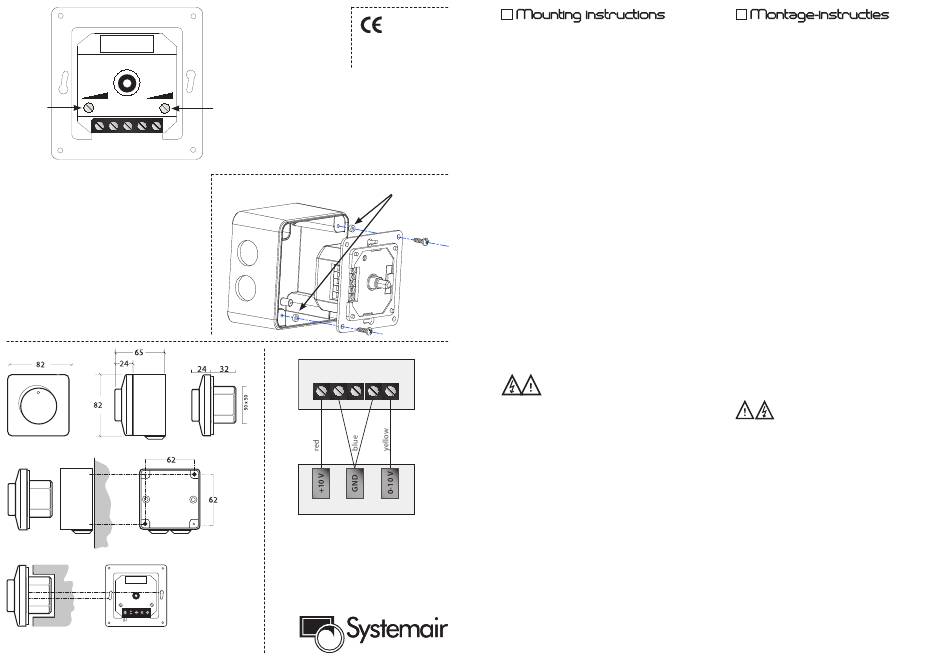

Connect according to diagram. Mount the inner case to the wall
with the connections pointing down. Mount cover with nut to
the wall. Push knob in place at off position.
Surface mounting (IP 54)
Mount surface mounting case to the wall together with includ-
ed grommets. Connect according to diagram. Mount inner case
in surface mounting case with included screws. Mount cover
with nut to surface mounting case. Push knob in place at off
position. When needed a 5 mm hole for condensation water is to
be drilled at the bottom of the surface mounting case.
distance
In case of faulty operation
cylinder
Please check that right voltage is applied. All connections are
correct. The machine to be regulated is functioning.
Warranty
Two years from delivery date against defects in manufactur-
ing. Any modifications or alterations to the product relieve
the manufacturer of all responsibility.
The manufacturer bears no responsibility for any misprints
or mistakes in this data, and modifications or improvements
to the product can be made at any time after date of pub-
lication.
Maintenance
In normal conditions the switches are maintenance-free. If soiled
clean with dry or dampish cloth. In case of heavy pollution clean
with a non-aggressive product. In these circumstances the con-
troller should be disconnected from the mains. Pay attention
that no fluids enter the switch. Only reconnect the switch to the
mains when it is completely dry.
All works may only be carried out by skilled
personnel following the local regulations and
AFTER the controller is completely separated
from the mains.
