Meister ST 1700 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks

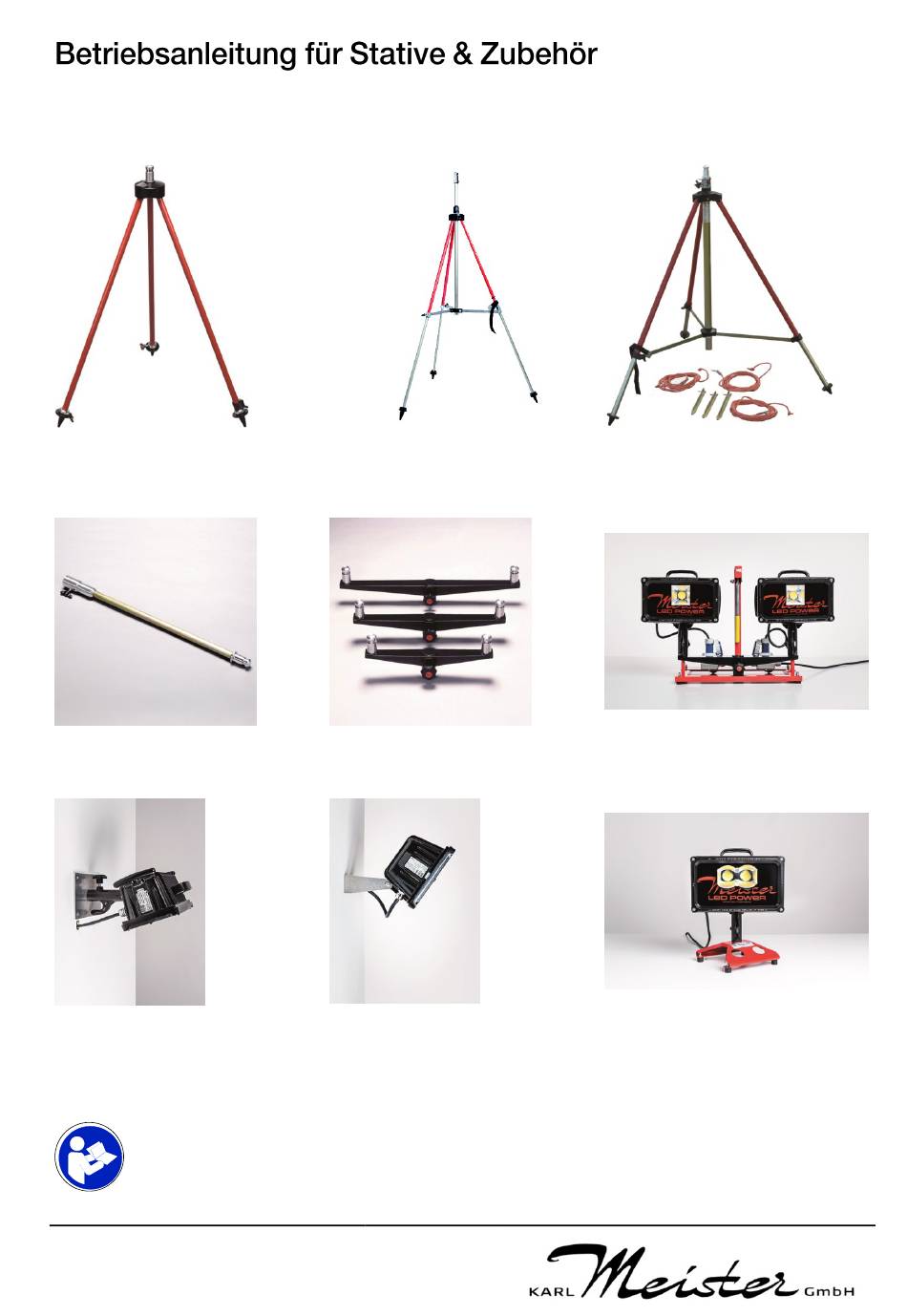

VERZICHTEN SIE NICHT AUF DIESE MEISTER-LEISTUNG
Stativ 'ST 1700'
'Stativverlängerung'
'Wandhalterung' mit DIN-Aufnahme
Die Abbildungen zeigen Ausführungsbeispiele, die nicht zwangsläufig im Lieferumfang enthalten sein müssen.
Instruktionen beachten
Edition: 2017-03-27
Stativ 'ST 1850'
'Aufnahmebrücken'
'U-Bügelhalter'
Stativ 'ST 4500'
'DUO-LIGHT'
'Leuchtenstandfuß'
Inhaltsverzeichnis
Inhaltszusammenfassung für Meister ST 1700
- Seite 1 VERZICHTEN SIE NICHT AUF DIESE MEISTER-LEISTUNG Stativ ‘ST 1700’ Stativ ‘ST 1850’ Stativ ‘ST 4500’ ‘Stativverlängerung’ ‘Aufnahmebrücken’ ‘DUO-LIGHT’ ‘Wandhalterung’ mit DIN-Aufnahme ‘U-Bügelhalter’ ‘Leuchtenstandfuß’ Die Abbildungen zeigen Ausführungsbeispiele, die nicht zwangsläufig im Lieferumfang enthalten sein müssen. Instruktionen beachten Edition: 2017-03-27...
-
Seite 2: Inhaltsverzeichnis
Hinweis zum Verhalten im Notfall ......................... 8 Verwendungszweck ............................8 Gerätebeschreibung ............................9 Allgemein zutreffende technische Daten ......................9 Das Stativ ‘ST 1700’ ............................10 Das Stativ ‘ST 1850’ ............................11 Das Stativ ‘ST 4500’ ............................12 ‘Stativverlängerung’ ............................. 13 ‘Aufnahmebrücken’... -
Seite 3: Wichtige Hinweise
Aufbau der Sicherheitshinweise Die Signalworte GEFAHR - WARNUNG - VORSICHT klassifizieren den Gefahrengrad der Körperverletzung in einer konkreten Situation. Die Verletzungen können verhindert werden, indem Sie die angegebenen Verhaltensregeln berücksichtigen. Das Symbol Warndreieck symbolisiert eine ‚Allgemeine Gefahr‘. Karl Meister GmbH... -
Seite 4: Allgemeine Sicherheitshinweise
Das Bedienpersonal bzw. Anwender soll die Instruktionen dieser Anleitung gelesen und verstanden haben. Die Handhabung bzw. Gebrauch des Statives soll vorab in Ruhe geübt werden. Der Gebrauch eines hoch hinausragenden Statives samt Zubehör ist vorab gründlich zu üben. Wiederholen Sie bei längerem Nichtgebrauch diese Übungen. Karl Meister GmbH... -
Seite 5: Gerätespezifische Sicherheitshinweise
Sichern Sie die Lagen mit den Klemmvorrichtungen stets aufmerksam, hierzu die Klemmschraube im Uhrzeigersinn nach rechts drehen. Der Strahler kann beim Lösen der Klemmvorrichtung herabstürzen. Umfassen Sie das Teleskoprohr fest mit einer Hand und lassen es stufenweise herab. Unterstützen Sie mit der anderen Hand den Aufbau. Karl Meister GmbH... - Seite 6 Machen Sie sich mit dem Klappmechanismus vertraut. Lernen Sie hieraus, wie Sie mögliche Verletzung beim Zusammenklappen vermeiden können. # Hinweis zum Zusammenklappen des Statives Vor dem Zusammenklappen des Stativs sind sämtliche Aufbauten wie Strahler und Zubehör abzubauen. Karl Meister GmbH...
- Seite 7 Händen die Stativbeine einklappen. leicht ankippen auf ein Stativbein und mit der geöffneten Hand die Stativbeine einschwenken Hinweis: Sichern Sie die Lage mit dem Schnallenriemen. Schieben Sie die verstellbaren Stativbeine ein. Sichern Sie die Lage mit den Klemmvorrichtungen. Karl Meister GmbH...
-
Seite 8: Warnungen Für Die Verwendung Von Geräten Durch Kinder
Die bestimmungsgemäße Verwendung beinhaltet die Einhaltung der Technischen Daten. Verhindern Sie voraussehbaren Fehlgebrauch sowie Missbrauch: Die ‘Stativverlängerung’ ist zum Gebrauch mit den Stativen ‘ST 1700’ sowie ‘ST 1850’ vorgesehen. Eine anderweitige Verwendung ist unzulässig. Geräte nicht anderweitig verwenden, beispielsweise als Kleiderständer. -
Seite 9: Gerätebeschreibung
# Beachtete Normen für diese Geräte DIN 14640:1974-11: Feuerwehrwesen; Scheinwerferbefestigung, Aufsteckbohrung, Aufsteckzapfen, Gelenkstück DIN 14683:2015-09: Stativ - Ausziehbar, mit festem Aufsteckzapfen DIN 15560-27:2006-01 Scheinwerfer für Film, Fernsehen, Bühne und Fotografie - Teil 27: Handbetriebene Stative, sicherheitstechnische Anforderungen und Prüfung Karl Meister GmbH... -
Seite 10: Das Stativ 'St 1700
Gerätebeschreibung Das Stativ ‘ST 1700’ Aufsteckzapfen C nach DIN 14640 Klemmvorrichtung, 3x Schnallenriemen → Zur Sicherung der Füße gegen selbsttätiges Spreizen beim Transport Verstellbares Stativbein, 3x → Zum Niveauausgleich von Schrägen, Geländeunebenheiten oder Treppenstufen. Einzeln stufenlos verstellbar. Endanschlag begrenzt den Auszug. -
Seite 11: Das Stativ 'St 1850
Verstellbares Stativbein, 3x → Zum Niveauausgleich von Schrägen, Geländeunebenheiten oder Treppenstufen. Einzeln stufenlos verstellbar. Der Endanschlag begrenzt den Auszug. Tragfähigkeit des Stativs: 18 kg → Die lotrechte Einzellast, die betriebsmäßig höchstens aufgenommen werden darf. Nur mittig belasten. Nicht außermittig belasten. Eigengewicht: 5,8 kg Außenrohre: feuerrot pulverbeschichtet Karl Meister GmbH... -
Seite 12: Das Stativ 'St 4500
18 kg → Die lotrechte Einzellast, die betriebsmäßig höchstens aufgenommen werden darf. Nur mittig belasten. Nicht außermittig belasten. Eigengewicht: 13 kg Außenrohre: feuerrot pulverbeschichtet Seil, 3x 6 m; Zugfestigkeit 200 N Hering, 3x zur Fixierung im Boden Karl Meister GmbH... -
Seite 13: Stativverlängerung
0,95 kg Material: chromatisiertes Stahlrohr, massive Aluminium-Aufsteckhülse und massiver Aluminium-Aufsteckzapfen Sicherheitshinweis Die ‘Stativverlängerung’ ist zum Gebrauch mit den Stativen ‘ST 1700’ und ‘ST 1850’ vorgesehen. ‘Aufnahmebrücken’ Material: Aluminium-Guss-Legierung, schwarz pulverbeschichtet AB 350: 350 mm Abstand Aufsteckzapfen; Eigengewicht 0,8 kg AB 450: 450 mm Abstand Aufsteckzapfen;... -
Seite 14: Duo-Light
Aufnahme für Aufsteckzapfen C nach DIN 14640 und zusätzliche Klemmvorrichtung, mit Handgriff Anwendertipp ► Wir empfehlen Flutlichtstrahler der Baureihen Karl Meister: BS 1000, LED 180 / LED 130 und LED 90. Die Strahler lassen sich ohne gegenseitige Behinderung um 360 ° drehen. Karl Meister GmbH... -
Seite 15: Leuchtenstandfuss
Bestens dort geeignet, wo ein Stativ keinen Platz findet, z.B. in engen Räumen. Ideal auch zum Ausleuchten von Flächen in jeglicher Höhe, z.B. Wände, Fassaden, Werbeflächen. Dank der großen Neigewinkel der Karl Meister Flutlichtstrahler kann auch sehr steil nach oben und unten geleuchtet werden, z.B. Erdlöcher, Felskanten, hohe Wände, Decken. Anwendertipp ►... -
Seite 16: Wandhalterung
Mit 4 Senkkopfschrauben 6 mm, Länge je nach Untergrundbeschaffenheit (nicht im Lieferumfang enthalten). Material korrosionsbeständiges Aluminium Einsatzbereich: Bestens geeignet für wiederkehrende Anwendungen, bei denen der Beleuchtungskörper schnell zu montieren und zu demontieren sein soll. Einsatzbeispiel: Gebäude, Kräne, Baumaschinen, Skilifte, fliegende Bauten, Veranstaltungen Karl Meister GmbH... -
Seite 17: U-Bügelhalter
Die Einstellmöglichkeit ist vertikal. Material korrosionsbeständiges Aluminium, auf Wunsch aus Edelstahl Einsatzbereich: Der U-Bügelhalter kommt überall dort zum Einsatz, wo ein Karl Meister- Flutlichtstrahler dauerhaft angebracht werden soll, beispielsweise am Gebäude oder Mauer und vieles mehr. 4.11 Kleine Auswahlhilfe für Stative & Zubehör VERZICHTEN SIE NICHT AUF DIESE MEISTER-LEISTUNG... -
Seite 18: Hinweise Zum Gebrauch
Vorteilhaft auch zum Transport; 4x Aufstellfüße aus Gummi bieten festen Stand. Mit der Wandhalterung können alle Karl Meister-Strahler an Wänden, Mauern oder Dächern befestigt werden. Der Strahler kann individuell eingestellt werden um so eine optimale Ausleuchtung zu ermöglichen. In Verbindung mit einer Steckdose kann der Strahler schnell abmontiert werden und für andere Zwecke verwendet werden. - Seite 19 Abb. 3: mit ‘Stativverlängerung’ Abb. 4: mit ‘Stativverlängerung’ und ‘DUO-LIGHT’ Anwendertipp ► Wir empfehlen zum Einsatz von 2 Strahlern unsere ‘Aufnahmebrücken’ sowie ‘DUO-LIGHT’ von Karl Meister. Nur mittig belasten. Nicht außermittig belasten. Verwenden Sie Strahler mit gleichem Gewicht. Karl Meister GmbH...
-
Seite 20: Stativ 'St 1850
Schwenken Sie die Stativbeine mit weit geöffneten Händen zusammen und vermeiden so Quetschen der Finger. Seite 5 Sichern Sie mit dem Schnallenriemen die Lage. Schieben Sie die verstellbaren Staivbeine ein. Sichern Sie die Lagen mit den Klemmvorrichtungen, hierzu die Klemmschraube im Uhrzeigersinn nach rechts drehen. Karl Meister GmbH... - Seite 21 Hinweise zum Gebrauch Abb. 1 Abb. 2 Abb. 3 Anwendertipp ► Wir empfehlen zum Einsatz von 2 Strahlern unsere ‘Aufnahmebrücken’ sowie ‘DUO-LIGHT’ von Karl Meister. Nur mittig belasten. Nicht außermittig belasten. Verwenden Sie Strahler mit gleichem Gewicht. Karl Meister GmbH...
-
Seite 22: Stativ 'St 4500
Schieben Sie das Teleskoprohr in die untere Endlage und sichern die Lage. Entnehmen Sie sämtliche Aufbauten wie Strahler und Zubehör. VORSICHT Schwenken Sie die Stativbeine mit weit geöffneten Händen zusammen und vermeiden so Quetschen der Finger. Karl Meister GmbH... - Seite 23 Schieben Sie die verstellbaren Stativbeine ein. Sichern Sie die Lagen mit den Klemmvorrichtungen, hierzu die Klemmschraube im Uhrzeigersinn nach rechts drehen. Abb. 5 Abb. 6 Abb. 7 Abb. 8 Nur mittig belasten. Nicht außermittig belasten. Verwenden Sie Strahler mit gleichem Gewicht. Karl Meister GmbH...
-
Seite 24: Stativverlängerung
Anwendertipp ► Wir empfehlen zum Einsatz von 2 Strahlern unsere 3 ‘Aufnahmebrücken’ sowie ‘DUO-LIGHT’ von Karl Meister. Stativverlängerung Die ‘Stativverlängerung’ ist zum Gebrauch mit den Stativen ‘ST 1700’ und ‘ST 1850’ vorgesehen bzw. zulässig. # Hinweis zu ‘Stativverlängerung’ VORSICHT Absturzgefahr, fassen Sie die Stativverlängerung mit beiden Händen fest an bei montiertem... -
Seite 25: Reinigung, Wartung Und Inspektion
Gebrauch sowie eine eindeutige Identifikation, die beispielsweise für Ersatzteile erforderlich ist. Vergewissern Sie sich vom korrekt gekennzeichneten Zustand des Gerätes. Inspizieren Sie dies zumindest 1x jährlich. Kapitel ‘Achten Sie auf den Erhalt der Produktkennzeichnung’, Seite 8 Karl Meister GmbH... -
Seite 26: Störung - Was Tun
Der Kundendienst-Service benötigt Typ und Nummer Ihres Gerätes. Bei Störungen, die Sie nicht selbst beseitigen können, wenden Sie sich bitte an ‘Beratung sowie Verkauf’. Gerät zur Reparatur senden Sie bitte an den ‘Hersteller, Kundendienst-Service’. Seite 28 Karl Meister GmbH... -
Seite 27: Ersatzteile
Siehe Kapitel „Verwendungszweck“ Umbauten und Funktionsänderungen durchführen, keine Original-Ersatzteile verwenden. Für Gewährleistungsansprüche an den Hersteller gelten die „Verkaufs- und Lieferbedingungen” der Karl Meister GmbH. Von der Gewährleistung ausgenommen sind Schäden infolge Fehlgebrauch oder Gewalteinwirkung wie nach Herabstürzen. Karl Meister GmbH... - Seite 28 Kontaktanschrift Kontaktanschrift Hersteller, Kundendienst-Service: Zuständig für Beratung sowie Verkauf: Karl Meister GmbH Karl Meister GmbH Markwiesenstraße 30 Hummelbergweg 58 D 72770 Reutlingen D 71229 Leonberg-Silberberg +49 (0) 7121 566 012 +49 (0) 7152 998 160 +49 (0) 7121 566 013...
