Inhaltszusammenfassung für Snap-On BK8000

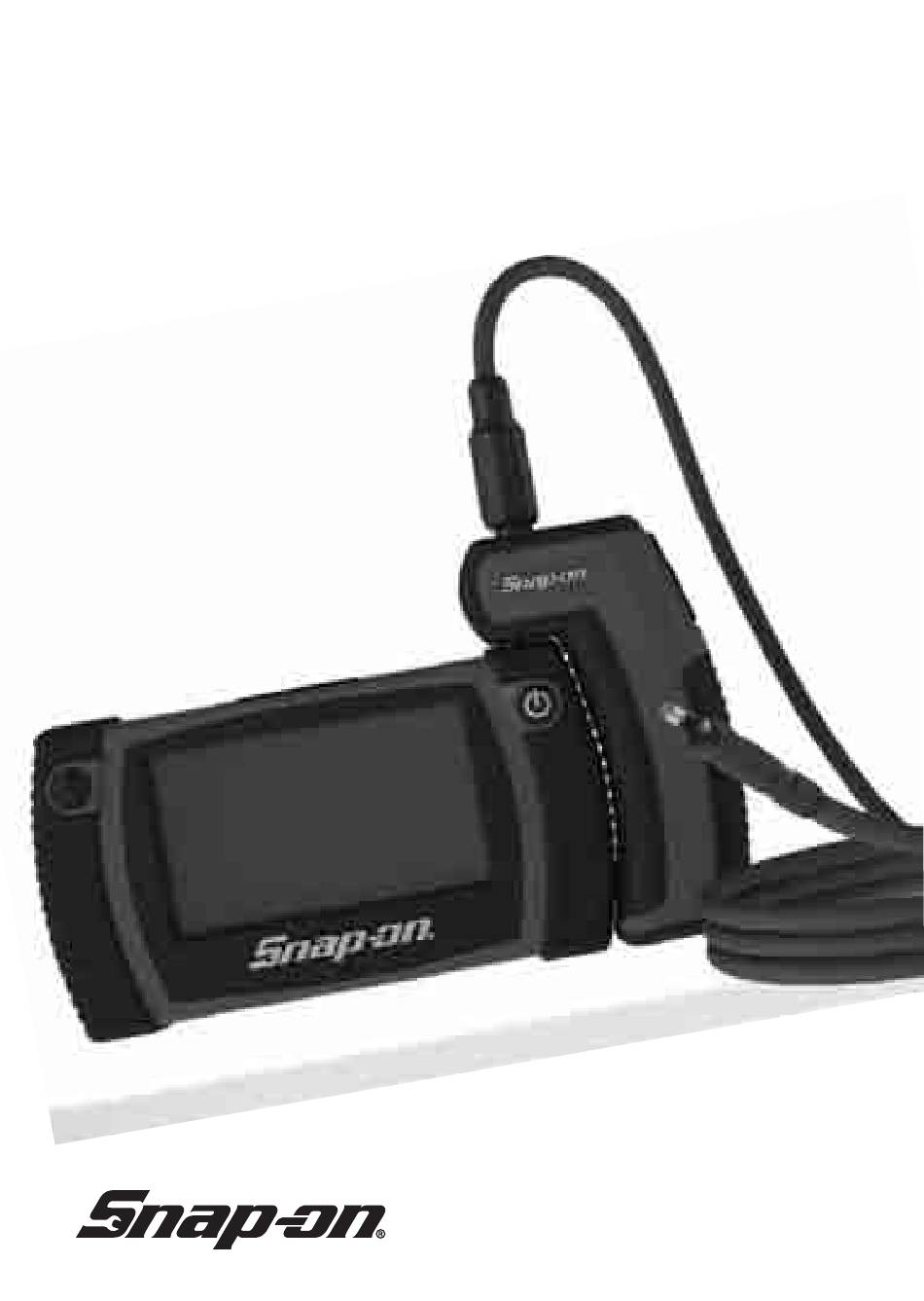

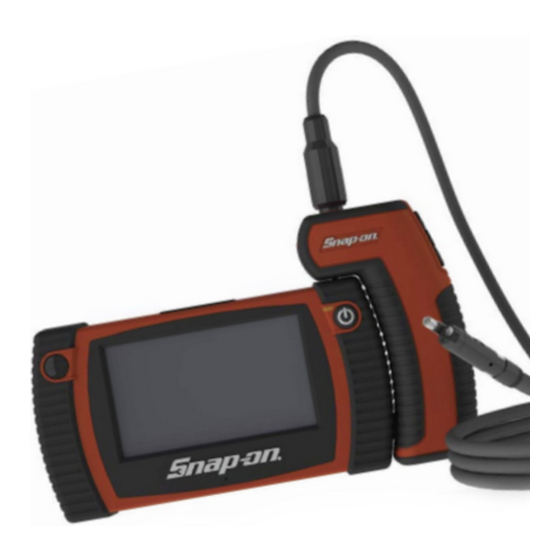

- Seite 21 Digitales, drahtloses Video-Endoskop BK8000 Mit Touchscreen-Anzeige und Dual-View-Kamerasonde Benutzerhandbuch Nr. #ZBK5500A...
- Seite 22 Verwenden der BK8000-Erweiterungsanschlüsse........
-
Seite 23: Allgemeine Sicherheitsinformationen
Verletzungen führen. und kein Aggregat. Die Verwendung derartiger • Lehnen Sie sich nicht zu weit nach vorne. Geräte kann das AC-Netzteil des BK8000 Achten Sie immer auf sicheren Stand und beschädigen und zu elektrischen Schlägen, gutes Gleichgewicht. Sicherer Stand und gutes Bränden und Verbrennungen führen. -
Seite 24: Verwendung Und Pflege Des Video-Endoskops
• Laden Sie die Batterie bei Temperaturen über außerhalb der Reichweite von Kindern und 0 °C und unter 45 °C. Lagern Sie das BK8000 anderen nicht geschulten Personen. Die bei Temperaturen über -25 °C und unter 35 °C. Ausrüstung ist in der Hand ungeschulter Durch lange Lagerung bei Temperaturen über... -
Seite 25: Wartung
Zur Erfüllung der Grenzwerte von Klasse A in stellen (nur für Kunden in den USA). Absatz B von Teil 15 der FCC-Richtlinien ist die Ver- wendung von geschirmten Kabeln erforderlich. Nehmen Sie keine Änderungen oder Modifikationen an dem Gerät vor. Snap-on... -
Seite 26: Video-Endoskop-Sicherheitsrichtlinien
• ALLGEMEINE VERWENDUNG: Das Gerät sollte nicht in Bereichen verwendet werden, in denen es mit gefährlichen Chemikalien, elek- trischer Spannung oder beweglichen Teilen in Kontakt kommen kann. Solche Situationen können zu schweren Verletzungen oder zum Tod führen. BEWAHREN SIE DIESE ANWEISUNGEN AUF! Snap-on... -
Seite 27: Erste Schritte
Erste Schritte Beschreibung Das Video-Endoskop BK8000 liefert Farbvideobilder in Echtzeit mithilfe eines Bildsensors und einer Lichtquelle, die an ein flexibles Kabel mit Dual-View-Kamerasonde angeschlossen sind. Das Gerät kann sowohl Standbilder als auch Videos zusammen mit Audiosignalen erfassen. Das Gerät kann an engen Stellen eingebracht werden und ein Echtzeit-Videosignal auf einem LC-Farbdisplay ausgeben. - Seite 28 Betriebstemperatur ..........0 °C bis 40 °C Lagertemperatur ............-10 °C bis 75 °C Relative Luftfeuchtigkeit ...........20 % bis 80 %, nicht kondensierend ACHTUNG! Das Ladegerät und die internen Batterien sind nicht kompatibel mit anderen Li-Ion- Batterien und Ladegeräten von Snap-on. Snap-on...
-
Seite 29: Standardausrüstung
Digitales, drahtloses Video-Endoskop Standardausrüstung Das digitale drahtlose Video-Endoskop wird mit folgenden Teilen geliefert (Abbildung 1): ABBILDUNG 1: Systemkomponenten Schlüssel Bestellnummer Beschreibung BK8000 Anzeigeeinheit und Kamerahandgriff BK8000-1 Länge: 91,44 cm, Durchmesser: 8,5 mm, 9-Pin-Dual-View-Kamerasonde BK8000-5 Magnetrückholwerkzeug BK6000-12 USB-Kabel BK8000-4 Blasgeformtes Gehäuse... -
Seite 30: Bk8000 / Prüfung Und Einrichtung Des Ac-Netzteils
Ladegerät befestigt ist, und stecken Sie das Lade- gerät in eine passende Steckdose. Die LEDs auf der Prüfen Sie das BK8000 und das AC-Netzteil vor Anzeigeeinheit und dem Kamerahandgriff zeigen jedem Gebrauch, und beheben Sie eventuell auf- den Ladestatus wie folgt an: tretende Probleme. -
Seite 31: Reinigungsanleitung
Schraubanschluss mit der Hand fest, um die beiden Komponenten sicher miteinander zu verbinden. Zusammenbau Verwenden Sie kein Werkzeug, um den Schrauban- schluss festzudrehen. Hinweis: Das BK8000 ist nicht HINWEIS: Lesen Sie unbedingt den Abschnitt zu kompatibel mit den steckbaren Kamerasonden der Vorsichtsmaßnahmen in Bezug auf die Batterien Geräte BK5500 und BK6000. -
Seite 32: Einrichten Des Werkzeugs Und Des Arbeitsbereichs
Um Bilder vom Kamerahandgriff auf der Anzei- geeinheit anzuzeigen, müssen beide Einheiten eingeschaltet sein. Wenn die Anzeigeeinheit zum Anzeigen oder Bearbeiten von Bildern verwendet wird, muss der Kamerahandgriff nicht eingeschaltet werden. (Abbildungen 7 und 8). Abbildung 6: Befestigung des Magnets Snap-on... -
Seite 33: Verwenden Der Anzeigeeinheit
Sie auf das Symbol. Aufnehmen von Standbildern und Videos mit dem Kamerahandgriff Das BK8000 kann Videos und Standbilder spei- chern, indem es den Kamerahandgriff als Quelle verwendet. Bilder und Videos werden mit einer Auf- lösung von 640 × 480 erfasst und gespeichert. Es... -
Seite 34: Verwenden Der Seitenstütze Und Der Magnete
Typische Anwendungen Die Seitenstütze kann in 3 Positionen eingestellt wer- Das Video-Endoskop von Snap-on ist als Prüfgerät den, sodass der Benutzer das BK8000 in einem für die für schwer einsehbare Bereiche konzipiert. Typische Ansicht und den Betrieb der BK8000-Anzeigeeinheit Anwendungen sind die Untersuchung von Kraft- optimalen Winkel aufstellen kann. -
Seite 35: Batteriestatusanzeige
Digitales, drahtloses Video-Endoskop Speicherstatus Der im internen Speicher des BK8000 oder auf einer eingesetzten Micro-SD- Speicherkarte verfügbare Speicherplatz wird als Prozentsatz der ursprünglichen Größe angezeigt. Der tatsächlich verbleibende Platz für Standbilder bzw. die verbleibende Aufnah- mezeit für Videos ist abhängig von der Größe des Speichermediums und der Zusammenstellung von gespeicherten Dateien. - Seite 36 Sie werden aufgefordert, die Aktion zu bestätigen oder abzubrechen. Modusauswahl Die BK8000-Anzeigeeinheit kann in zwei ver- schiedenen Modi betrieben werden: Live-Modus und Wiedergabemodus. Der Live-Modus wird zur Anzeige von Live-Bildern und zum Erfassen von Standbildern und Videos verwendet. Der Wiederga- bemodus wird für die Anzeige und die Bearbeitung...
- Seite 37 Sie, wenn Sie bei einem Abstand Wählt Seitenkamera von etwa 0,6 m mit normaler Stimme in Kamerasonde aus. Gilt nur für Dual- Richtung der Vorderseite der BK8000- View-Kamerasonden Anzeigeeinheit sprechen. Die maximale Aufzeichnungsdauer beträgt eine Stunde. Wählt die Kamera an der Rückseite der BK8000-Anzeigeeinheit aus.
-
Seite 38: Verbinden Eines Kamerahandgriffs Mit Der Bk8000-Anzeigeeinheit
Verbinden eines Kamerahandgriffs mit der Das BK8000 verwendet die Zeit und BK8000-Anzeigeeinheit das Datum, um den Zeitpunkt aufzu- Das BK8000 kann stets nur mit einem Kame- zeichnen, an dem ein Standbild oder rahandgriff gleichzeitig betrieben werden. Die Video erfasst wurde. Wenn Sie auf BK8000-Anzeigeeinheit und der Kamerahandgriff diese Schaltfläche drücken, zeigt das... -
Seite 39: Bildübertragung Auf Einen Computer Mithilfe Der Usb-Schnittstelle
Verwendung vorsichtig mit einem trockenen Bild- und Videodateien zu übertragen. Stecken Sie Tuch ab. den kleinen Stecker in das BK8000 und den grö- Zerlegen Sie das Gerät nicht über die in die- ßeren Stecker in den Computer. Abhängig vom sem Handbuch angegebenen Schritte hinaus. -
Seite 40: Service Und Reparatur
Reparaturwerkstatt gesendet werden (siehe "Kundenservice-Standorte von Snap on" ab Seite 43). Bei allen durch Kundendiensteinrichtungen von Snap-on ausgeführten Reparaturen besteht Ga- rantie auf Material- und Verarbeitungsfehler. Wenn Sie Fragen bezüglich des Service oder der Reparatur dieser Maschine haben, wenden Sie sich bitte telefonisch oder schriftlich an eines der acht Kundenservicecenter (siehe "Kundenservice-... -
Seite 41: Fehlerdiagnose
Ladung nicht. sprechende Kundenservicecenter. Das Netzteil ist nicht angeschlossen. Schließen Sie das Netzteil an das Einheiten lassen AC- Netz und an das BK8000 an. sich nicht laden. Die Batterie ist zu heiß. Lassen Sie die Einheit abkühlen. Die LED an der Der Draht für das Videosignal... -
Seite 42: Garantie
Digitales, drahtloses Video-Endoskop Garantie Begrenzte zweijährige (2) Garantie Die Firma Snap-on Tools (der „Verkäufer“) garantiert nur dem ursprünglichen Käufer, dass die Ausrüstung bei normaler Verwendung, Pflege und Instandhaltung (soweit hier nicht anderweitig bestimmt) für den Zeitraum von zwei Jahren ab dem Datum der Originalrechnung frei von Material- und Verarbeitungsfehlern ist. DIE PFLICHTEN DES VERKÄUFERS BESCHRÄNKEN SICH GEMÄSS DIESER GARANTIE ALLEIN AUF DIE REPARATUR ODER, NACH DEM ERMESSEN DES VERKÄUFERS, DEN ERSATZ DER AUSRÜSTUNG ODER VON TEILEN DAVON, DIE NACH MASSGABE DES VERKÄUFERS ALS DEFEKT BEFUNDEN WERDEN UND NACH DEM ERMESSEN DES... -
Seite 43: Kundenservice-Standorte Von Snap On
Northants, NN16 8UN, ENGLAND Gebührenfreie Rufnummer: (866) 824-0525 Telefon: 01536 413855 Telefon: (403) 720-4525 Fax: 01536 410740 Fax: (403) 720-4524 E-Mail: canadianquestions@snapon.com Snap-on ist ein Warenzeichen von Snap-on Incorporated. © Snap-on Incorporated 2011. Alle Rechte vorbehalten. Gedruckt in den USA. Snap-on...
