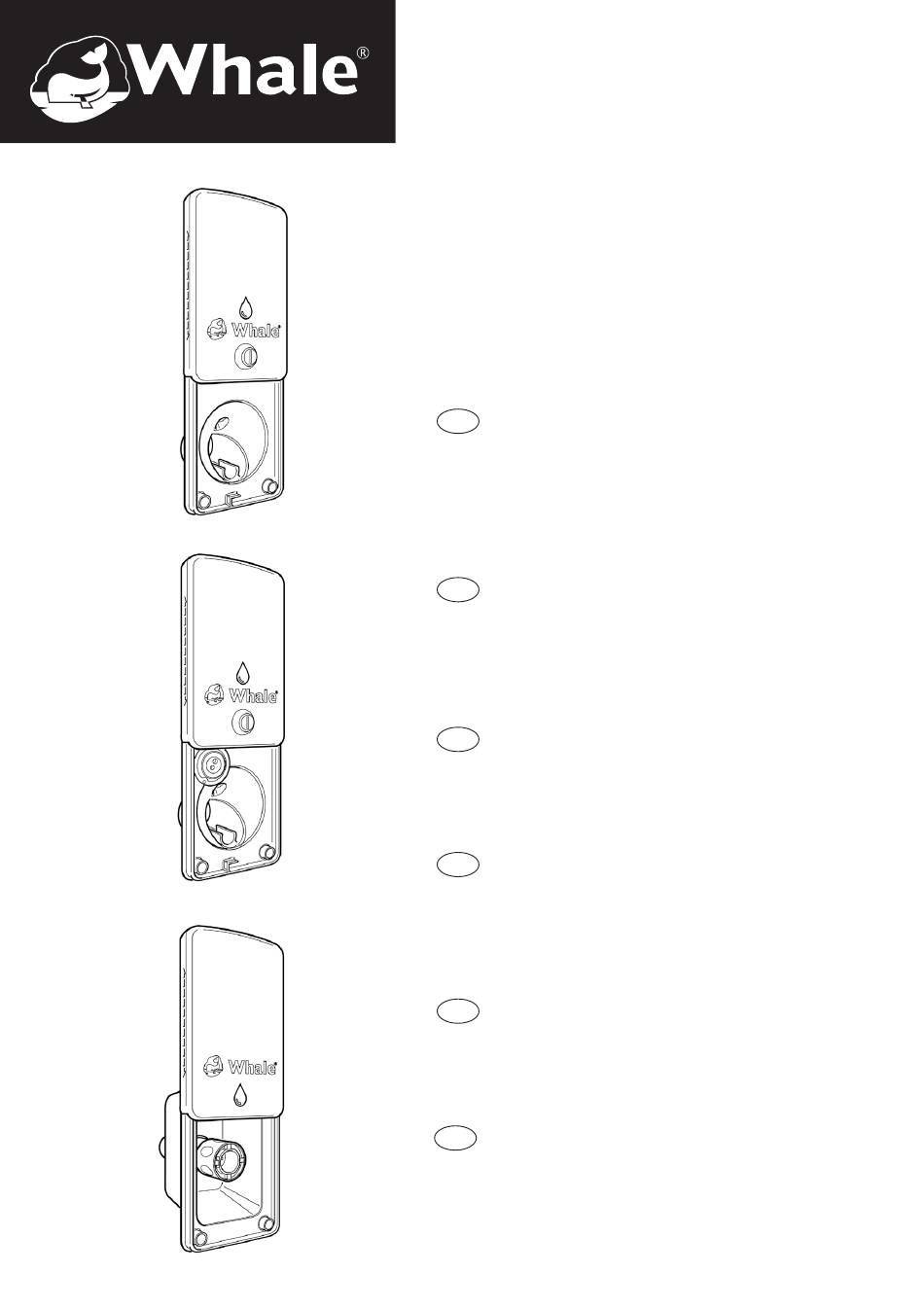

Easi-Slide
Exterior Utilities Sockets
Onboard Tank Fill,
Onboard Tank Fill + 12V,
and Water Out Sockets
Installation and
Operating Instructions
Easi-Slide
DE
Außen-Anschlussdosen
Stromanschlussdose,
Wassertank Füllstutzen, Wassertank
Füllstutzen + 12-V-Stromanschluss und
Wasserauslassanschlüsse
Montage- und Betriebsanleitung
FR
Easi-Slide
Prises de courant utilitaires extérieures
Bouchon de remplissage du réservoir
embarqué, Bouchon de remplissage du
réservoir embarqué +12V et Water Out
Consignes d'installation et d'utilisation
IT
Easi-Slide
Prese esterne per utilità
Bocchettone acqua, Bocchettone acqua
+ prese 12V e prese esterne per acqua
Istruzioni per l'installazione e per l'uso
ES
Easi-Slide
Tomas de corriente para utilidades exteriores
Llenado del depósito de a bordo,
Llenado del depósito de a bordo +12V y para
salida de agua
Instalación e instrucciones de servicio
NL
Easi-Slide
externe aansluiting
An boord tank vulling, An boord tank
vulling +12V, en watertappunten
Instructies voor installatie en gebruik
Easi-Slide
SE
Externa försörjningsuttag
Påfyllning av tanken, Påfyllning av
tanken+12V, samt vattenuttag
Installations-och driftsanvisningar
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whale Easi-Slide Serie
Inhaltszusammenfassung für Whale Easi-Slide Serie
- Seite 1 Easi-Slide Exterior Utilities Sockets Onboard Tank Fill, Onboard Tank Fill + 12V, and Water Out Sockets Installation and Operating Instructions Easi-Slide Außen-Anschlussdosen Stromanschlussdose, Wassertank Füllstutzen, Wassertank Füllstutzen + 12-V-Stromanschluss und Wasserauslassanschlüsse Montage- und Betriebsanleitung Easi-Slide Prises de courant utilitaires extérieures Bouchon de remplissage du réservoir embarqué, Bouchon de remplissage du réservoir embarqué...
-
Seite 5: Wassertank Füllstutzen, Wassertank Füllstutzen + 12-V-Stromanschluss Und Wasserauslassanschlüsse
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. • Bei Veränderung des Geräts, missbräuchlicher Nutzung oder Verwendung von anderen als den Originalteilen von Whale kann die Garantie erlischen. Die Nichtbeachtung der Montage- und Betriebsanleitung führt zum Erlöschen der Garantie und Ausschluss von Haftungsansprüchen. -
Seite 6: Bevor Sie Beginnen
• ( 1) Stellen Sie sicher, dass Sie genügend Wandfläche für die Montage zur Verfügung haben, einschließlich eines ausreichenden Freiraums für die Whale Easi-Slide Abdeckung bei der Installation und beim Öffnen. • ( 2) Verwenden Sie das Anschlussmontageprofil auf Seite 39 als Schneideschablone und befestigen Sie sie mit Abdeckband an der Fahrzeugwand. - Seite 7 Armaturen-Installation • Wassertank Füllstutzen ( 18 -19) • Wassertank Füllstützen + 12-V-Stromanschluss ( 25 -27) • Wasserauslassanschluss ( 35 -36) Befestigung der Abdeckung 20 -21) oder ( 28 -29) • Für den Wassertank Füllstutzen und den Wassertank Füllstutzen + 12-V-Stromanschluss rasten die Abdeckkappen von der Seite ein.
- Seite 23 Socket Installation Anschlussmontage Installation de la prise Installazione della presa Instalación de la toma de corriente Het installeren van de aansluiting Uttagsinstallation -23-...
- Seite 24 -24-...
- Seite 25 -25-...
- Seite 26 1. Onboard Tank Fill Socket Directly fill your on-board water tank with the Onboard Tank Fill Socket. The unique secure hose clip keeps the pump in place during filling ( 24). The tank fill design incorporates a lock to protect your water supply and a vent pipe to prevent airlocks. The Onboard Tank Fill Socket is suitable for use with any standard hose and should be used with cold freshwater only.
-
Seite 27: Technical Data
Technical Data Technische Daten Données techniques Dati tecnici Datos técnicos Technische gegevens Tekniska data Figure 5. Onboard Tank Fill Socket Dimensional Drawings Abbildung 5. Maßzeichnungen für Wassertank Füllstutzen Figure 5. Schémas de principe de la bouchon de remplissage du réservoir embarqué Figura 5. - Seite 28 Fittings Installation Armaturen-Installation Installation des raccords Installazione dei raccordi Instalación de elementos Het installeren van de fittingen Anslutningsinstallation Lid attachment Befestigung der Abeckkappe Attache du couvercle Attacco coperchio Fijación de la tapa Het aanbrengen van de deksel Lockfastsättning -28-...
-
Seite 30: Wassertank Füllstutzen + 12-V-Anschlussdose
2. Onboard Tank Fill + 12V Socket Unique 2 in 1 design includes a 12V pump power supply and Onboard Tank Fill all in one socket. The secure hose clip keeps the pump in place during filling ( 34). The Onboard Tank Fill + 12v Power Socket incorporates a lock to protect your water supply and a vent pipe ensuring the tank is vented at all times, preventing airlocks. - Seite 31 Technical Data Technische Daten Données techniques Dati tecnici Datos técnicos Technische gegevens Tekniska data Figure 6. Onboard Tank Fill + 12V Socket Dimensional Drawings Abbildung 6: Maßzeichnungen für Wassertank Füllstutzen + 12-V-Anschlussdose Figure 6. Schémas de principe de la bouchon de remplissage du réservoir embarqué + 12V Figura 6.
- Seite 32 Fittings Installation Armaturen-Installation Instalación de elementos Installation des raccords Het installeren van de fittingen Installazione dei raccordi Anslutningsinstallation Lid attachment Befestigung der Abeckkappe Fijación de la tapa Attache du couvercle Het aanbrengen van de deksel Attacco coperchio Lockfastsättning -32-...
-
Seite 34: Wasserauslassanschluss
Süßwasser. 3. PriseWater Out Pour un lavage sans problème, raccordez simplement la douche compacte d’extérieur amovible Whale au déclencheur facile d’utilisation. Utilisez avec de l’eau fraîche et froide uniquement. 3. Presa esterna per acqua Per lavarsi senza problemi, basta collegare la doccia compatta esterna staccabile Whale con innesco facile da usare. - Seite 35 Technical Data Technische Daten Données techniques Dati tecnici Datos técnicos Technische gegevens Tekniska data Figure 7. Water Out Socket Dimensional Drawings Abbildung 7. Maßzeichnungen für den Wasserauslassanschluss Figure 7. Schémas de principe de la prise Water Out Figura 7. Disegni dimensionali presa esterna per acqua Fig.
- Seite 38 IP55-code als de deksel gesloten is Klassat som IP55 med stängt lock This Whale product is covered by a 2 year warranty. Please see the enclosed document for details of our Statement of Limited Warranty. © Copyright Whale 2018 – All rights reserved.
- Seite 39 External Socket Mounting Profile Montageschablone für den Außenanschluss Profil de montage de prise extérieure Profilo di montaggio presa esterna Perfil de montaje externo para toma de corriente Externe aansluiting montageprofiel Monteringsprofil, externt uttag Do not copy or resize DE: Nicht photokopieren oder vergrößern/verkleinern FR: Ne pas copier ou redimensionner 125mm IT: Non copiare o ridimensionare ES: No copiar ni modificar el tamaño NL: Een kopie of het aanpassen van de grootte zijn niet toegestaan SE: Får ej kopieras eller storleksändras -39-...
