Lindy 32816 Benutzerhandbuch

KVM Switch Classic
USB & VGA
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale d'uso
LINDY No. 32816
For Home and Office Use
www.lindy.com
Tested to Comply with FCC Standards
LINDY© - FIRST EDITION (SEP 2013)
English Manual
Introduction

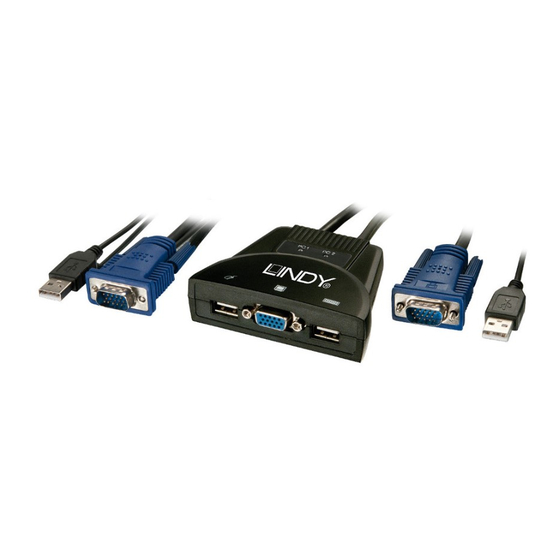

Thank you for purchasing the LINDY KVM Switch Classic. It
allows two computers to be connected and controlled from a
single keyboard, monitor and mouse. Computer port selection is
made by keyboard hotkey: Press the CTRL key twice within 2
seconds.
In addition the KVM Switch allows you to share USB devices
with USB 1.1 speed – see below.
Package contents
•
LINDY KVM Switch Classic USB & VGA
English
•
This manual
Deutsch
Français Installation
Italiano
Sharing of further USB devices: If you connect a USB hub to
one of the USB ports you can switch and share additional USB
devices between your computers with USB 1.1 Full Speed
12Mbit/s. Depending on the power requirements of the USB
devices you should use a USB hub with an external power
supply if the connected devices require more than 500mA in
total.
Note: The KVM Switch operates with USB 1.1 speed and
supports USB 2.0 Full Speed transfer rates up to 12MBit/sec.
The hub (USB 1.1 or 2.0) can be connected to either the mouse
or keyboard port. For USB 2.0 peripherals sharing with High
Speed up to 480MBit/sec. please refer to the LINDY KVM
Switch USB 2.0 series.
Initial Installation
•
Connect your keyboard, monitor and mouse to the ports on
the KVM switch - connect a USB hub if required.
•
Connect the KVM cables on to your computers.
•
Switch on the first computer and allow it to boot up
completely, do not switch away from this port unless all
USB devices are recognized and installed completely by
the operating system!
•
Now switch to the other port and to boot the second
computer
KVM operation
Press the CTRL button twice within 2 seconds to switch to the
other computer. Please note that the port LED will continue
blinking during the USB device installation process. Please wait
for this process to complete and for the LED to remain
illuminated before switching computer port.
Should you encounter any problems with your KVM switch
please contact your dealer or LINDY for technical support. You
may also wish to visit our website www.lindy.com for further
information on our range of KVM switches with advanced
features, including support for DVI, HDMI, USB 2.0 and Multi
Monitor versions.
Deutsches Benutzerhandbuch
Einführung
Der KVM Switch Classic erlaubt zwei Rechner von nur einer
Tastatur/Maus/Monitor-Konsole aus komplett zu steuern. Das
Umschalten erfolgt durch Tastatur-Hotkey: 2x Strg-Taste kurz
hintereinander drücken.
Der KVM Switch Classic unterstützt auch die meisten anderen
USB-Geräte. Bei Verwendung eines USB-Hubs können
weitere USB Geräte angeschlossen werden!
Lieferumfang
•
LINDY KVM Switch Classic USB & VGA
•
Dieses Handbuch
Inbetriebnahme
Verwendung mit einem zusätzlichen USB-Hub: Wenn Sie
einen USB-Hub an eine USB-Buchse des KVM Switch
anschließen werden am USB-Hub angeschlossene USB-
Geräte mit umgeschaltet. Je nach Strombedarf der USB-
Geräte sollten Sie ggf. einen Hub mit eigenem Netzteil
verwenden! Hinweis: Dieses Feature unterstützt USB 1.1 und
USB 2.0 Full Speed Datentransferraten bis 12MBit/sec. Der
Hub (USB 1.1 oder 2.0) kann entweder an den Tastatur- oder
Mausport angeschlossen werden. Zur Unterstützung von USB
2.0 High Speed verwenden Sie bitte die LINDY KVM Switches
der Pro-Serie!
Erstinstallation
•
Schließen Sie Monitor, Maus und Tastatur an den
Buchsen am KVM Switch an.
•
Schließen Sie die KVM-Kabel an Ihre Rechner an.
•
Booten Sie bei der ersten Installation des KVM Switches
erst den einen Rechner hoch und warten Sie unbedingt
bis alle Geräte korrekt erkannt und die Treiber geladen
wurden. Die Port-LED am KVM Switch hört auf zu blinken
wenn alle USB-Geräte korrekt erkannt wurden!
Verwendung
Mit dem Tastatur-Hotkey 2x Strg-Taste schalten Sie zwischen
den Rechnern um.
Solange die Port-LED an Switch blinkt ist der Umschaltvor-
gang noch nicht abgeschlossen. Schalten Sie erst weiter
wenn die LED aufgehört hat zu blinken.
Wir wünschen Ihnen viel Freude mit Ihrem LINDY Produkt.
Bei Problemen wenden Sie sich bitte an Ihren Händler oder
an den LINDY Support. Sie finden alle Kontaktdaten weltweit
auf unserer Website.
KVM-Umschalter für höhere Anforderungen (DVI, HDMI, USB
2.0, mehrere Monitore, ...) finden Sie ebenfalls auf unserer
Website.
Vielen Dank! Ihr LINDY-Team
