Kapitel 5: Anschluss an externes AV-Gerät
DE
5.1 Anschließen des Videokabels
5
Der Freecom MediaPlayer unterstützt vier Arten der Videoausgabe: "Composite, S-Vi-
deo, Component und HDMI". Benutzen Sie den Videoanschluss, den Ihr Fernsehgerät
unterstützt. Normalerweise unterstützt das Fernsehgerät den Compositeanschluss. Im
Geräteumfang ist ein Composite-Videokabel enthalten.
Wenn Sie nach dem Anschließen des Videokabels keinen normalen Bildschirm
sehen, prüfen Sie bitte folgendes:
1. "TV" – Den Videoeingangs-Modus einstellen: Schalten Sie den Fernseher ein und
schalten Sie den Videoeingang auf den angeschlossenen Eingang. Siehe Handbuch
des Fernsehgeräts.
2. "Freecom MediaPlayer" – Den Videoausgabe-Modus einstellen: "TV OUT"-Taste
wiederholt drücken. Mit jedem Druck auf die Taste "TV OUT" wird das Video-Aus-
gangssignal umgeschaltet.
3. Wenn ein normaler Bildschirm zu sehen ist, speichern Sie die Konfigurationen des
Freecom MediaPlayers. Siehe "5.3.1 Video-Einstellung".
4

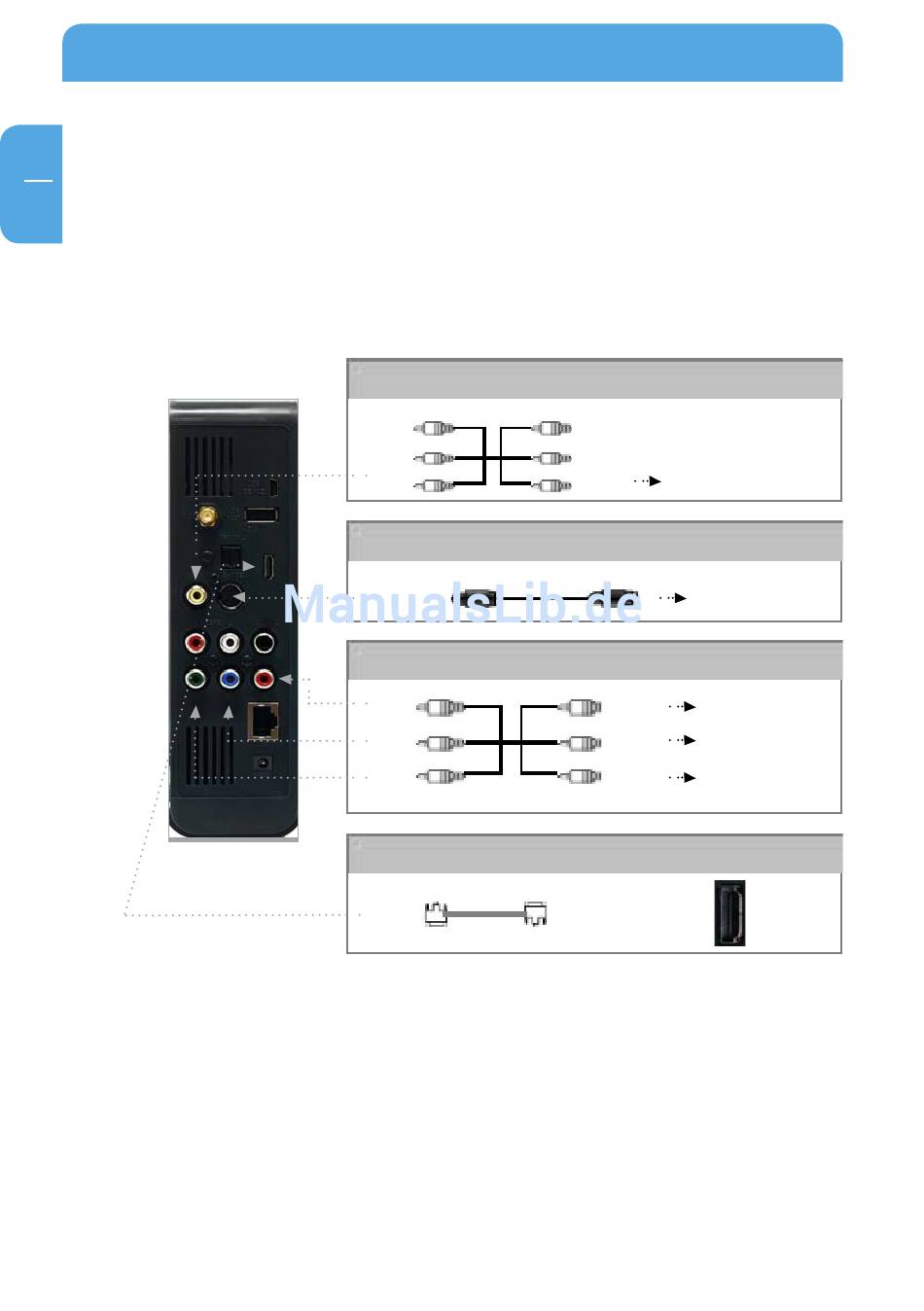

1. Composite: Gelbes RCA-Kabel (im Lieferumfang enthalten)
• Gelb
(CVBS)
2. S-Video: Schwarzes Rundkabel (nicht im Lieferumfang enthalten)
•
S-VIDEO
3. Component: Y, Pb, Pr Component-Kabel (nicht im Lieferumfang enthalten)
Rot
•
(Pr)
Blau
•
(Pb)
Grün
•
(Y)
4. HDMI : HDMI Kabel (nicht im Lieferumfang enthalten)
•
HDMI
Gelb Anschluss an die Composite
•
(CVBS) (CVBS) Buchse des Fernsehgeräts
Anschluss an S-Video-Buch-
•
se des Fernsehgeräts
Rot
An Pr-Buchse des Fernseh-
•
(Pr)
geräts anschließen
Blau
•
An Pb-Buchse des Fernseh-
(Pb)
geräts anschließen
Grün
•
An Y-Buchse des Fernsehge-
(Y)
räts anschließen
Anschluss an digitale Audio-
und Videogeräte
