A. Wendt GmbH
Sonnenhang 17 | 50127 Bergheim | Deutschland
Bestell-Nr. 3700

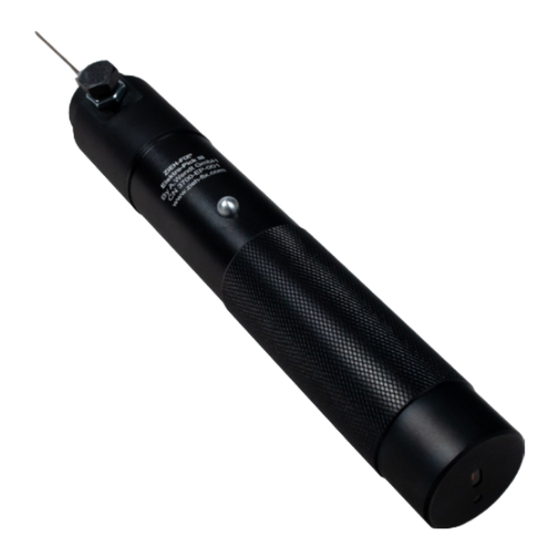

ZIEH-FIX® Elektro-Pick III
Allgemeines:
Die akkubetriebene elektrische Sperrzeugpistole arbeitet nach
dem Perkussionsprinzip. Die erforderliche Schlagfrequenz
sowie die Schlaghärte des Picks werden über einen Exzenter
ausgelöst. Dadurch wird einfaches Aufsperren mehrstiftiger
Stift- und Scheibenzuhaltungsschließzylinder möglich.
Neuentwicklungen von Picknadeln und Zubehör aus unserer
Fertigung lassen dieses Werkzeug auch zukünftigen Anforde-
rungen gerecht werden.
• Developed and Made in Germany
by A.Wendt GmbH
• für hohe Anforderungen
• mit höchster Präzision gefertigt
• einfache Handhabung
Verwendungszweck:
Der Elektro-Pick III ist ausschließlich für die manipulative Betätigung von Schließzylindern vorge-
sehen. Der Elektro-Pick III wird hierzu intervallmäßig betrieben. Intervallmäßig bedeutet in diesem
Zusammenhang: mehrmaliges , kurz aufeinanderfolgendes Ein- und Ausschalten.
Hierbei beträgt die Ein- bzw. Ausschaltdauer jeweils zwischen 0,5 sek. und 3,0 sek.
Der Elektro-Pick III sollte nicht im Dauerbetrieb durch Festhalten oder Festsetzen des Ein-
schalt-Tasters betrieben werden. Ein solcher Dauerbetrieb erhöht nicht den Erfolg einer
Manipulation (Öffnung ).
Der Dauerbetrieb erhöht den Verschleiß der Kugellager, Exzenter sowie der verwendeten Picks.
Anmerkung:
Der Elektro-Pick III ist nur für die Manipulation von Schließzylinder mit ein- bzw. zweireihigen
Stift- oder Scheibenzuhaltungen anwendbar. Die Stifte oder Scheiben müssen hierzu oben oder
unten, im senkrecht verlaufendem, Schließkanal angebracht sein.
(Alternativ bei waagerecht verlaufenden Schließkanal, links und rechts)
Eine Manipulation von Schließzylindern mit mehr als 2 Stiftreihen ist mit einem Elektro-Pick nur
bedingt möglich. Eine Manipulation von Schließzylindern mit seitlich zum Schließkanal angebrach-
ten Stiften oder zu betätigenden Scheiben (Bormulden- oder Innenbahn-System) ist nur bedingt
möglich.
Der Manipulationserfolg bei den oben genannten Fällen ist in der Regel so gering, dass er nicht
erwähnenswert ist.
Bedienungsanleitung
Picker-Nadel einführen,
Rotor auf Spannung halten
Stifte aus der Trennfuge vibrieren,
1
Schließrotor drehen
DE
Stand: September 2019
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Wendt ZIEH-FIX Elektro-Pick III
- Seite 1 A. Wendt GmbH Sonnenhang 17 | 50127 Bergheim | Deutschland Bestell-Nr. 3700 ZIEH-FIX® Elektro-Pick III Allgemeines: Die akkubetriebene elektrische Sperrzeugpistole arbeitet nach dem Perkussionsprinzip. Die erforderliche Schlagfrequenz sowie die Schlaghärte des Picks werden über einen Exzenter ausgelöst. Dadurch wird einfaches Aufsperren mehrstiftiger Stift- und Scheibenzuhaltungsschließzylinder möglich.
-
Seite 2: Funktionsbeschreibung
A. Wendt GmbH Sonnenhang 17 | 50127 Bergheim | Deutschland Funktionsbeschreibung: Vorspannung Elektro-Pick EIner der Hauptgründe für erfolglose Versu- Grundsätzlich wird bei unbekannten Schließ- che des Öffnens mit Pick-Werkzeugen ist die systemen zunächst die gerade Nadel in die da- Unkenntnis darüber, wie wichtig die richtige für vorgesehenen Aufnahme des Elektro-Pick... - Seite 3 A. Wendt GmbH Sonnenhang 17 | 50127 Bergheim | Deutschland gewünschten Öffnen! Elektro-Pick auf. Um dennoch öffnen zu kön- nen, muss nun die Ausübung der Vorspannung Nach einigen Intervallen sollte sich der geändert werden. Schließkern in Richtung der gewählten Vor- Beste Erfolge können erzielt werden, wenn...
-
Seite 4: Akku Laden
Der Elektro-Pick III ist mit einem Li-Ion Akku ( 3,7Volt - 3500 mAh ) ausgestattet. Der Akku ist im Werkzeug fest verbaut. Ein Austausch gegen handelsübliche Akkus ist nicht vorgesehen. Der Austausch des Akkus ist ausschließlich der Firma A. Wendt GmbH vorbehalten. Akku laden Das Aufladen des Elektro-Pick III darf nur unter permanenter Aufsicht erfolgen. -
Seite 5: Garantie
(gesetzliche Garantiezeit) Während der Dauer der Garantiezeit ist jegliche Reparatur des E.-Pick ausschließlich der Fa. A. Wendt GmbH vorbehalten. Eine Selbstreparatur oder eine Reparatur durch nicht autorisierte Fachfirmen sowie die damit verbundene Demontage des Werkzeuges, insbesondere das Auf- oder Abschrauben von Gehäusebauteilen, führen zum Verlust der Garantieansprüche. -
Seite 6: Optional Bestellbare Wichtige Zusatzwerkzeuge
A. Wendt GmbH Sonnenhang 17 | 50127 Bergheim | Deutschland Optional bestellbare wichtige Zusatzwerkzeuge: ZIEH-FIX® Pick-Needle Set „Novum“ Als Vorreiter der Elektro-Pick Methode haben wir Erfahrungen in der täglichen Praxis gesammelt und festgestellt, dass es notwendig ist, neben den drei bisher gebräuchlichen Picknadeln weitere Picknadeln... - Seite 7 A. Wendt GmbH Sonnenhang 17 | 50127 Bergheim | Deutschland ZIEH-FIX® Picknadeln „Novum“ aus eigener Fertigung (0.5mm) Bestell-Nr. 3515E „Novum“: Rake Tip, diamond, 5 peaks „Novum“: Curved Blade Bestell-Nr. 3516E Bestell-Nr. 3518E „Novum“: Straight Blade Bestell-Nr. 3621E „Novum“: Rake Tip, 1 peak „Novum“: Rake Tip, 2 peak...
- Seite 8 A. Wendt GmbH Sonnenhang 17 | 50127 Bergheim | Deutschland Bedienungsanleitung Stand: September 2019...
