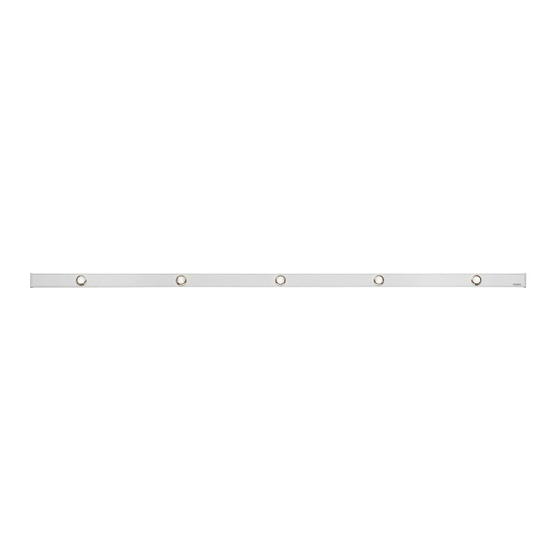

SOMFY Lighting Modulis Ramp RTS Gebrauchsanleitung
Verwandte Anleitungen für SOMFY Lighting Modulis Ramp RTS
Inhaltszusammenfassung für SOMFY Lighting Modulis Ramp RTS
- Seite 2 25 Bij deze verklaart Somfy dat het product voldoet aan de essentiële eisen en aan de andere beschikkingen van richtlijn 1999/5/CE. Een conformiteits- verklaring staat ter beschikking op de website www.somfy.com/ce. Te gebruiken in de EU, CH en NO.
-
Seite 11: Einleitung
Die Radio Technology Somfy (RTS) für die komfortable Fernbedienung und die Einstellung der Lichtstimmung ganz nach dem persönlichen Geschmack. Die maximale Stromaufnahme der Lighting Modulis Ramp RTS beträgt 100 W bei einer Spannung von 230 V; ihre Bedienung erfolgt mit Hilfe eines RTS Funkhandsenders gesteuert. Die Lighting Modulis Ramp RTS ermöglicht die stufenlose Regulierung der Beleuchtungsstärke und das Speichern einer bevorzugten Helligkeit, die als... -
Seite 12: Erforderliches Werkzeug
1) Bohren Sie drei Löcher mit einem Durchmesser von 6 mm und im Abstand von etwa 1 m zueinander, um die Lighting Modulis Ramp RTS (a) befestigen zu können. Setzen Sie die Dübel (f) in die Löcher ein, nehmen Sie gegebenenfalls einen Hammer zu Hilfe. -
Seite 13: Verkabelung
Ziehen Sie die Gelenkverbindungen (c) an den T-Halterungen (d) der Lighting Modulis Ramp RTS (a) bis zum Anschlag fest. Achtung! Achten Sie darauf, dass die Neigung der Lighting Modulis Ramp RTS auch nach Abschluss der Montage eingestellt werden kann. Fixieren Sie die Gelenkverbindungen (c) mit Hilfe des Schraubenschlüssels (k) (nicht im Lieferumfang enthalten) und ziehen Sie die Schrauben (h) mit dem Innensechskantschlüssel (e) fest. -
Seite 14: Bedienung
Lassen Sie die AB-Taste los, sobald die gewünschte Helligkeitsstufe erreicht ist. 100 % Hinweis: Sobald die Helligkeitsstufe "Nachtlicht" erreicht wurde, halten Sie die AB-Taste gedrückt, um die Lampe auszuschalten. Copyright © 2008 Somfy SAS. All rights reserved. 5061612X00_LMR_RTS_livre.indb 12 30/04/09 18:44:18... -
Seite 15: Zusätzliche Fakultative Einstellmöglichkeiten
7. Zusätzliche fakultative Einstellmöglichkeiten 7.1 Hinzufügen / Entfernen eines RTS Funksenders Achtung! Maximal 12 Funkhandsender können in einer Lighting Modulis Ramp RTS gespeichert werden. Drücken Sie die PROG-Taste des eingelernten Funksenders (a), bis die Leiste ein- und wieder ausgeschaltet wird: Die Lighting Modulis Ramp RTS ist jetzt 2 Minuten lang in Lernbereitschaft. -
Seite 16: Gruppenbedienung
Gebrauchsanleitung 7.2.2 Gruppenbedienung Gruppenbedienung: Ein RTS Funksender steuert mehrere Lighting Modulis Ramp RTS. 1) Trennen Sie diejenigen Lighting Modulis Ramp RTS (C, D und E) von der Stromversorgung, die mit einem einzelnen Funksender gesteuert werden sollen. Versorgen Sie die erste Lighting Modulis Ramp RTS mit Strom, auf die der Funksender eingelernt werden soll: Drücken Sie gleichzeitig auf die Auf-/Ab-Tasten des RTS Funksenders, die... -
Seite 17: Tipps Und Hinweise
Gebrauchsanleitung Lighting Modulis Ramp RTS 8. Tipps und Hinweise 8.1 Ein Problem mit der Lighting Modulis Ramp RTS? Störungen Mögliche Ursachen Lösungen Beim Drücken auf eine Taste des RTS Die Spannungsversorgung ist Prüfen Sie die Spannungsversorgung. Funksenders erfolgt keine Reaktion der fehlerhaft. -
Seite 18: Austausch Einer Glühlampe
100 W (5 x 20W) Gewicht (kg) Osram Halostar Schutzart IP44 Glühlampe G4, 12 V, 20 W Temperaturbereich - 20 °C bis + 60 °C Lebensdauer (Stunden) ca. 4000 Schutzklasse Klasse I Copyright © 2008 Somfy SAS. All rights reserved. 5061612X00_LMR_RTS_livre.indb 16 30/04/09 18:44:23...
