Z-LICHT SensGarde 360 UP Bedienungsanleitung

SensGarde 360 UP oder AP
DE- Installationsanleitung

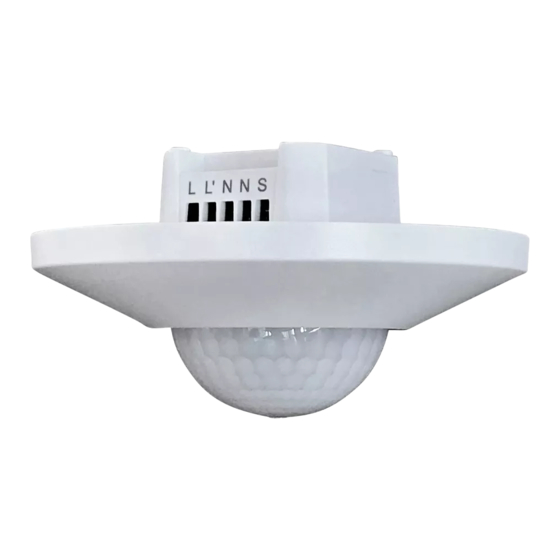

1. Produktbeschreibung :
Bewegungsmelder für Deckenmontage, 360°/16m Erfassungsbereich
einfache Montage, als AP oder als UP Modell montierbar!
2. Sicherheitshinweise:
Unterbrechen Sie die Stromzufuhr bevor Sie mit der Installation beginnen. Nur
Fachpersonen dürfen Arbeiten am Stromnetz ausführen. Bei defekten
Geräten Stromzufuhr unterbrechen.
3. Montage
Der Melder ist für die Deckenmontage von 2 bis 5 m Höhe vorgesehen. Der
Durchmesser Ø des überwachten Bereichs ist abhängig von der Montagehöhe
Montage:
– Frontabdeckung mittels Drehung im Gegenuhrzeigersinn entfernen, danach
Melder Oberteil abschrauben.
– Bohrlöcher am gewünschten Montageort anzeichnen und bohren.
– Leitung durch Kabeldurchführungen ziehen
– Melder mit Schrauben / Dübel Set befestigen.
– Melder Oberteil anbringen und anschrauben.
– Einstellungen gemäss Punkt 4 durchführen.
– Frontabdeckung mittels Drehung im Uhrzeigersinn befestigen.
Anschluss
L = Phase braun (oder schwarz)
N = Nulleiter blau
L' = geschaltete Phase schwarz
R = Schliesser Taster für externe Aktivierung des Timers
4. Einstellung der Regler
- Dämmerungsregler (LUX) : Drehen Sie das Potentiometer im Gegen-
uhrzeigersinn, um den LUX-Wert zu erhöhen. Der tiefste Wert (volle
Uhrzeigersinn-Drehung) ist 10 LUX, der höchste Wert ist 2000 LUX.
- Zeitregler (TIME): Drehen Sie das Potentiometer gegen den Uhrzeigersinn,
um von der kürzesten Zeit = Kurzimpuls, 1s, zur längsten Zeit, 16 min) zu
gelangen.
- Erfassungsbereich (SENS) : Drehen Sie das Potentiometer im
Gegenuhrzeigersinn, um den Erfassungsbereich zu vergrössern (max. 8m
Durchmesser). Um den Erfassungsbereich zu verringern, drehen Sie das
Potentiometer im Gegenuhrzeigersinn.
FR - Notice d'installation
1. Description du produit :
Détecteur de mouvement pour montage au plafond, portée 360 ° / 16 m
Fonction de détection de rideau, installation facile
2. Consignes de sécurité :
Avant l'installation, contrôler que les câbles électriques ne soient pas sous
tension. L'installation ne doit être faite que par des électriciens qualifiés. Les
réparations ne doivent être effectuées que par un atelier spécialisé.
3. Montage
Le détecteur est prévu pour un montage au plafond de 2 à 4 m de hauteur.
Le diamètre Ø de la zone surveillée dépend de la hauteur de montage
Pour le montage :
– Enlever le cache avant en le tournant dans le sens inverse des aiguilles d'une
montre, ensuite dévisser la partie supérieure du détecteur.
– Tracer et percer les trous à l'endroit souhaité du montage.
– Faire passer le câble par les passe-câbles
– Fixer le détecteur avec le kit de vis / et de chevilles.
– Mettre en place la partie supérieure du détecteur et la visser.
– Réglage suivant point 4
– Fixer le cache avant en le tournant dans le sens des aiguilles d'une montre.
Connection :
L = phase
N = neutre
L' pase commuteé
R = bouton fermeture pour activer le timer
4. Configuration du détecteur
- Niveau de luminosité (LUX): Tournez le potentiomètre dans contresens des
aiguilles d'une montre pour augmenter la valeur LUX. La valeur la plus basse
(rotation complète dans le sens inverse des aiguilles d'une montre) est de 10
LUX, la valeur la plus élevée est de 2000 LUX.
- Minuterie (TIME) : Tournez le potentiomètre contre le sens des aiguilles pour
passer du temps le plus court = impulsion courte, 1s, au temps le plus long 16
min
- Portée / Sensibilité (SENS) : Tournez le potentiomètre contre le sens des aiguilles
d'une montre pour augmenter la zone de détection (8 m max.). Pour diminuer la
zone de détection, tournez le potentiomètre dans le sens antihoraire.
