Das LiFeKinnex Power Module ist für die unterbrechungsfreie Stromversorgung von wechselstrombetriebenen Computergeräten vorgesehen.
Das Leistungsmodul ist nicht für das Anschließen medizinischer Produkte oder Geräte vorgesehen.
Bitte lesen Sie dieses Handbuch, bevor Sie Ihr Gerät installieren, um zu lernen, wie Sie das Produkt sicher verwenden.
Dieses Produkt ist ein nach IEC/EN 60601-1 zertifi ziertes medizinisches Leistungsmodul der Klasse I. Dieses Leistungsmodul ist für den Einsatz
mit IEC 60601-1 zertifi zierten Geräten in der Patientenumgebung und IEC 60601-1 und IEC 60950-1 zertifi zierten Geräten außerhalb der
Patientenumgebung ausgelegt.
Wechselstromeingang: 100-240 V~ 50/60-Hz. Maximale Ampere: 4,8 - 2,1 A.
Hergestellt für Ergotron von Green Cubes Technology www.greencubestech.com
Patente Ergotron.com/patents
Der Akku ist separat erhältlich.
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语
www.ergotron.com |
USA: 1-800-888-8458
888-83-080-G-00 rev. B • 06/19
Power Module
|
Europe: +31 (0)33-45 45 600
|
|
China: 400-120-3051
Japan: japansupport@ergotron.com
Gebruikersgids
Deutsch
1 of 15
Inhaltsverzeichnis
Verwandte Anleitungen für Ergotron LifeKinnex Power Module
Inhaltszusammenfassung für Ergotron LifeKinnex Power Module
- Seite 1 Power Module Deutsch Das LiFeKinnex Power Module ist für die unterbrechungsfreie Stromversorgung von wechselstrombetriebenen Computergeräten vorgesehen. Das Leistungsmodul ist nicht für das Anschließen medizinischer Produkte oder Geräte vorgesehen. Bitte lesen Sie dieses Handbuch, bevor Sie Ihr Gerät installieren, um zu lernen, wie Sie das Produkt sicher verwenden.
- Seite 2 Schließen Sie das Gerät nur direkt an eine passende Steckdose an. Bei diesem Produkt sollte kein Adapter verwendet werden. Ergotron übernimmt keinerlei Haftung für Schäden, wenn das Gerät fälschlich verwendet, falsch betrieben oder unangemessen repariert wurde. Unter solchen Umständen erlischt die Garantie.

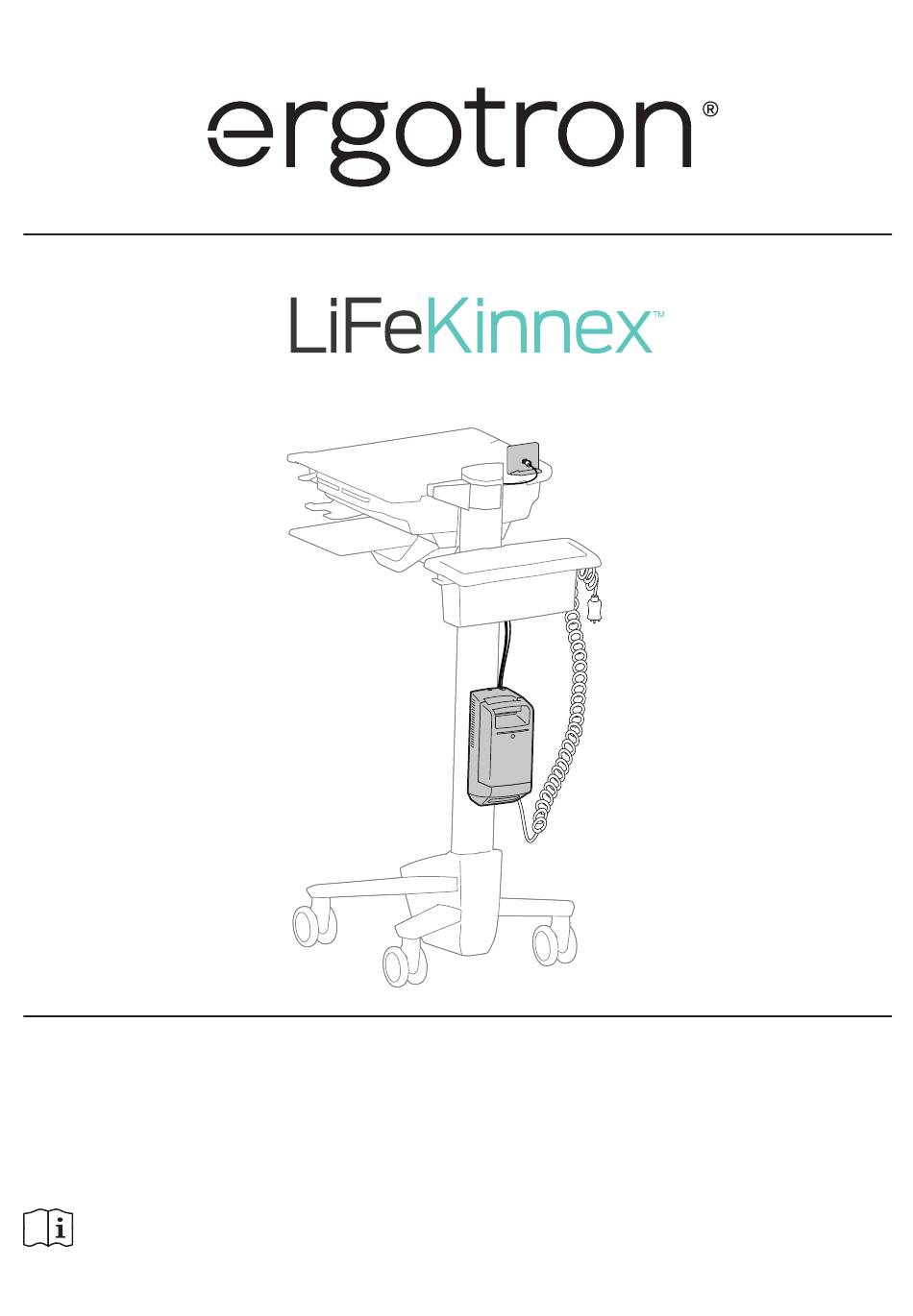

- Seite 3 Sicherheit Versuchen Sie nicht, die Leistungsmodule seriell oder parallel an andere Leistungsmodule anzuschließen. Dieses System wurde nicht für diesen Zweck entwickelt. Dieses Leistungsmodul darf nur von fachkundigem Personal installiert werden. Die Installation des Systems sollte stets in vertikaler Richtung erfolgen, wie auf dem Bild auf der Titelseite dargestellt.
-
Seite 4: Produkteigenschaften & Technische Daten
Interferenzen, die eine ungewünschten Betrieb hervorrufen können. UL 60601-1 Sicherheit von medizinischen Elektrogeräten CAN ICES3(A)/NMB-3(A). CAN/CSA C22 2 Nr. 601.1 Änderungen, die nicht ausdrücklich von Ergotron genehmigt wurden, könnten IEC 60601-1 ICES-003 Ausgabe 5, Klasse A zum Entzug der Genehmigung der Nutzung des Geräts führen. -
Seite 5: Benötigtes Werkzeug
Komponenten Leistungsmodul Untere Abdeckung Rückseitige Abdeckung Haltebügel Display Steckdosenleiste Spiralkabel T-Nut-Halterung M3 x 8mm M4 x 8mm M5 x 10mm Displayhalterung Schraube Schraube Schraube Kabelbinder Sechskantschlüssel Kabelband Der Akku ist separat erhältlich. Lithium-Eisen-Phosphat 245Wh, 916-333-00 Benötigtes Werkzeug 5 of 15 888-83-080-G-00 rev. - Seite 6 Entfernen Sie alle mit T-Nut montierten Komponenten aus Ihrem Wagen, welche die Installation des Leistungsmoduls beeinträchtigen könnten. SV41 Wagen hier dargestellt. 180˚ 180˚ Setzen Sie die Montagehalterung und die T-Nut-Halterungen zusammen. M5 x 10mm Draufsicht 6 of 15 888-83-080-G-00 rev. B • 06/19...
- Seite 7 Befestigen Sie die T-Nut-Halterung an der T-Nut Ihres Wagens. Befestigen Sie das Display an der gewünschten Stelle Ihres Wagens. 7 of 15 888-83-080-G-00 rev. B • 06/19...
- Seite 8 Öff nen Sie den Stauraum Ihres Wagens und platzieren Sie dort die Steckdosenleiste. Verlegen Sie die Kabel für das Display und die Steckdosenleiste nach unten durch den Stauraum bis zur Unterseite des Wagens. Stecken Sie alle 3 Kabel in das Leistungsmodul. WARNUNG: Das Anschließen von elektrischen Geräten an den Ausgang bewirkt praktisch die Einrichtung eines medizinischen Systems und kann zu einem verminderten...
- Seite 9 Befestigen Sie die untere Abdeckung, indem Sie das Spiralkabel seitlich herausführen und die Anzeige- und Steckdosenkabel durch den hinteren Kanal nach oben führen. M3 x 8mm 9 of 15 888-83-080-G-00 rev. B • 06/19...
- Seite 10 Befestigen Sie die Rückwand, während Sie die Display- und Steckdosenleistenkabel im Kanal unterbringen. M3 x 8mm Befestigen Sie das Leistungsmodul an der Montagehalterung am Wagen und fi xieren Sie es mit einer Schraube. M4 x 8mm Das Leistungsmodul wird auf die unteren Haken gesetzt und dann leicht angehoben, um die obere Lasche an der Halterung mit der Bohrung auszurichten, in dem die Schraube dann befestigt wird.
- Seite 11 Legen Sie den Akku ein, indem Sie ihn auf das Leistungsmodul legen. (Akku separat erhältlich.) Lassen Sie den Akku nicht auf das Leistungsmodul fallen. Ist der Akku ordnungsgemäß angedockt, leuchtet die Anzeige der Batterie 3 Sekunden lang auf. Wenn der Akku nicht richtig angedockt ist, drücken Sie nicht auf den Akku. Entfernen Sie den Akku und wiederholen Sie das Andocken.
- Seite 12 WLAN-Status. Dieses Symbol blinkt, um den Benutzer darüber zu informieren, dass WLAN konfi guriert werden muss. Eine Anleitung zum Anschluss des Geräts an das WLAN-Netzwerk fi nden Sie unter www.ergotron.com/lifekinnex Während des Ladevorgangs zeigt die LCD-Anzeige das Ladesymbol mit der verbleibenden Zeit im Akku an.
-
Seite 13: Service Und Wartung
BETRIEBSART BETRIEBSDETAILS Wechselstromeinspeisemodus Durch Anschluss des Leistungsmodul an eine Wechselstromquelle wird die Wechselstromspannung sowohl für den Aufl adevorgang als auch zur Versorgung des Ausgangs genutzt. Das austauschbare Akkupack und der Backup-Akku werden bei angeschlossenem Wechselstrom vollständig aufgeladen. Der Ladestrom ist abhängig von der Ausgangsbelastung. Die Restspannung wird zum Aufl... - Seite 14 ELEKTROMAGNETISCHE RICHTLINIE UND HERSTELLERERKLÄRUNG VON ELEKTROMAGNETISCHE RICHTLINIE UND HERSTELLERERKLÄRUNG VON ERGOTRON Richtlinie und Herstellererklärung – Elektromagnetische Emissionen Das Leistungsmodul ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung vorgesehen. Der Kunde oder der Benutzer des Leistungsmoduls sollte sicherstellen, dass es in einer solchen Umgebung eingesetzt wird.
- Seite 15 | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com © 2018 Ergotron, Inc. All rights reserved. Manufactured for Ergotron by Green Cubes Technology www.greencubestech.com. LiFeKinnex is a registered trademark of Ergotron, Inc. ™ 15 of 15...
