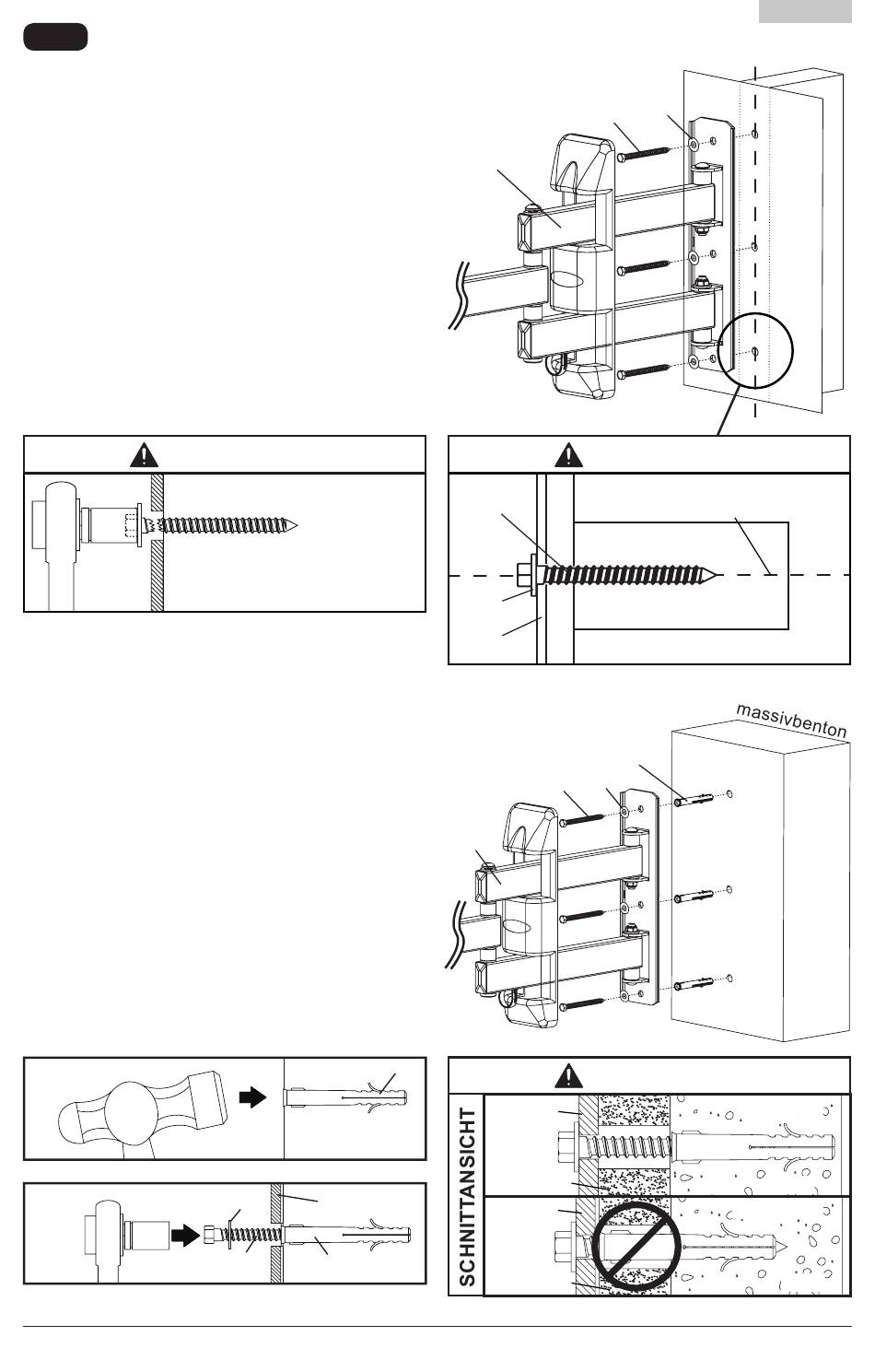

Anbringung an Wand

1
Holzständerwand
Verwenden Sie die Wandplatte (K) als
Schablone, achten Sie darauf, dass sie
waagerecht ausgerichtet ist, und markieren Sie
zwei Montagebohrungen entlang der Mittellinie
des Holzständers. Bohren Sie zwei Löcher mit
einem Durchmesser von 5 mm (3/16 Zoll) und
einer Tiefe von 83 mm (3 1/4 Zoll). Richten Sie
die Wandplatte (K) waagerecht aus und bringen
Sie sie mit zwei langen Schrauben (D)
Scheiben (H). Ziehen Sie die Schrauben fest an,
ohne sie zu überdrehen.
WARNUNG
Ziehen Sie die Schrauben
nicht zu fest an, damit es nicht
zu Beschädigungen kommt.
Beton
Richten Sie die Wandplatte (K) waagerecht aus
und verwenden Sie sie als Schablone, um sechs
Montagebohrungen zu markieren. Bohren Sie
sechs Löcher mit einem Durchmesser von 10
mm (3/8 Zoll) und einer Mindesttiefe von 83 mm
(3 1/4 Zoll). Setzen Sie zwei Dübel (E) in die
Bohrungen ein und bringen Sie die Wandplatte
(K) mit zwei langen Schrauben (D)
(H). Ziehen Sie die Schrauben fest an, ohne sie
zu überdrehen.
1
Bohren Sie Löcher und setzen Sie die Dübel (E) ein.
2
Legen Sie die Platte (K) über die Dübel (E), befestigen Sie sie
mit Schrauben (D) und Scheiben (H).
un d
un d Scheiben
E
massivbenton
H
K
E
D
15 von 16
D
K
WARNUNG
D
H
HolZSTäNDeRReIHe
K
SCHNITTANSICHT VON OBEN
E
H
D
K
WARNUNG
wandplatte
verputz/rigips
wandplatte
verputz/rigips
AUSGEGEBEN: 09-11-09
Deutsch
H
Lange Schrauben in
Mitte des Ständers.
FALSCH
beton
RICHTIG
beton
BLATT NR.: 202-9377-1
