Inhaltszusammenfassung für Philips Strand Lighting 100 plus series konsole
-
Seite 2: Strand Lighting Standorte
Lighting no asume responsabilidad por errores o omisiones que puedan aparecer. Cualquier comentario, sugerencia o correcciön con respecto a este manual, favor de dirijirlo a la oficina de Philips Strand Lighting más cercana. Le matériel décrit dans ce manuel est pour information seulement et est sujet à changements sans préavis. La compagnie Philips Strand Lighting n'assume aucune responsibilité... -
Seite 3: Wichtige Information
Philips Strand Lighting bietet für seine Produkte eine zweijährige eingeschränkte Zwei-Jahres-Garantie auf Material- und Fertigungsfehler beginnend mit dem Datum der Lieferung. Eine Kopie der Philips Strand Lighting Zwei-Jahres-Garantie bezüglich der speziellen Konditionen und Fristen kann von der Philips Strand Lighting Webseite www.strandlighting.com... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung INHALTSVERZEICHNIS Strand Lighting Standorte....................Innenseite Deckblatt WICHTIGE INFORMATION Warnungen und Anmerkungen........................1 Zusatzliche Informationen bezüglich DMX512....................1 Philips Strand Lighting begrenzte Zwei-Jahres-Garantie................1 INHALTSVERZEICHNIS VORWORT Über diese Anleitung .............................. 3 Product Description ..............................3 Zulassungs-Information............................3 In der Lieferung Enthaltene Teile ........................... 3 EINFÜHRUNG... -
Seite 5: Vorwort

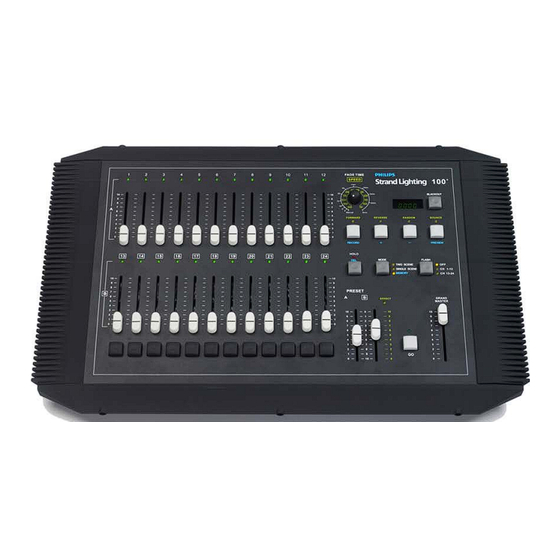

Rack montiert werden. Komplette Technische Spezifikationen siehe unter, "TECHNISCHE SPEZIFIKATIONEN" auf Seite Abbildung 1: 100 Plus Series Konsole 3. Zulassungs-Information Dieses Equipment ist in Übereinstimmung mit den internationalen Sicherheits-Standards 1EC950, UL1950, CS950 entwickelt und gefertigt worden und ist für den Einsatz als Teil eines Lichtsteuersystems vorgesehen. Es darf nicht für andere Zwecke, bei denen die Sicherheit von Personen gefährdet wäre, benutzt werden. -
Seite 6: Einführung
Bedienungsanleitung EINFÜHRUNG 1. 100 Plus Series Konsolen-Layout Abbildung 2 zeigt das Layout der Bedienelemente für die Steuerung der 100 Plus Series Konsole 100 Plus Series Konsole. Effekt Vorwärts / Memory Record Channel LED Effekt Rückwärts / Fade-Zeit / FX - Memory Vorwärts 1... - Seite 7 100 Plus Series Konsole Channel-Fader Ein Fader, der den Ausgang der dazugehörigen Dimmer-Nummer steuert. Fader Blitz -Taste Eine Moment-Taste, die im gedrückten Zustand den Pegel des entsprechenden Faders auf Voll schaltet. Welcher Fader angesprochen wird, hängt von der Einstellung der FLASH TASTE ab. Siehe unten (Blitz Modus-Taste).
-
Seite 8: Erste Schritte
3) können Sie mit dem Anschluss Ihrer 100 Plus Series Konsole an das Netz und an das Beleuchtungs-System beginnen. Anforderungen an den Aufstellungsort Die 100 Plus Series Konsole benötigt für die Installation eine feste, ebene Unterlage. (Es sei denn, das Gerät ist im Rack montiert - siehe "Rack Montage" auf Seite 7). -
Seite 9: Dmx512 - Anschluss
"Zusatzliche Informationen bezüglich DMX512" auf Seite 4. Rack Montage Wenn Sie die 100 Plus Series Konsole in einem Rack montieren wollen, entfernen Sie mit einem Inbus-Schlüssel die Innensechskant-Schrauben, mit denen die vier Seitenteile der Konsole befestigt sind. Benutzen Sie die 8 Montagelöcher (siehe Abbildung 5) um die Konsole im Rack zu befestigen. -
Seite 10: Produkt - Pflege
Anmerkung: Die Rackmontage der Konsole sollte vor dem Anschluss von Netz- und DMX512-Kabel erfolgen. 5. Produkt - Pflege Die 100 Plus Series Konsole benötigt nur sehr wenig Pflege und besitzt keine vom Anwender zu wartenden Teile. Vermeiden Sie, Flüssigkeiten auf das Equipment zu schütten. Sollte dies geschehen, trennen Sie das Equipment augenblicklich vom Netz. -
Seite 11: Konsolen- Bedienung
100 Plus Series Konsole KONSOLEN- BEDIENUNG 1. Zwei-Szenen-Betrieb Beim ersten Einschalten der Konsole startet diese im Zwei-Szenen-Modus.Die "Two Scene" LED leuchtet und zeigt an, dass sich die Konsole im Zwei-Szenen-Modus befindet. Siehe Abbildung 6. PREVIEW Modus-Taste und LED Anzeigen MODE... -
Seite 12: Zeitgesteuerte Überblendungen
Bedienungsanleitung 3. Zeitgesteuerte Überblendungen Für die zeitgesteuerte Überblendung kommt die gleiche Prozedur wie bei der manuellen Überblendung zum Einsatz, nur wird hier mit dem Fade-Time-Drehregler die gewünschte Überblendzeit eingestellt. Das LED-Display zeigt die eingestellte Überblendzeit an. Zeitgesteuerte Überblendungen können zwischen 0 (manuell) und 15Minuten variieren. -
Seite 13: Hold
100 Plus Series Konsole 5. Hold Ausschließlich im Einzel-Szenen-Modus besteht die Möglichkeit, durch Drücken der HOLD-Taste (siehe Abbildung 10) alle Dimmerausgänge "einzufrieren" und die Pegel aller 24 Fader manuell zurückzusetzen um eine andere Stimmung aufzubauen. RECORD PREVIEW Hold-Taste H OLD... -
Seite 14: Effekt - Zwei-Szenen-Modus
Bedienungsanleitung die aktuellen Fader-Pegel nur für die Fader, die am Effekt beteiligt sein sollen. Sie können jeden Pegel zwischen 1 und 100 wählen. Betätigen Sie eine der Effekt-Tasten- Forward (vorwärts), Reverse (rückwärts), Random (zufallsgesteuert), oder Bounce (hin-und her-laufend). Manual 5min. FORWARD REVERSE RANDOM... -
Seite 15: Memory-Betrieb
100 Plus Series Konsole 8. Memory-Betrieb Im Memory-Modus kann eine Stimmungsliste von bis zu 99 Speicherplätzen programmiert werden. Diese Stimmungen können in Sequenz abgefahren werden. Im Memory-Modus sind die blau beschrifteten Tasten. 2.5s 1.5s BLACKOUT 3min. 3.5s 0.5s 4min. 0.2s 4.5s... -
Seite 16: Playback- Modus
Bedienungsanleitung Playback- Modus Nach dem Speichern von Cues im Konsolen-Speicher können diese wiedergegeben werden. Es sind zwei Methoden möglich, eine unter Benutzung der GO-Taste (Flash-Modus-Taste) und die andere mittels der Preset Master A und Preset Master B. Go - Tasten - Playback Benutzen Sie die [ + ]-Taste, um zu dem gewünschten Anfangs-Speicherplatz zu gelangen. -
Seite 17: Löschen Aller Memories
100 Plus Series Konsole Drücken Sie die DELETE-Taste für 2 Sekunden. Damit wird momentan angewählte Memory gelöscht Display-Anzeige wechselt von "SP" zu "SS". Sie können mit dem nächsten zu löschenden Memory fortfahren. Löschen aller Memories Rufen Sie die Speicherfunktion auf, indem Sie bei gedrückt gehaltener MEMORY-Taste die RECORD-Taste betätigen. -
Seite 18: Technische Spezifikationen Elektrisch
Bedienungsanleitung TECHNISCHE SPEZIFIKATIONEN 1. Elektrisch Versorgungsspannung: Universal-Netzteil 90-240V Zulassungen: CE-gekennzeichnet mit UL-gelistetem und cUL-konformen Netzteil Anschlüsse: 1 DMX512 Ausgans-Port (XLR5F) 2. Mechanisch Aufbau: Stabiles gebogenes Stahlgehäuse und flammenhemmende ABS Bedienelemente Betriebstemperatur: 0° bis 40°C / 32° bis 104°F (Umgebung) Feuchtigkeit: 0% - 95% nicht kondensierend Lagertemperatur: 0°... - Seite 19 100 Plus Series Konsole ANMERKUNGEN Mechanisch...
