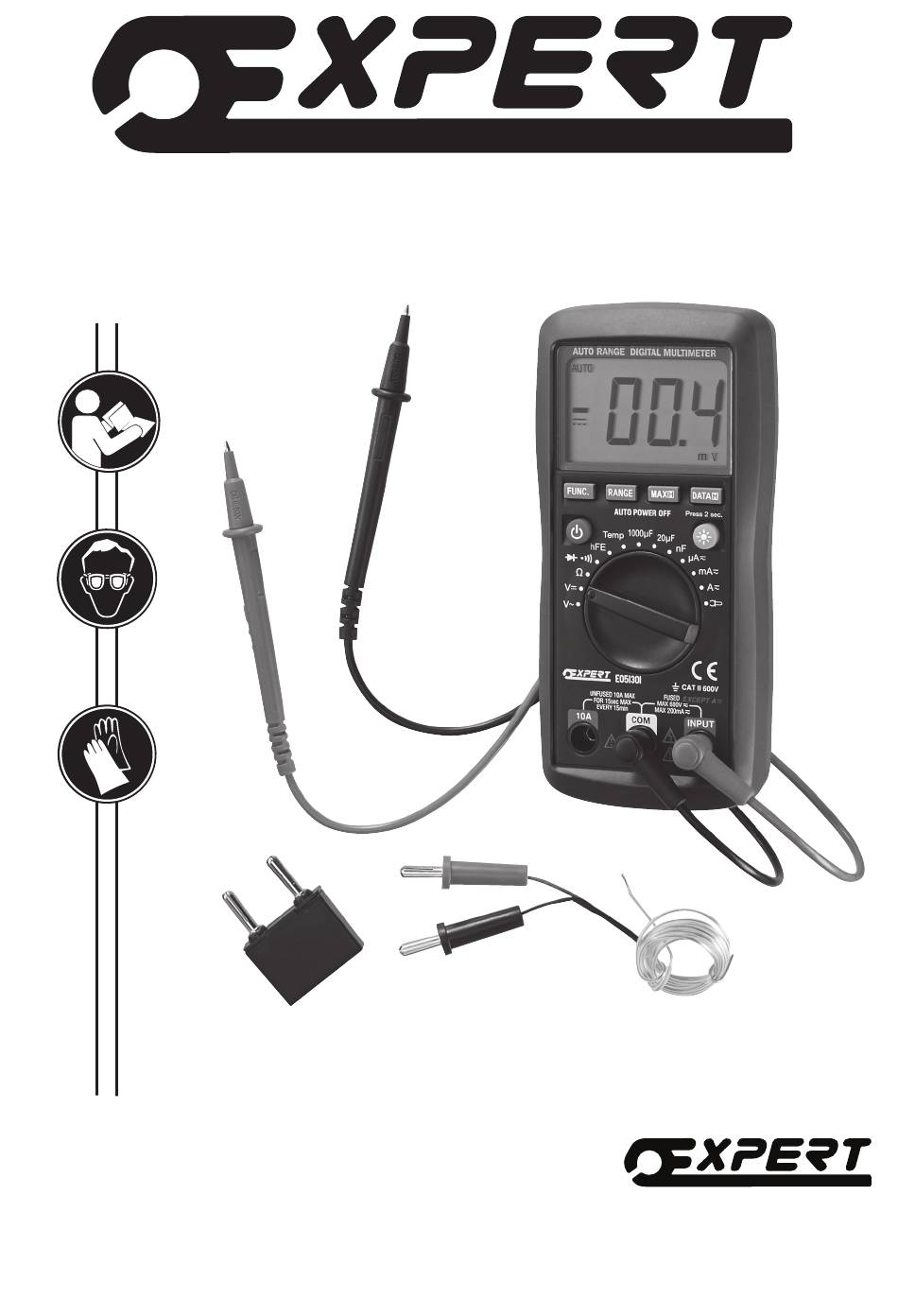

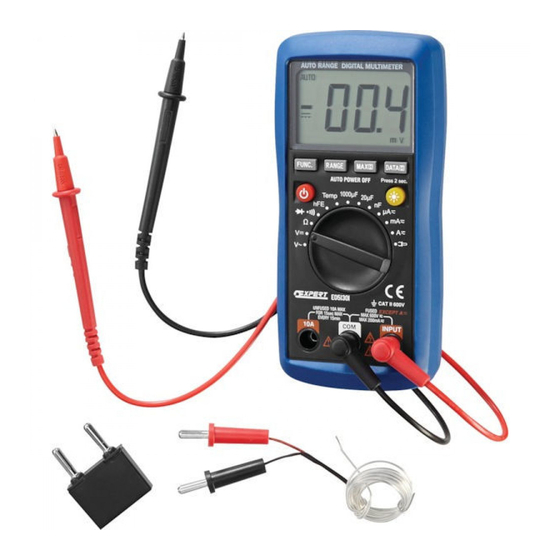

- Seite 1 E051301 NU-E051301/0115 NM.1010LF2 6 Rue Gustave Eiffel 91420 MORANGIS- France NU-NM.1010LF2/1212 788395 http://www.expert-tool.com...
-
Seite 18: Sicherheitsinformationen
ACHTUNG NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE.DIESE BETRIEBSANWEISUNG VOR INBETRIEB- NAHME DIE MASCHINE UNBEDINGT LESEN. DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN INFORMATIONEN DEM BEDIENER ZUGÄNGLICH ZU MACHEN. DIE NICHTEIN- HALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN. SICHERHEITSINFORMATIONEN der Prüfkabel zuerst das stromführende Prüfkabel abziehen. -
Seite 19: Wartung
Fahrenheit Celsius Durchgangsprüfung Messung mit Zange (optional) für mehr Anwendungsmöglichkeiten des Messgeräts Automatischer Messbereich Dieses Produkt wurde gemäß CAN/CSA-C22.2 NO. 61010-1, zweite Ausgabe, einschließlich Anhang 1 oder spätere Version derselben Norm mit denselben Prüfanforderungen geprüft. WARTUNG Für dauerhaften Brandschutz dürfen durchgebrannte Sicherungen nur durch neue Sicherungen derselben Stärke ersetzt werden. -
Seite 20: Spezifikationen
SPEZIFIKATIONEN Die Genauigkeit gilt für einen Zeitraum von einem Jahr nach der Kalibrierung und bei 18°C bis 28°C, bei einer Luftfeuchtigkeit von < 75%. Die Genauigkeit entspricht folgender Formel: ± ([% der Anzeige]+[Anzahl der niederwertigen Stellen]) Gleichspannung Wechselspannung Bereich Auflösung Genauigkeit Bereich Auflösung Genauigkeit 200mV 0,1mV ± (0,8% + 5) 0,001V ± (1,0% + 5) 0,01V 0,01V 0,01V 200V 0,1V 250V ± (1,2% + 5) 200V 0,1V 250V ± (1% + 5) Eingangsimpedanz: 10MΩ Frequenzbereich: 40Hz ~ 400Hz Eingangsimpedanz: 10 MΩ Überlastschutz: 250V DC/AC eff Überlastschutz: 250V DC/AC eff Ansprechverhalten: Durchschnittlich, kalibriert in Sinuswelle Max. - Seite 21 Wechselstrom (mit Zange) Max. Eingangsspannung: 200mV Bereich Auflösung Genauigkeit Frequenzbereich: 40Hz ~ 400Hz Ansprechverhalten: Durchschnittlich, kalibriert in Messgerät 0,1mV/0,1A ± (1,5%+5) 200A Sinuswelle RMS Messgerät 1mV/1A ± (1,5%+5) 1000A Widerstand Temperatur (°C, °F) Bereich Auflösung Genauigkeit Bereich Auflösung Genauigkeit 200Ω 0,1Ω ± (1,2% + 5) -20°C ~ 1000°C 1°C -2o°C ~ 0°C ± (5%+4) 2kΩ...
- Seite 22 BEDIENUNGSANWEISUNG Datenhaltemodus Drücken Sie auf die .ʺ ʺ Taste, damit die aktuelle Anzeige auf dem Display verbleibt. Als Indikator erscheint das Symbol " " auf dem Display. Zum Verlassen des Datenhaltemodus drücken Sie diese Taste einfach noch einmal." " verschwindet. Manueller Messbereich und Automatischer Messbereich In Messfunktionen, die sowohl den automatischen Messbereichsmodus als auch den manuellen Messbereichsmodus haben, geht das Messgerät standardmäßig in den automatischen Messbereichsmodus.
- Seite 23 6. K lemmen Sie den zu messenden Stromkreis in die Zange ein. Hinweis: Jedesmal sollte nur ein Kabel eingeklemmt werden, und das Kabel sollte sich in der Mitte der Zangenbacken befinden. 7. D en Messwert auf dem Display ablesen. Für Gleichstrommessungen wird auch die Polarität des positiven (+) Ausgangskabels der Zange angezeigt. Hinweis: 1. W enn das Display im manuellen Modus den Überbereichsindikator "OLʺ anzeigt, sollte ein höherer Messbereich ausgewählt werden. 2. Den geprüften Stromkreis nicht mit Hand oder Haut berühren. 3. Ü bereinstimmungsproblem zwischen dem Messgerät und der Empfindlichkeit der Zange: a. Die Empfindlichkeit der übereinstimmenden Zange beträgt 0,1A/0,1mV. Wenn Sie eine übereinstimmende Zange verwenden, stimmt der Anzeigewert mit dem Messwert überein. b. Wenn Sie eine Zange verwenden, deren Empfindlichkeit nicht 0,1A/0,1 mV beträgt, sollten Sie die aktuelle Anzeige um einen Faktor multiplizieren, der von der verwendeten Zange bestimmt wird.
-
Seite 24: Ersetzen Der Batterien
2. Siehe Abbildung 2, schließen Sie das Adapter an die "COM" Klinkenbuchse und die "INPUT" Klinkenbuchse an. Die Verbindung nicht umkehren. 3. ldentifizieren Sie, ob es sich um einen NPN- oder PNP-Transistor handelt. Emitter-, Basis- und Kollektorleitung ermitteln. Die Kabel des zu prüfenden Transistors in die entsprechenden Löcher der Transistorprüfbuchse des Adapters stecken. 4. Diese Anzeige zeigt den ungefähren FE Wert an. Abb. 2 Transistorprüfbuchse Temperatur messen Hinweis Denken Sie zum Vermeiden möglicher Schäden am Messgerät oder anderen Ausrüstungen daran, dass das mit dem Messgerät gelieferte Typ K Thermoelement bis 250°C zugelassen ist, während das Messgerät für -20°C bis +1000°C und 0°F bis 1800°F zugelassen ist. -
Seite 25: Ersetzen Der Sicherungen
ERSETZEN DER SICHERUNGEN Die Sicherung braucht nur selten ersetzt zu werden und brennt fast immer wegen eines Bedienfehlers durch. Zum Ersetzen der F 250mA/250V Sicherung öffnen Sie den Batteriedeckel und ersetzen Sie die durchgebrannte Sicherung durch eine neue derselben Stärke. Die Batterieabdeckung wieder installieren und verschließen.
