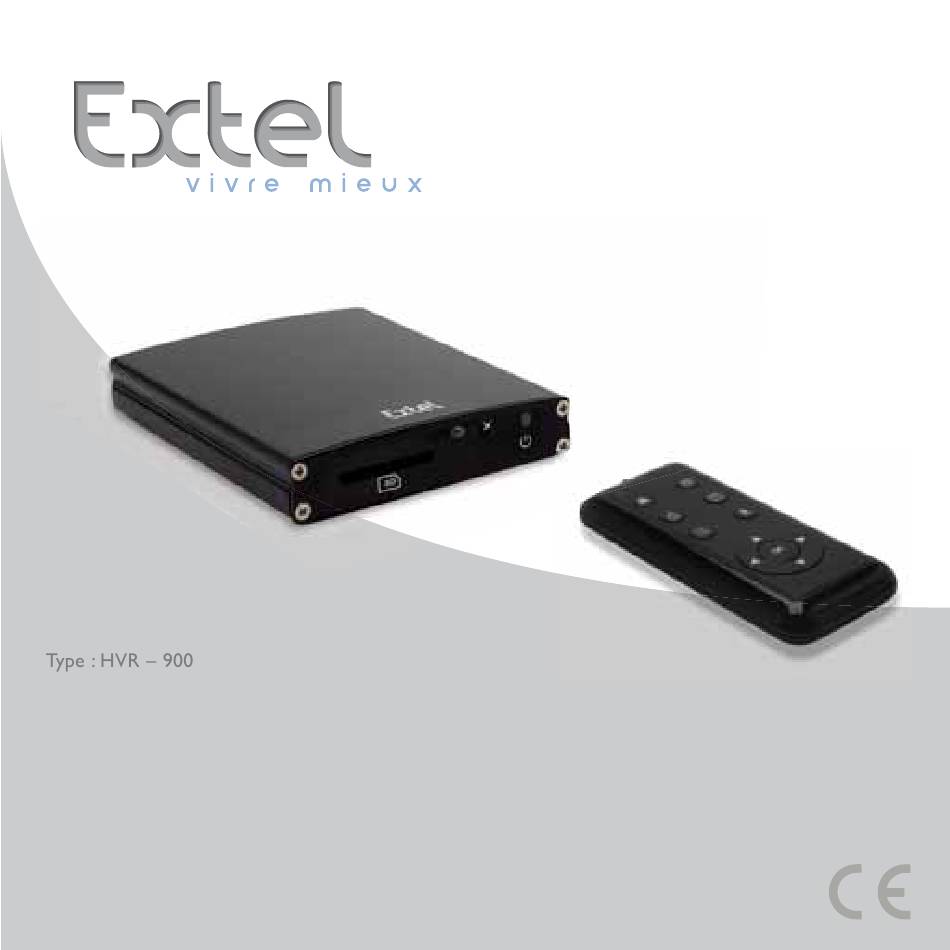

  • Seite 1 WESVDD 82700 SER.R1 Ed. 01-2012 V2 Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie- en Gebruiksaanwijzing Installations und Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    SOMMAIRE CONSIGNES DE SÉCURITÉ 2. COMPOSITION DU KIT 3. CONNEXIONS DU LECTEUR 4. LES DIFFÉRENTES FONCTIONS 5. UTILISATION CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 3: Consignes De Sécurité

    Avertissement : Mesures de sécurité : L’utilisateur de ce système est responsable et se doit de ATTENTION vérifier si la surveillance est conforme à la loi en vigueur dans le pays d’utilisation. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 4: Composition Du Kit

    2. COMPOSITION DU KIT CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 5: Connexions Du Lecteur

    3. CONNEXIONS DU LECTEUR Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 6: Les Différentes Fonctions

    4. LES DIFFÉRENTES FONCTIONS CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 7: Utilisation

    5. UTILISATION CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 8 INIT. Enregistrer Lecture Réglage syst. Langue Formater Info carte CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 9 Vérifier que la carte SD est déverrouillée. Pour une première utilisation il est recommandé de formater la carte SD avant utilisation. Info carte : informations sur la carte SD (Taille totale, pourcentage occupé et restant). CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 10 ATTENTION: cette fonction n’est valide que pour une seule entrée caméra : celle visualisée sur l’écran Enregistrement manuel Réglage enregtr. Programme Remplacer Détect Mouvt Tempo Alarme Définition de l’image enregistrée CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 11 Detect mouvt : définition de la zone de détection. Zone detect : Sensibilité : réglage de la sensibilité de détection. Sélection : N : Basse / M : Moyenne / H : Haute CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 12 Calendrier pour activer automatiquement les enregistrements : Tempo Réglage syst • Mode ré-écriture CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 13 En cas de besoin, note site technique est à votre disposition : www.cfi-extel.com € HOTLINE : Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.
  • Seite 14 INDICE DISPOSIZIONI DI SICUREZZA COMPOSIZIONE DEL KIT CONNESSIONE DEL LETTORE LE DIFFERENTI FUNZIONI UTILIZZO CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 15: Disposizioni Di Sicurezza

    1. DISPOSIZIONI DI SICUREZZA Importante! Avvertenza: Misure di sicurezza: L’utente del presente sistema deve verificare sotto la sua ATTENZIONE responsabilità che la sorveglianza sia conforme alle leggi vigenti nel paese di utilizzo. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 16: Composizione Del Kit

    2. COMPOSIZIONE DEL KIT CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 17 3. CONNESSIONE DEL LETTORE Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 18 4. LE DIFFERENTI FUNZIONI CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 19 5. UTILIZZO CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 20 CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 21 Language: si può scegliere tra l’inglese, francese e tedesco Time: regolazione della data e dell’ora Format: cancellare tutti i file sulla scheda SD (formattazione). Card Info. : Informazioni sulla scheda SD (Capacità totale, spazio occupato e rimanente). CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 22 ATTENZIONE: questa funzione è valida per un unico ingresso telecamera, ossia quel- lo visualizzato sullo schermo. Registrazione manuale: Definizione dell’immagine registrata: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 IT10...
  • Seite 23 Registrazione a seguito del rilevamento di un movimento: Alarm Period : durata cicalino. N.B.: Motion Detection : definizione della zona di rilevamento Mask Area: Sensitivity: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 IT11...
  • Seite 24 Calendario per attivare automaticamente le registrazioni : • Overwrite setting CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 IT12...
  • Seite 25 Lo scontrino o la fattura costituiscono prova della data di acquisto. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 IT13...
  • Seite 26 ÍNDICE INSTRUCCIONES DE SEGURIDAD COMPOSICIÓN DEL KIT CONEXIONES DEL REPRODUCTOR FUNCIONES UTILIZACIÓN CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 27: Instrucciones De Seguridad

    Medidas de seguridad: El usuario de este sistema tendrá que responsabilizarse de ATENCIÓN este último y deberá comprobar que la videovigilancia está permitida por la ley vigente en el país de utilización. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 28: Composición Del Kit

    2. COMPOSICIÓN DEL KIT CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 29 3. CONEXIONES DEL REPRODUCTOR Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 30 4. FUNCIONES CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 31 5. UTILIZACIÓN CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 32 CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 33 Time : ajuste de la fecha y de la hora Format: borre todos los archivos de la tarjeta SD (formateo). Card Info.: información sobre la tarjeta SD (tamaño total, porcentaje de espacio ocupado restante).. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 34 ATENCIÓN: esta función sólo es válida para una única entrada de cámara: la que se visualiza en la pantalla Grabación manual : Definición de la imagen grabada : CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 ES10...
  • Seite 35 Grabación tras detectar un movimiento : Alarm period: duración del avisador RECORDATORIO: Motion Detection: definición de la zona de detección. Mask Area: Sensitivity: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 ES11...
  • Seite 36 Calendario para activar automáticamente las grabaciones : • Overwrite setting CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 ES12...
  • Seite 37 A garantia não cobre: os consumíveis (pilhas, baterias, etc.) e os danos ocasionados por: uma má utilização, má instalação, intervenção exterior, deterioração por choque físico ou eléctrico, queda ou fenómeno atmosférico. O talão de caixa ou a factura comprova a data de compra. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 ES13...
  • Seite 38 SUMÁRIO INSTRUÇÕES DE SEGURANÇA COMPOSIÇÃO DO KIT CONEXÕES DO LEITOR AS DIFERENTES FUNÇÕES UTILIZAÇÃO CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 39: Instruções De Segurança

    Importante! Advertência: Medidas de segurança: O utilizador deste sistema é responsável e deve atenção ve- ATENÇÃO rificar se a vigilância é conforme com a lei em vigor no país de utilização. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 40: Composição Do Kit

    2. COMPOSIÇÃO DO KIT CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 41 3. CONEXÕES DO LEITOR Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 42 4. AS DIFERENTES FUNÇÕES CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 43 5. UTILIZAÇÃO CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 44 CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 45 Language: tem à escolha entre o inglês, francês e alemão. Time: regulação da data e da hora Format: suprimir todos os ficheiros na carta SD (formatagem). Card Info.: informações sobre o cartão SD (tamanho total, percentagem ocupado e restante). CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 46 ATENÇÃO: esta função apenas é válida para uma única entrada de câmara: a que é visualizada no ecrã. Registo manual : Definição da imagem registada : CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 PT10...
  • Seite 47 Registo após uma detecção de movimento : Alarm Period: duração do sinal sonoro AVISO: Motion Detection: definição da zona de detecção. Mask Area: Sensitivity: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 PT11...
  • Seite 48 Calendário para activar automaticamente os registos : • Overwrite setting CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 PT12...
  • Seite 49 A garantia não cobre: os consumíveis (pilhas, baterias, etc.) e os danos ocasionados por: uma má utilização, má instalação, intervenção exterior, deterioração por choque físico ou eléctrico, queda ou fenómeno atmosférico. O talão de caixa ou a factura comprova a data de compra. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 PT13...
  • Seite 50 CONTENTS SAFETY INSTRUCTIONS COMPOSITION OF THE KIT CONNECTIONS OF THE DRIVE THE DIFFERENT FUNCTIONS CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 51: Safety Instructions

    Important ! Warning : Safety measures : The user of this system is responsible for checking whether CAUTION the surveillance is compliant with the law in force in the country of use. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 52: Composition Of The Kit

    2. COMPOSITION OF THE KIT CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 53: Connections Of The Drive

    3. CONNECTIONS OF THE DRIVE Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 54: The Different Functions

    4. THE DIFFERENT FUNCTIONS CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 55: Use

    5. USE CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 56 CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 57 Language: you can choose between English, French and German. Time: setting the date and the time Format: erase all the files on the SD card (formatting). Card Info.: information on the SD card (total size, percentage occupied and remainder). CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 58 WARNING: This function is only valid for one camera input: the one displayed on the screen. Manual recording Definition of the recorded image CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 GB10...
  • Seite 59 Recording following motion detection Alarm Period: buzzer time REMINDER: Motion Detection: definition of the detection area. Mask Area: Sensitivity: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 GB11...
  • Seite 60 Schedule to activate automatically the records : • Overwrite setting CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 GB12...
  • Seite 61 If necessary, our technical website is at your disposal www.cfi-extel.com € HOTLINE : Last version of the dowloadable manual in color on : www.cfi-extel.com GUARANTEE CONDITIONS: This device is guaranteed for labour and parts in our premises. The guarantee does not cover: the consumables (batteries, etc.) and the damages caused by: misuse, improper installation, external intervention, deterioration by mechanical or electrical shock, fall or atmospheric phenomenon.
  • Seite 62 INHOUD VEILIGHEIDSINSTRUCTIES SAMENSTELLING VAN DE KIT AANSLUITINGEN OP DE LEZER DE VERSCHILLENDE FUNCTIES GEBRUIK CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 63: Veiligheidsinstructies

    Veiligheidsmaatregelen: De gebruiker van dit systeem is verantwoordelijk en is verplicht om te controleren of de videobewaking in overeenstemming is OPGELET met de wetgeving in het land waarin het wordt gebruikt. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 64: Samenstelling Van De Kit

    2. SAMENSTELLING VAN DE KIT CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 65: Aansluitingen Op De Lezer

    3. AANSLUITINGEN OP DE LEZER Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 66: De Verschillende Functies

    4. DE VERSCHILLENDE FUNCTIES CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 67: Gebruik

    5. GEBRUIK CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 68 CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 69 Time: instellen van de datum en de tijd Format: om alle bestanden op de SD-kaart te wissen (formatteren). Card Info.: Informatie over de SD kaart (totale omvang, bezet en resterend percentage). CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 70 LET OP: Deze functie is uitsluitend geldig voor één enkele camera-ingang: de op het scherm weergegeven camera Handmatige opname: Kwaliteit van de opgenomen beelden: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 NL10...
  • Seite 71 Opname na een bewegingsdetectie: Alarm Period: Duur van het geluidsalarm HERINNERING: Motion Detection: definitie van de zone waarin de bewegingsdetectie plaatsvindt. Mask Area: Sensitivity: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 NL11...
  • Seite 72 Kalender om de opnames automatisch te activeren : • Overwrite setting CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 NL12...
  • Seite 73 : verkeerd gebruik, slechte installatie, interventie van buitenaf, beschadiging door fysieke of elektrische schok, val of atmosferisch verschijnsel. De kassabon of de factuur dient als bewijs van de aankoopdatum. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2 NL13...
  • Seite 74 INHALTSVERZEICHNIS SICHERHEITSEMPFEHLUNGEN ZUSAMMENSETZUNG DES BAUSATZES ANSCHLUSS DES LESEGERÄTS DIE UNTERSCHIEDLICHEN FUNKTIONEN VERWENDUNG CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 75: Sicherheitsempfehlungen

    1. SICHERHEITSEMPFEHLUNGEN Wichtig ! Warnung : Sicherheitsmaßnahmen : Der Verwender dieses Systems ist für dieses verantwortlich und ACHTUNG muss überprüfen, ob die Überwachung den gültigen Gesetzen in dem Verwendungsland entspricht. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 76: Zusammensetzung Des Bausatzes

    2. ZUSAMMENSETZUNG DES BAUSATZES CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 77: Anschluss Des Lesegeräts

    3. ANSCHLUSS DES LESEGERÄTS Video Audio CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 78: Die Unterschiedlichen Funktionen

    4. DIE UNTERSCHIEDLICHEN FUNKTIONEN CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 79: Verwendung

    5. VERWENDUNG CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 80: Systemeinsrellung

    EINSTELLUNGEN Aufn.Einstellung Wiedergabe Systemeinsrellung Sprache Formatierung Karten-Info CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 81 Sprache : sie haben die Wahl zwischen Englisch, Französisch und Deutsch. Systemeinsrellung Sprache Formatierung Karten-Info Format : alle Dateien auf der SD Karte löschen (Formatierung). Karten info : Informationen zur SD-Karte (Gesamtkapazität, besetzt verfügbarer Platz in Prozent). CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...

  • Seite 82: Aufnahmeeinstellung

    ACHTUNG: Diese Funktion gilt nur für den auf dem Bildschirm abgebildeten Kame- raeingang Manuelle Speicherung : Aufnahmeeinstellung Zeitplan Üherschreiben Bildrate Bewegungssensor Alarm Dauer Beschreibung des eingespeicherten Bilds : CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 83 Speicherung nach einer Meldung des Bewegungsmelders: Alarm Dauer: Länge des Klingel-Alarmtons ZUR ERINNERUNG: Bewegungssensor: Bestimmung des Bewegungsbereichs. Erkennungsfläche: Empfindlichkeit: CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 84 Kalender, um automatisch die Aufnahmen zu aktivieren : Zeitplan Réglage syst • Ü herschrelben CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 85 (Batterien, Akkus, usw.) sowie Schäden, die verursacht wurden durch: eine falsche Behandlung, falsche Installation, äußere Einflüsse, Beschädigung durch physischen oder elektrischen Schock, Sturz oder atmosphärische Erscheinungen. Der Kassenzettel oder die Rechnung dienen als Nachweis für das Kaufdatum. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 86 CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 87 - Verbrauchte Batterien und nicht mehr benützte Geräte sind Sondermüll. Sie enthalten möglicherweise gesundheits- und umweltschädliche Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe. CFI EXTEL WESVDD 82700 SER.R1 - 01/2012 - V2...
  • Seite 88 • France : Hotline : 0 892 350 069 (0,337€ ttc/min) • Italia : Assistenza Tecnica : +39 02 96488273 assistenza@cfi-extel.com • España : Asistencia técnica : 902 109 819 sat-hotline@cfi-extel.com • Portugal : Serviço de apoio ao cliente : 707 201 138 www.cfi-extel.com,...
