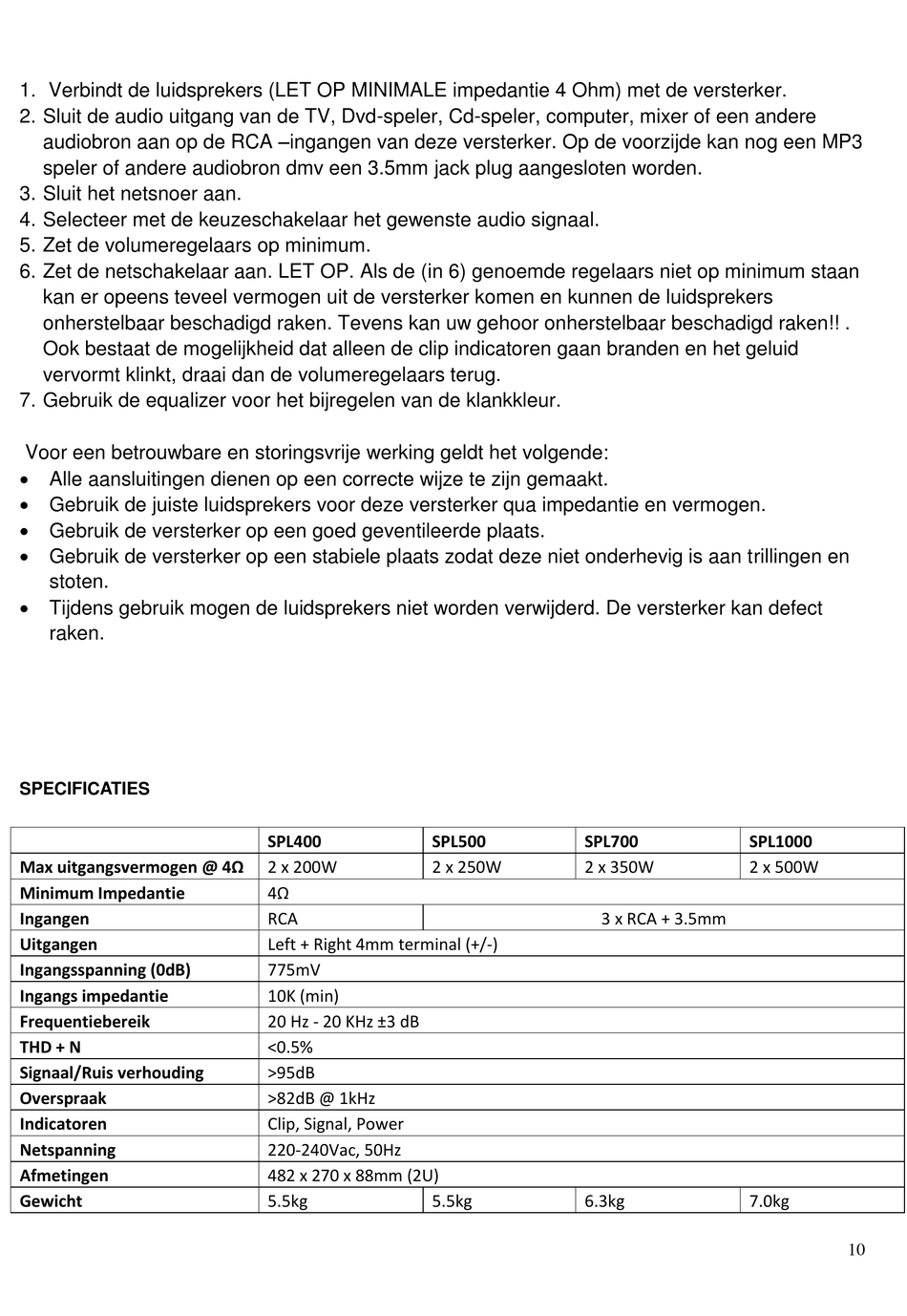

qtxsound SPL400 Gebrauchsanleitung Seite 10

1. Verbindt de luidsprekers (LET OP MINIMALE impedantie 4 Ohm) met de versterker.
2. Sluit de audio uitgang van de TV, Dvd-speler, Cd-speler, computer, mixer of een andere
audiobron aan op de RCA –ingangen van deze versterker. Op de voorzijde kan nog een MP3
speler of andere audiobron dmv een 3.5mm jack plug aangesloten worden.
3. Sluit het netsnoer aan.
4. Selecteer met de keuzeschakelaar het gewenste audio signaal.
5. Zet de volumeregelaars op minimum.
6. Zet de netschakelaar aan. LET OP. Als de (in 6) genoemde regelaars niet op minimum staan
kan er opeens teveel vermogen uit de versterker komen en kunnen de luidsprekers
onherstelbaar beschadigd raken. Tevens kan uw gehoor onherstelbaar beschadigd raken!! .
Ook bestaat de mogelijkheid dat alleen de clip indicatoren gaan branden en het geluid
vervormt klinkt, draai dan de volumeregelaars terug.
7. Gebruik de equalizer voor het bijregelen van de klankkleur.
Voor een betrouwbare en storingsvrije werking geldt het volgende:
 Alle aansluitingen dienen op een correcte wijze te zijn gemaakt.
 Gebruik de juiste luidsprekers voor deze versterker qua impedantie en vermogen.
 Gebruik de versterker op een goed geventileerde plaats.
 Gebruik de versterker op een stabiele plaats zodat deze niet onderhevig is aan trillingen en
stoten.
 Tijdens gebruik mogen de luidsprekers niet worden verwijderd. De versterker kan defect
raken.
SPECIFICATIES
Max uitgangsvermogen @ 4Ω
Minimum Impedantie
Ingangen
Uitgangen
Ingangsspanning (0dB)
Ingangs impedantie
Frequentiebereik
THD + N
Signaal/Ruis verhouding
Overspraak
Indicatoren
Netspanning
Afmetingen
Gewicht
SPL400 SPL500
2 x 200W 2 x 250W
4Ω
RCA
Left + Right 4mm terminal (+/-)
775mV
10K (min)
20 Hz - 20 KHz ±3 dB
<0.5%
>95dB
>82dB @ 1kHz
Clip, Signal, Power
220-240Vac, 50Hz
482 x 270 x 88mm (2U)
5.5kg 5.5kg
SPL700 SPL1000
2 x 350W 2 x 500W
3 x RCA + 3.5mm
6.3kg 7.0kg
