Instruction Leaflet
Bedienungsanleitung
Hojas de instrucciones
Feuille d'instructions
Foglio d'instruzioni
Betjeningsvejledning
Instructies
Instruktionsfolder
Figures / Abbildung / Figura / Figurer / Afbeeldingen
1

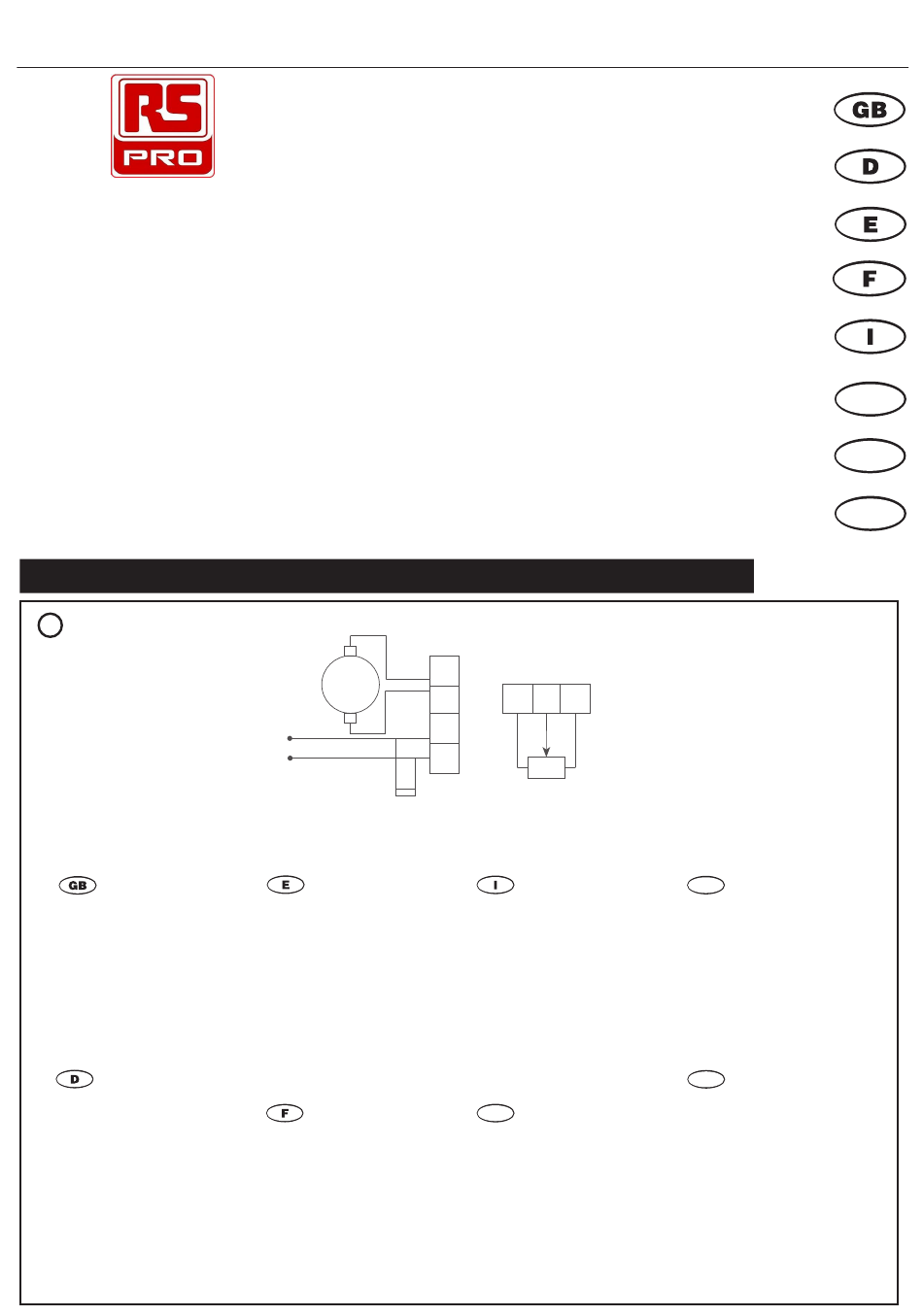

Controller Connections
A. Motor Armature
B. Input Voltage
C. Motor
D. Supply
E. Motor Field
(only with battery supply)
F. Speed Control
Potentiometer
Anschlüsse des
Steuergeräts
A. Motoranker
B. Eingangsspannung
C. Motor
D. Versorgung
E. Motorfield
(nur bei
Batterieversorgung)
F. Drehzahlpotentiometer
Low Voltage d.c. Motor Controllers
Steuergeräte für Niederspannungs-
Controladores de motores d.c. de baja tensión
Commandes de moteurs c.c. à basse tension
Controllori motori c.c. a bassa tensione
Gelijkstroom-motorregelaars,laagspanning
A
Motor
Armature
+
+
B
E
Motor Field
(only with battery supply)
Contectores del
controlador
A. Inducido
B. Tensión de entrada
C. Motor
D. Bateria
E. Campo del motor
(solo en caso de
alimentación por bateria)
F. Potenciómetro de control
de velocidad
Connexions de la
commande
A. Induit du moteur
B. Tension d'entrée
C. Moteur
D. Alimentation
E. Inducteur du moteur
(avec batterie seulement)
F. Potentiomètre de contrôle
du régime
Gleichstrommotoren
DC-lavspændingsmotorstyringer
Lågvolt likströms motorkontroller
-
C
Motor
S
L
H
D
Supply
-
F
Speed Control
Potentiometer
Collegamenti del
controllore
A. Armatura motore
B. Tensione di ingresso
C. Motore
D. Alimentazione
E. Campo motore
(solo con alimentazione a
batteria)
F. Potenziometro di controllo
velocità
DK
Styringstilslutninger
A. Motoranker
B. Indgangsspænding
C. Motor
D. Strømforsyning
E Motorfelt
(kun ved batteriforsyning)
F. Potentiometer til
hastighedskontrol
09/2000
NL
Regelaaraansluitingen
A. Anker van de motor
B. Ingangsspanning
C. Motor
D. Voeding
E. Motorveld
(alleen met accuvoeding)
F. Potentiometer voor
toerentalregeling
SE
Kontrollanslutningar
A. Motorankare
B. Input spänning
C. Motor
D. Strömförsörjning
E. Motorfält
(endast med
batteriförsörjning)
F. Potentiometer
hastighetskontroll
V8992
DK
NL
SE
