Phywe 13727-99 Betriebsanleitung

PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10
D-37079 Göttingen
Telefon +49 (0) 551 604-0
Fax +49 (0) 551 604-107
E-mail info@phywe.de
Internet www.phywe.de
Betriebsanleitung
Das Gerät entspricht
den zutreffenden
EG-Rahmenrichtlinien

INHALTSVERZEICHNIS

1 SICHERHEITSHINWEISE
2 ZWECK UND EIGENSCHAFTEN
3 FUNKTIONS- UND BEDIENELEMENTE
4 ANSCHLÜSSE, BEDIENELEMENTE;
DETAILLIERTE ANGABEN
5 HANDHABUNG
6 BETRIEBSHINWEISE
7 TECHNISCHE DATEN
8 GERÄTELISTE
9 ENTSORGUNG
1 SICHERHEITSHINWEISE
Vor Inbetriebnahme des Gerätes ist die Betriebsanlei-
•
tung sorgfältig und vollständig zu lesen. Sie schützen
sich und vermeiden Schäden an Ihrem Gerät.
Verwenden Sie das Gerät nur für den vorgesehenen
•
Zweck.
www.phywe.de, © All rights reserved
Vielkanalanalysator (VKA)

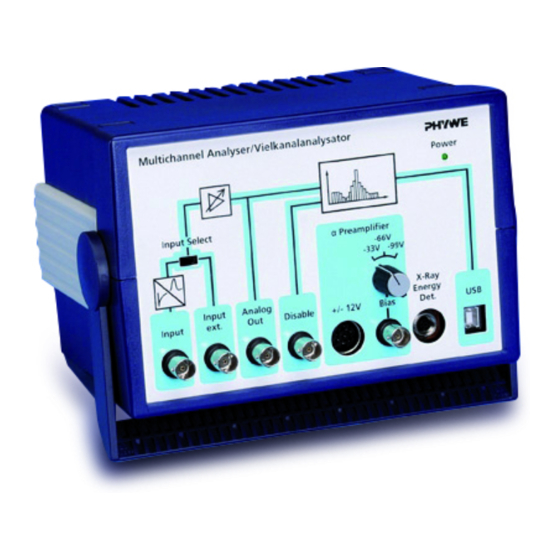

Abb. 1: 13727-99, Vielkanalanalysator (VKA)
Das Gerät ist nur zum Betrieb in trockenen Räumen, die
•
kein Explosionsrisiko aufweisen, vorgesehen.
Vor dem Anlegen der Netzspannung muss sichergestellt
•
werden, dass der Schutzleiter des Netzteils ordnungs-
gemäß mit dem Schutzleiter des Netzes verbunden ist.
Der Netzstecker darf nur in eine Netzsteckdose mit
Schutzleiter eingesteckt werden. Die Schutzwirkung darf
nicht durch die Verwendung eines Verlängerungskabels
ohne Schutzleiter aufgehoben werden.
Achten Sie darauf, dass die auf dem Typenschild des
•
Netzteils angegebene Netzspannung mit der ihres
Stromnetzes übereinstimmt.
Achten Sie darauf, dass keine Flüssigkeiten oder Ge-
•
genstände in die Lüftungsschlitze des Gerätes gelangen.
Keine anderen Geräte als die vorgesehenen an das Ge-
•
rät anschließen.
Das Gerät ist auszuschalten, wenn Kabelverbindungen
•
gelöst oder neu geschaffen werden.
Beim heutigen Stand der Softwareentwicklung ist es
•
nicht möglich, die Fehlerfreiheit eines Produktes zu ga-
rantieren. Die Firma PHYWE Systeme GmbH & Co. KG
übernimmt deshalb keine Haftung und Schäden, die aus
der Installation oder der Anwendung dieses Geräts resul-
tieren.
2 ZWECK UND EIGENSCHAFTEN
Der Vielkanalanalysator (s. Abb. 1), im folgendem als VKA
bezeichnet, ist Teil eines Gerätesystems zur Generierung
von Pulshöhenspektren, die z. B. Energiespektren ionisieren-
der Strahlung entsprechen. Das Gerätesystem ist speziell für
die Erfordernisse der naturwissenschaftlichen Ausbildung in
Schulen und Hochschulen als Demonstrations- und Prakti-
kumssystem entwickelt worden.
Der VKA klassifiziert die einlaufenden Spannungspulse nach
der Pulshöhe. Der VKA ordnet einem Werteintervall für die
13727-99
1
13727-99 / 1118
