MADI Mode ('MADI' Button)
When CLOCK is set for internal, MX 16 is the master and the MADI button sets the sending or output mode.
When CLOCK is set for WORD or MADI, MX 16 is a slave and hence the MADI button determines how the received
MADI stream is interpreted.

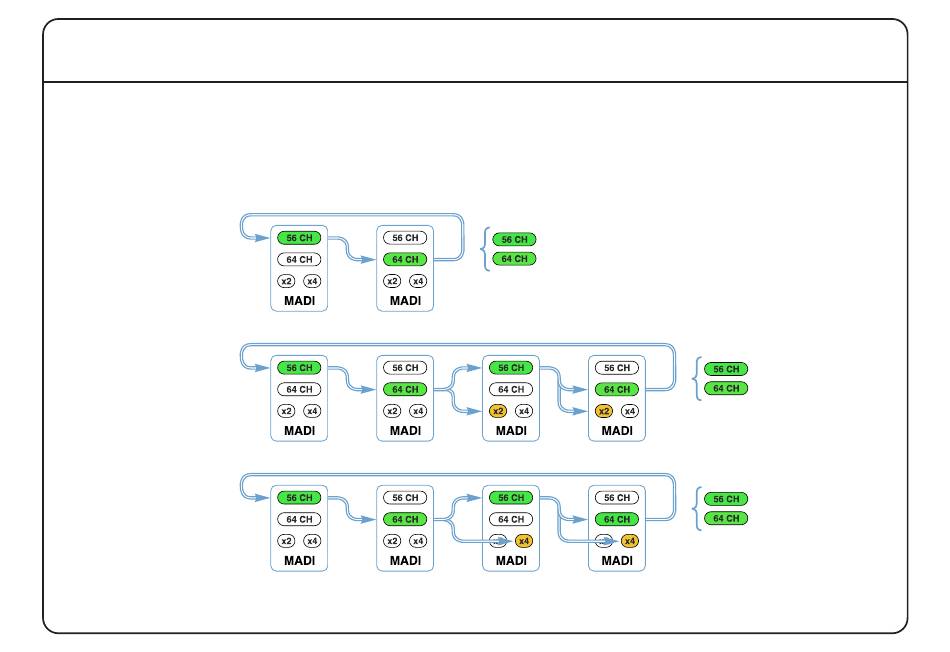

Press the MADI button to step through each of the MADI modes valid for the selected sample rate:
• RATE = Fs
(44.1kHz/48kHz)
• RATE = 2Fs
(88.2kHz/96kHz)
• RATE = 4Fs
(176.4kHz/192kHz)
The MADI channel indicator illuminates RED when the received MADI stream does not match channel or frame setting.
8
Legacy Pattern @ Fs
2
Legacy Pattern @ 2Fs (SMUX
)
4
Legacy Pattern @ 4Fs (SMUX
)
= 56 Channels on MADI stream
= 64 Channels on MADI stream
High Speed Pattern @ 2Fs
High Speed Pattern @ 4Fs
= 28 Channels
= 32 Channels
= 14 Channels
= 16 Channels
