Inhaltszusammenfassung für DAB DAB210VW
- Seite 1 USER MANUAL DAB210VW...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Inhaltsverzeichnis Einführung Vor dem ersten Gebrauch Sicherheitshinweise Inbetriebnahme Displaymeldungen Übersicht Fernbedienung Bedienung und Tasten AN/AUS Pfeiltasten Rücksetztaste BAND LINK PRESET MENU... -
Seite 3: Einführung

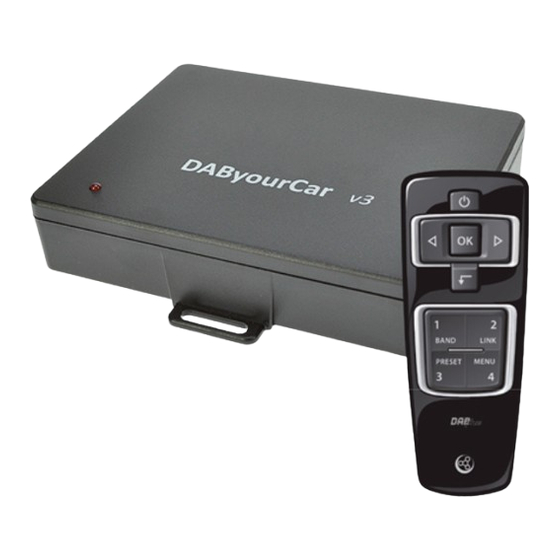

Axion DAB210VW ermöglicht eine kostengünstige und einfache Umrüstung auf moderne Technologie des digitalen Radios - DAB+ in Ihrem Auto. Hierzu wird die bereits in Ihrem Fahrzeug verbaute Radioanlage als Basis genutzt. Die Signalübertragung des DAB Moduls an die ab Werk eingebaute Radioanlage erfolgt über einen integrierten FM-Transmitter (Sender). -
Seite 4: Inbetriebnahme
Bei der ersten Inbetriebnahme, nach Zurücksetzen der Senderliste (DABRESET) oder Zurücksetzen auf Werkseinstellungen (FACTORY) wird automatisch ein Komplettsuchlauf durchgeführt. Das DAB210VW ist währenddessen nicht bedienbar. Bitte warten Sie ca. 2 Minuten ab, bevor Sie mit den einzelnen Schritten anfangen. Bitte beachten Sie, dass erst nach Verbindung des FM-Transmitters mit Ihrem Autoradio, Meldungen des DAB210VW im Display sichtbar sind. -
Seite 5: Displaymeldungen
Displaymeldungen Das DAB+ Modul wird über eine Fernbedienung gesteuert. Systemmeldungen und Menüpunkte erscheinen im Radiodisplay als RDS (Radio Data System)-Meldungen. WICHTIG! Stellen Sie sicher, dass Ihre Radioanlage RDS-Text unterstützt! Anderenfalls können keine Systemmeldungen abgelesen werden. Diese Information können Sie der Bedienungsanleitung Ihrer Radioanlage entnehmen. -
Seite 6: Bedienung Und Tasten
Die Tasten der Fernbedienung sind mehrfach belegt. Bitte beachten Sie, dass je nach Betätigungszeit (kurzes oder langes Drücken*) und Modi, unterschiedliche Funktionen aufgerufen werden. Bitte nehmen Sie sich Zeit um sich mit der Bedienung des DAB Moduls vertraut zu machen. *Langes Drücken: ca. 3 Sekunden Beim automatischen Wechsel der FM-Übertragungsfrequenz (AF) kann keine Bedienung des DAB... -
Seite 7: Pfeiltasten
Zum Umschalten der einzelnen Menüpunkte oder Auswahl der jeweiligen Optionen die Pfeiltasten kurz drücken. Rücksetztaste Während des DAB-Betriebs: Um nach Umschalten eines Senders zum zuletzt gehörten Sender zurückzukehren, die Taste „Rücksetztaste“ kurz drücken. Um einen Suchlauf abzubrechen, die „Rücksetztaste“ kurz drücken. Um das DAB-Modul auf Werkseinstellungen zurückzusetzen, „Rücksetztaste“ länger drücken. -
Seite 8: Band
PRESET / Stationstaste 3 MENU / Stationstaste 4 Die Stationstasten 1 bis 4 ermöglichen das Aufrufen der im Speicher abgelegten Sender im DAB-Betrieb. Dazu die jeweilige Stationstaste kurz drücken. Das Ablegen der Sender wird im Abschnitt „PRESET“ beschrieben (siehe unten). -
Seite 9: Preset
Der vorher auf dem Programmplatz gespeicherte Sender wird überschrieben. Im Display erscheinen die entsprechenden Speicherebenen: BAND 1, BAND 2, BAND 3, Programmplätze P1, P2, P3, P4, sowie Sendernamen. Rücksetzen des DAB-Senderspeichers (DABRESET) wird im Abschnitt „MENU“ beschrieben, dabei bleiben die Systemeinstellungen unangetastet. Sender 4 Zum Ändern der FM-Übertragungsfrequenzen „PRESET“... -
Seite 10: Menu
Beim Bestätigen von „DABRESET“ durch Drücken der „OK“- Taste werden Optionen „YES“ oder „NO“ aufgerufen. Die Auswahl erfolgt durch Drücken der „Pfeiltasten“ und muss mit „OK“ bestätigt werden. Es werden alle gespeicherten Sender gelöscht! Die Einstellungen des DAB-Moduls bleiben erhalten. FACTORY Beim Bestätigen von „FACTORY“... - Seite 11 1.1.0/24.10.13/DAB210VWBDA Axion AG works continuously towards development of all its models. Please understand, therefore, that for this reason changes are possible inform, features and technology of box contents. Specifications of box contents, appearance, features, measurements, weights, norms and functions of devices are true at the time of going to press.
