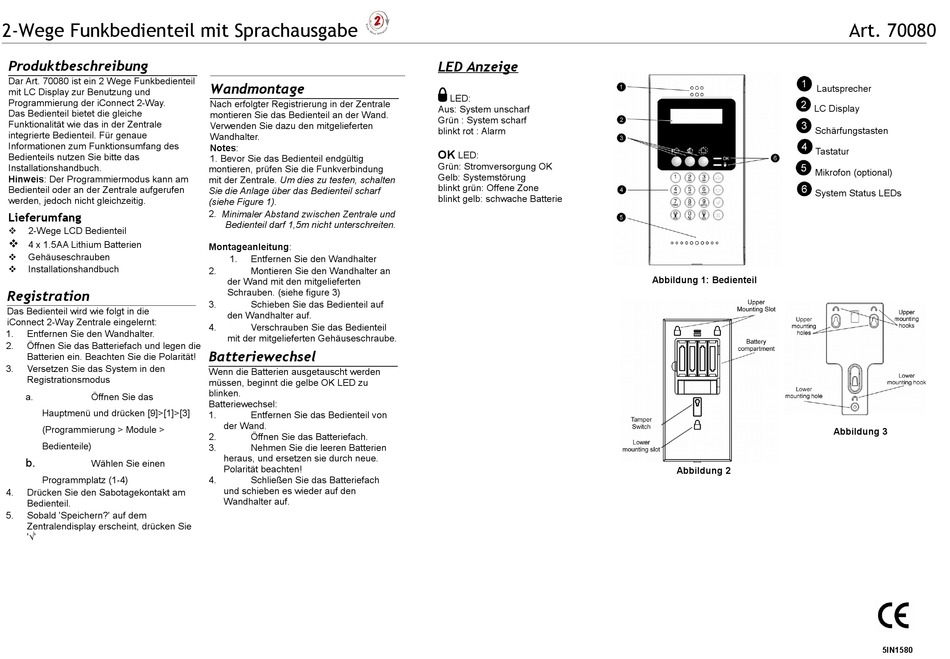

Electronics Line 70080 Montageanleitung

2-Wege Funkbedienteil mit Sprachausgabe
Produktbeschreibung
Dar Art. 70080 ist ein 2 Wege Funkbedienteil
mit LC Display zur Benutzung und
Programmierung der iConnect 2-Way.
Das Bedienteil bietet die gleiche
Funktionalität wie das in der Zentrale
integrierte Bedienteil. Für genaue
Informationen zum Funktionsumfang des
Bedienteils nutzen Sie bitte das
Installationshandbuch.
Hinweis: Der Programmiermodus kann am
Bedienteil oder an der Zentrale aufgerufen
werden, jedoch nicht gleichzeitig.
Lieferumfang
2-Wege LCD Bedienteil


4 x 1.5AA Lithium Batterien
 Gehäuseschrauben
 Installationshandbuch
Registration
Das Bedienteil wird wie folgt in die
iConnect 2-Way Zentrale eingelernt:
1. Entfernen Sie den Wandhalter.
2. Öffnen Sie das Batteriefach und legen die
Batterien ein. Beachten Sie die Polarität!
3. Versetzen Sie das System in den
Registrationsmodus
a. Öffnen Sie das
Hauptmenü und drücken [9]>[1]>[3]
(Programmierung > Module >
Bedienteile)
b.
Wählen Sie einen
Programmplatz (1-4)
4. Drücken Sie den Sabotagekontakt am
Bedienteil.
5. Sobald 'Speichern?' auf dem
Zentralendisplay erscheint, drücken Sie
'√'
Wandmontage
Nach erfolgter Registrierung in der Zentrale
montieren Sie das Bedienteil an der Wand.
Verwenden Sie dazu den mitgelieferten
Wandhalter.
Notes:
1. Bevor Sie das Bedienteil endgültig
montieren, prüfen Sie die Funkverbindung
mit der Zentrale. Um dies zu testen, schalten
Sie die Anlage über das Bedienteil scharf
(siehe Figure 1).
2. Minimaler Abstand zwischen Zentrale und
Bedienteil darf 1,5m nicht unterschreiten.
Montageanleitung:
1. Entfernen Sie den Wandhalter
2. Montieren Sie den Wandhalter an
der Wand mit den mitgelieferten
Schrauben. (siehe figure 3)
3. Schieben Sie das Bedienteil auf
den Wandhalter auf.
4. Verschrauben Sie das Bedienteil
mit der mitgelieferten Gehäuseschraube.
Batteriewechsel
Wenn die Batterien ausgetauscht werden
müssen, beginnt die gelbe OK LED zu
blinken.
Batteriewechsel:
1. Entfernen Sie das Bedienteil von
der Wand.
2. Öffnen Sie das Batteriefach.
3. Nehmen Sie die leeren Batterien
heraus, und ersetzen sie durch neue.
Polarität beachten!
4. Schließen Sie das Batteriefach
und schieben es wieder auf den
Wandhalter auf.
LED Anzeige
LED:
Aus: System unscharf
Grün : System scharf
blinkt rot : Alarm
OK
LED:
Grün: Stromversorgung OK
Gelb: Systemstörung
blinkt grün: Offene Zone
blinkt gelb: schwache Batterie
Lautsprecher
LC Display
Schärfungstasten
Tastatur
Mikrofon (optional)
System Status LEDs
Abbildung 1: Bedienteil
Abbildung 2
Art. 70080
Abbildung 3
5IN1580
