Inhaltszusammenfassung für NEC Display Solutions NP01TK
- Seite 9 ENG-8...
-
Seite 10: Np01Tk Installations- Und Einstellungshandbuch

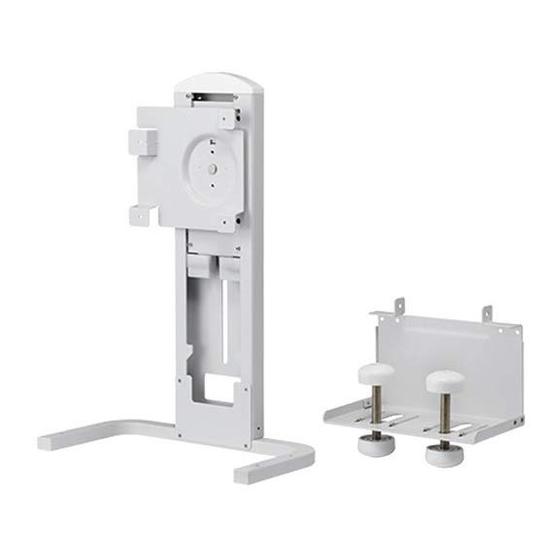

Montageeinheit für Tischprojektion NP01TK Installations- und Einstellungshandbuch Vielen Dank für den Kauf der NEC Montageeinheit zur Tischpro- INHALTSVERZEICHNIS jektion. Bitte beachten Sie das Folgende ..........GER-2 Indem Sie Ihren Projektor mit diesem Produkt verbinden, können Sie Ihren Projektor für Tischprojektion, Bodenprojektion (Projektion Einführung ................GER-3 nach unten) und nach oben gerichtete Projektion einrichten. -
Seite 11: Bitte Beachten Sie Das Folgende
Bitte beachten Sie das Folgende • Symbol • Blicken Sie nicht in das Projektionsfenster, den Spiegel oder das Objektiv, wenn der Projektor eingeschaltet ist. Dadurch Um einen sicheren und sachgemäßen Gebrauch des Produktes zu ge- könnte Ihr Augenlicht geschädigt werden. währleisten und Verletzungen für Sie selbst und Andere sowie Sachschä- den zu verhüten, werden in diesem „Installations- und Einstellungshand- • Lassen Sie Kinder dieses Produkt nicht tragen. Sie könnten... -
Seite 12: Einführung
Einführung ■ Mitgelieferte Teile Überprüfen Sie, ob die nachfolgenden Teile im Lieferumfang enthalten sind. Gleitschiene: 1 Schrauben zur Projektorbefestigung (M4 × 10 mm): 4 Stück Satz Spezialschrauben zur Projektorbefestigung. Befestigungsschrauben (M4 × 15 mm): 10 Stück Schrauben für den Zusammenbau der Gleitschiene und der U-förmigen Halterung und zum Einbau der Tischsicherungshalterung. -
Seite 13: Projektionsabstand Und Projektionsflächengröße
■ Projektionsabstand und Projektionsflächengröße Sehen Sie sich die Zeichnung an und nutzen Sie sie, um die Aufbaustelle und Tischgröße zu untersuchen. Gerätemitte Mitte der Projektionsfläche Projektion nach unten 75 mm (Bildschirm) Projektionsfläche (Bildschirm) während Projektion nach oben) (W während Projektion nach oben) • NP-UM351W Bildschirm Installationsab- Projektionsabstand stand Größe (Zoll) W (Breite) (mm) (mm) (mm) L (Tiefe) (mm) H (mm) (mm) (mm) -
Seite 14: Montage Des Projektors
Montage des Projektors Vor der Montage 1. Bitte machen Sie sich mit dem gewünschten Installationsort des Bildschirms vertraut und legen Sie die Installationspo- sition der Montageeinheit für die Tischprojektion fest. (Siehe Seite GER-4) • Der Projektor kann nicht für geneigte oder seitwärts geneigte Projektion aufgebaut werden. 2. Überprüfen Sie, ob die Aufstellungsposition den Bedingungen entspricht, die im Abschnitt „Bitte beachten Sie das Fol- gende“... -
Seite 15: Anbringen Der Klammer Zur Sicherung Des Tisches
■ Anbringen der Klammer zur Sicherung des Tisches Wird verwendet, um zu verhindern, dass der Projektor während der Tischprojektion herunterfällt. Benutzen Sie dies zum Befestigen und um Herunterfal- len zu verhindern. VORSICHT • Befestigen Sie den Projektor niemals an einem Glastisch oder einem wackligen Tisch. Der Tisch könnte dadurch beschädigt werden. • Sichern Sie den Projektor nicht an einer engen Stelle wie beispielsweise der Kante eines Tisches, da die Gefahr besteht, dass sich der Projektor löst. 1. Befestigen Sie die Klammer zur Sicherung des Tisches. (1) Drehen Sie den Tischklemmenknopf und lösen Sie die Schrauben, um sicherzustellen, dass genug Breite für die Sicherung vorhanden ist. -
Seite 16: Bodensicherung
Metallbeschläge beschädigt werden, was zu Brandgefahr oder elektrischen Schlägen führt. Verkabelungsanschluss Technische Daten Produktname: Montageeinheit für Tischprojektion Modellbezeichnung: NP01TK Summe der vertikalen Bewegung: 142 mm Projektionsrichtung: Projektion nach unten, Projektion nach oben Außenabmessungen: 396 (B) × 188 (T) × 565 (H) mm Gewicht: Ca. - Seite 17 GER-8...
