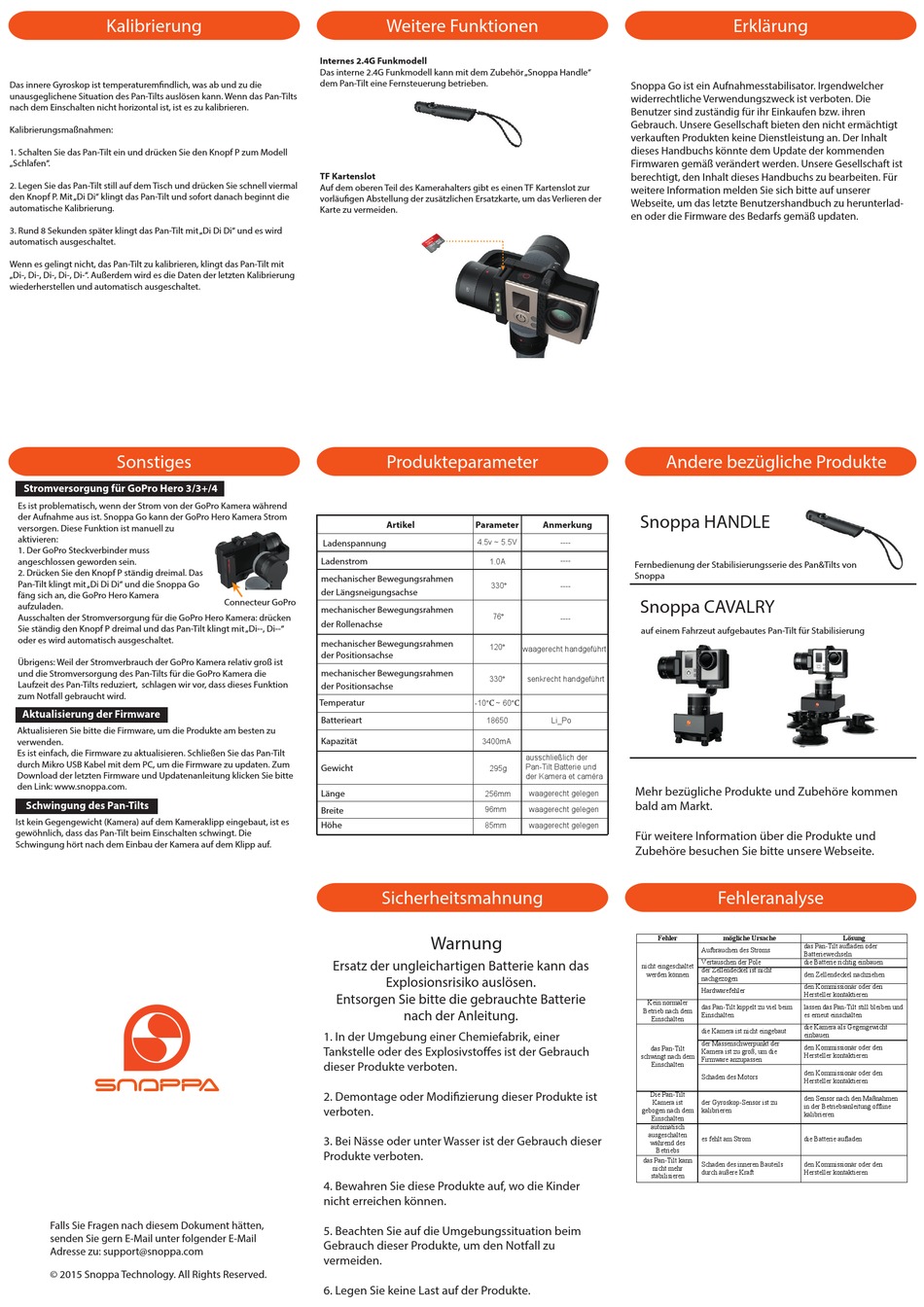

Snoppa Go Betriebsanleitung Seite 2
Kalibrierung
Das innere Gyroskop ist temperaturem ndlich, was ab und zu die
unausgeglichene Situation des Pan-Tilts auslösen kann. Wenn das Pan-Tilts
nach dem Einschalten nicht horizontal ist, ist es zu kalibrieren.
Kalibrierungsmaßnahmen:
1. Schalten Sie das Pan-Tilt ein und drücken Sie den Knopf P zum Modell
„Schlafen".
2. Legen Sie das Pan-Tilt still auf dem Tisch und drücken Sie schnell viermal
den Knopf P. Mit „Di Di" klingt das Pan-Tilt und sofort danach beginnt die
automatische Kalibrierung.
3. Rund 8 Sekunden später klingt das Pan-Tilt mit „Di Di Di" und es wird
automatisch ausgeschaltet.
Wenn es gelingt nicht, das Pan-Tilt zu kalibrieren, klingt das Pan-Tilt mit
„Di-, Di-, Di-, Di-, Di-". Außerdem wird es die Daten der letzten Kalibrierung
wiederherstellen und automatisch ausgeschaltet.
Sonstiges
Stromversorgung für GoPro Hero 3/3+/4
Es ist problematisch, wenn der Strom von der GoPro Kamera während
der Aufnahme aus ist. Snoppa Go kann der GoPro Hero Kamera Strom
versorgen. Diese Funktion ist manuell zu
aktivieren:
1. Der GoPro Steckverbinder muss
angeschlossen geworden sein.
2. Drücken Sie den Knopf P ständig dreimal. Das
Pan-Tilt klingt mit „Di Di Di" und die Snoppa Go
fäng sich an, die GoPro Hero Kamera
aufzuladen.
Ausschalten der Stromversorgung für die GoPro Hero Kamera: drücken
Sie ständig den Knopf P dreimal und das Pan-Tilt klingt mit „Di--, Di--"
oder es wird automatisch ausgeschaltet.
Übrigens: Weil der Stromverbrauch der GoPro Kamera relativ groß ist
und die Stromversorgung des Pan-Tilts für die GoPro Kamera die
Laufzeit des Pan-Tilts reduziert, schlagen wir vor, dass dieses Funktion
zum Notfall gebraucht wird.
Aktualisierung der Firmware
Aktualisieren Sie bitte die Firmware, um die Produkte am besten zu
verwenden.
Es ist einfach, die Firmware zu aktualisieren. Schließen Sie das Pan-Tilt
durch Mikro USB Kabel mit dem PC, um die Firmware zu updaten. Zum
Download der letzten Firmware und Updatenanleitung klicken Sie bitte
den Link: www.snoppa.com.
Schwingung des Pan-Tilts
Ist kein Gegengewicht (Kamera) auf dem Kameraklipp eingebaut, ist es
gewöhnlich, dass das Pan-Tilt beim Einschalten schwingt. Die
Schwingung hört nach dem Einbau der Kamera auf dem Klipp auf.
Falls Sie Fragen nach diesem Dokument hätten,
senden Sie gern E-Mail unter folgender E-Mail
Adresse zu: support@snoppa.com
© 2015 Snoppa Technology. All Rights Reserved.
Weitere Funktionen
Internes 2.4G Funkmodell
Das interne 2.4G Funkmodell kann mit dem Zubehör „Snoppa Handle"
dem Pan-Tilt eine Fernsteuerung betrieben.
TF Kartenslot
Auf dem oberen Teil des Kamerahalters gibt es einen TF Kartenslot zur
vorläu gen Abstellung der zusätzlichen Ersatzkarte, um das Verlieren der
Karte zu vermeiden.
Produkteparameter
Artikel
Ladenspannung
Ladenstrom
mechanischer Bewegungsrahmen
der Längsneigungsachse
Connecteur GoPro
mechanischer Bewegungsrahmen
der Rollenachse
mechanischer Bewegungsrahmen
der Positionsachse
mechanischer Bewegungsrahmen
der Positionsachse
Temperatur
Batterieart
Kapazität
Gewicht
Länge
Breite
Höhe
Sicherheitsmahnung
Ersatz der ungleichartigen Batterie kann das
Explosionsrisiko auslösen.
Entsorgen Sie bitte die gebrauchte Batterie
1. In der Umgebung einer Chemiefabrik, einer
Tankstelle oder des Explosivsto es ist der Gebrauch
dieser Produkte verboten.
2. Demontage oder Modi zierung dieser Produkte ist
verboten.
3. Bei Nässe oder unter Wasser ist der Gebrauch dieser
Produkte verboten.
4. Bewahren Sie diese Produkte auf, wo die Kinder
nicht erreichen können.
5. Beachten Sie auf die Umgebungssituation beim
Gebrauch dieser Produkte, um den Notfall zu
vermeiden.
6. Legen Sie keine Last auf der Produkte.
Parameter
Anmerkung
----
4.5v ~ 5.5V
----
1.0A
330°
----
76°
----
120°
waagerecht handgeführt
330°
senkrecht handgeführt
-10℃ ~ 60℃
18650
Li_Po
3400mA
ausschließlich der
Pan-Tilt Batterie und
295g
der Kamera et caméra
256mm
waagerecht gelegen
96mm
waagerecht gelegen
85mm
waagerecht gelegen
Warnung
nach der Anleitung.
Erklärung
Snoppa Go ist ein Aufnahmesstabilisator. Irgendwelcher
widerrechtliche Verwendungszweck ist verboten. Die
Benutzer sind zuständig für ihr Einkaufen bzw. ihren
Gebrauch. Unsere Gesellschaft bieten den nicht ermächtigt
verkauften Produkten keine Dienstleistung an. Der Inhalt
dieses Handbuchs könnte dem Update der kommenden
Firmwaren gemäß verändert werden. Unsere Gesellschaft ist
berechtigt, den Inhalt dieses Handbuchs zu bearbeiten. Für
weitere Information melden Sie sich bitte auf unserer
Webseite, um das letzte Benutzershandbuch zu herunterlad-
en oder die Firmware des Bedarfs gemäß updaten.
Andere bezügliche Produkte
Snoppa HANDLE
Fernbedienung der Stabilisierungsserie des Pan&Tilts von
Snoppa
Snoppa CAVALRY
auf einem Fahrzeut aufgebautes Pan-Tilt für Stabilisierung
Mehr bezügliche Produkte und Zubehöre kommen
bald am Markt.
Für weitere Information über die Produkte und
Zubehöre besuchen Sie bitte unsere Webseite.
Fehleranalyse
Fehler
mögliche Ursache
das Pan-Tilt aufladen oder
Aufbrauchen des Stroms
Batteriewechseln
Vertauschen der Pole
die Batterie richtig einbauen
nicht eingeschaltet
der Zellendeckel ist nicht
werden können
den Zellendeckel nachziehen
nachgezogen
den Kommissionär oder den
Hardwarefehler
Hersteller kontaktieren
Kein normaler
das Pan-Tilt kippelt zu viel beim
lassen das Pan-Tilt still bleiben und
Betrieb nach dem
Einschalten
es erneut einschalten
Einschalten
die Kamera als Gegengewicht
die Kamera ist nicht eingebaut
einbauen
der Massenschwerpunkt der
den Kommissionär oder den
das Pan-Tilt
Kamera ist zu groß, um die
Hersteller kontaktieren
schwingt nach dem
Firmware anzupassen
Einschalten
den Kommissionär oder den
Schaden des Motors
Hersteller kontaktieren
Die Pan-Tilt
den Sensor nach den Maßnahmen
Kamera ist
der Gyroskop-Sensor ist zu
in der Betriebsanleitung offline
gebogen nach dem
kalibrieren
kalibrieren
Einschalten
automatisch
ausgeschalten
es fehlt am Strom
die Batterie aufladen
während des
Betriebs
das Pan-Tilt kann
Schaden des inneren Bauteils
den Kommissionär oder den
nicht mehr
durch äußere Kraft
Hersteller kontaktieren
stabilisieren
Lösung
