Feldbuskomponenten PLM 700
RRG78830_D1.doc
Beschreibung:
Blockschema:
0VAC
24VAC
Achtung! Konfiguration und Einbauhinweise beachten.
Technische Daten:
Anschlussdaten
Spannungsversorgung 24 VAC ±10 %,
max. 1 W Leistungsaufnahme,
Schmelzsicherung 3,15 AT
Bedienelemente
Stellrad mit Drucktaster, programmierbar,
2 Bedientaster, programmierbar,
grafikfähiges LCD-Display 120 × 32 Pixel
Ausgänge
2 Schaltausgänge Triac 1 A Puls / 0,3 A
Dauer, Masse-schaltend, zur Ansteuerung
von 24 VAC-Ventilantrieben, konfigurierbar
für Schaltventile oder für thermische
Ventilantriebe mit PWM-Signal
Bestellbezeichnung:
Einzelraumregler mit Display und 2 Schaltausgängen Triac 1 A
Technische Änderungen und Irrtümer vorbehalten
• Einzelraumregler mit Display
• 2 Schaltausgänge Triac 1 A
• eingebauter Raumtemperatur-
fühler und Echtzeituhr
• Programmierbare Bedien-
elemente
• Eingang für Fensterkontakt
• Anbindung mittels CAN-Bus
und MODBUS
Bestückungsplan:
CAN-L
CAN-H
MODB-A
MODB-B
Digitaleingang
1 Digitaleingang für potentialfreien
Fensterkontakt, Belastung 5 V / 1 mA
Temperatursensor
Genauigkeit mind. ± 1 °C, Auflösung 10
Bit, Nachführzeit nach dem Einschalten ca.
45 min, anschließend ca. 15 min bei leicht
bewegter Luft
Klimatische Bedingungen
Lagertemperatur -10...+70 °C
Umgebungstemperatur +5...+40 °C
Luftfeuchtigkeit bis 85 % ohne Betauung
nach VDE 0160, EN 50178, Klasse 3K3
RRG.788.30

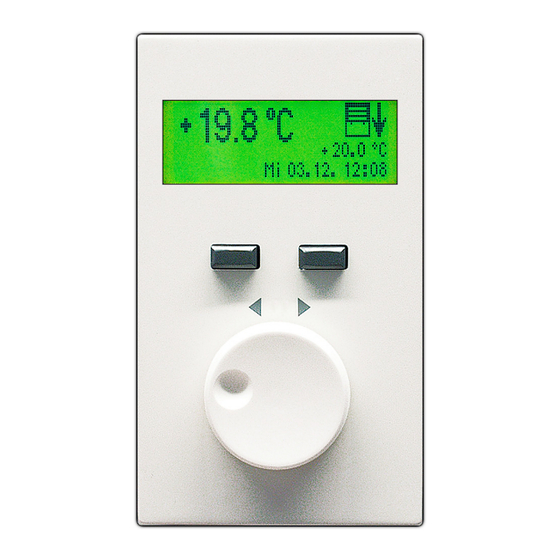

Universeller Einzelraumregler mit
Datenaustausch über CAN-Bus (Protokoll
CANopen) oder MODBUS-RTU (RS485).
Der Einzelraumregler stellt wahlweise
einen internen PID-Regler sowie eine
Echtzeituhr zur Verfügung.
Aufbau des Moduls im Kunststoffgehäuse
für Aufputz-Wandmontage.
S104 S103 S105
OFF
J202
ON
J201
ON ⇔ OFF
(CAN-Bus Terminierung)
Mechanische Daten
Kunststoffgehäuse, belüftet,
für Aufputz-Montage
Anschlüsse Schraubsteckklemme
Maße B × H × T: 75 × 127 × 24 mm
Gewicht ca. 160 g
Artikel-Nr.:
RRG.788.30
Stand 04/2017
D1
2 Schaltausgänge Triac 24 VAC / 1 A
zur Ansteuerung von Ventilantrieben
Temperaturfühler 0...40 °C, 10 Bit
Frei programmierbares Stellrad mit
Tastfunktion
2 frei programmierbare Bedientasten
1 Digitaleingang für Fensterkontakt
Stecker X1
6
24 VAC
5
0 VAC
4
Ausgang 1 – GND
3
Ausgang 1
2
Ausgang 0 – GND
1
Ausgang 0
Stecker X2
1
MODBUS-B
2
MODBUS-A
3
CAN-H
4
CAN-L
5
Fensterkontakt
6
Fensterkontakt – GND
7
ext. Input
(MODBUS Terminierung)
RRG.788.30 D1 / 1
Werbung
Inhaltszusammenfassung für Sabo PLM 700
- Seite 1 Feldbuskomponenten PLM 700 RRG78830_D1.doc Beschreibung: RRG.788.30 Universeller Einzelraumregler mit • Einzelraumregler mit Display Datenaustausch über CAN-Bus (Protokoll CANopen) oder MODBUS-RTU (RS485). • 2 Schaltausgänge Triac 1 A 2 Schaltausgänge Triac 24 VAC / 1 A zur Ansteuerung von Ventilantrieben • eingebauter Raumtemperatur- Temperaturfühler 0...40 °C, 10 Bit...
-
Seite 2: Konfiguration
Achtung! Beachten Sie vor dem Einbau des Moduls die interne Installationshinweise Konfiguration, den Software-Stand und die Einbauhinweise Es sind die gesonderten Hinweise zum EMV-gerechten Einbau der Hardware im Systemhandbuch der SABO Elektronik GmbH zu Aufbau beachten! Das Feldbusmodul darf nicht unter Spannung gesteckt werden, da sonst ein Systemabsturz bzw. - Seite 3 Die Bedienelemente und Anzeigen können konfiguriert werden (s.u. Zur Verwendung des Moduls muss in CoDeSys die aktuelle Einstellen der Modulparameter). Gerätebeschreibungsdatei (EDS-Datei) RRG.788.30_v2.EDS verwendet werden (Downloadmöglichkeit unter www.sabo.de). Anschließend wird das Modul unter Ressourcen Symbol Steuerungskonfiguration eingefügt. Beispiel: Die Anzeige im Display wird durch den Parameter Display Format festgelegt (s.u.
- Seite 4 Feldbuskomponenten PLM 700 RRG78830_D1.doc Programmierhinweise: RRG.788.30 Digitaleingänge und Statusabfrage Verwendung der Ein- und Ausgänge im IEC-Programm Das erste Digitaleingangswort (Control Status) liefert folgende Die Verwendung der Ein- und Ausgänge im Programm erfolgt Informationen: zweckmäßigerweise durch Anlegen von Globalen Variablen, die mit einer AT-Deklaration an die Adresse des jeweiligen Werts gebunden werden.
- Seite 5 Feldbuskomponenten PLM 700 RRG78830_D1.doc Programmierhinweise: RRG.788.30 Parameter Display Format Parameter Button Action Konfiguriert die Darstellung im Display. Der angegebene Wert setzt Konfiguriert die Funktion der Bedientasten und des Einstellrades. sich wie folgt zusammen: Jede Taste hat eine bei kurzem Drücken wirksame Erstfunktion und Symbol oben rechts anzeigen eine erst nach längerem Drücken wirksame Zweitfunktion (s.
- Seite 6 Feldbuskomponenten PLM 700 RRG78830_D1.doc Programmierhinweise: RRG.788.30 Integrierter Zweipunktregler / PID-Regler Liste der verfügbaren Symbole In den Betriebsarten 2 und 4 ist der interne Regelalgorithmus aktiv. Nummer Symbol Dieser übernimmt dann die Steuerung der Ausgänge. Hierzu müssen (leer) zusätzliche Reglerparameter konfiguriert werden.
