16. Trennen Sie das Beleuchtungskabel von der rechten Abdeckung.
17. Heben Sie die rechte Abdeckung vom Gehäuse.

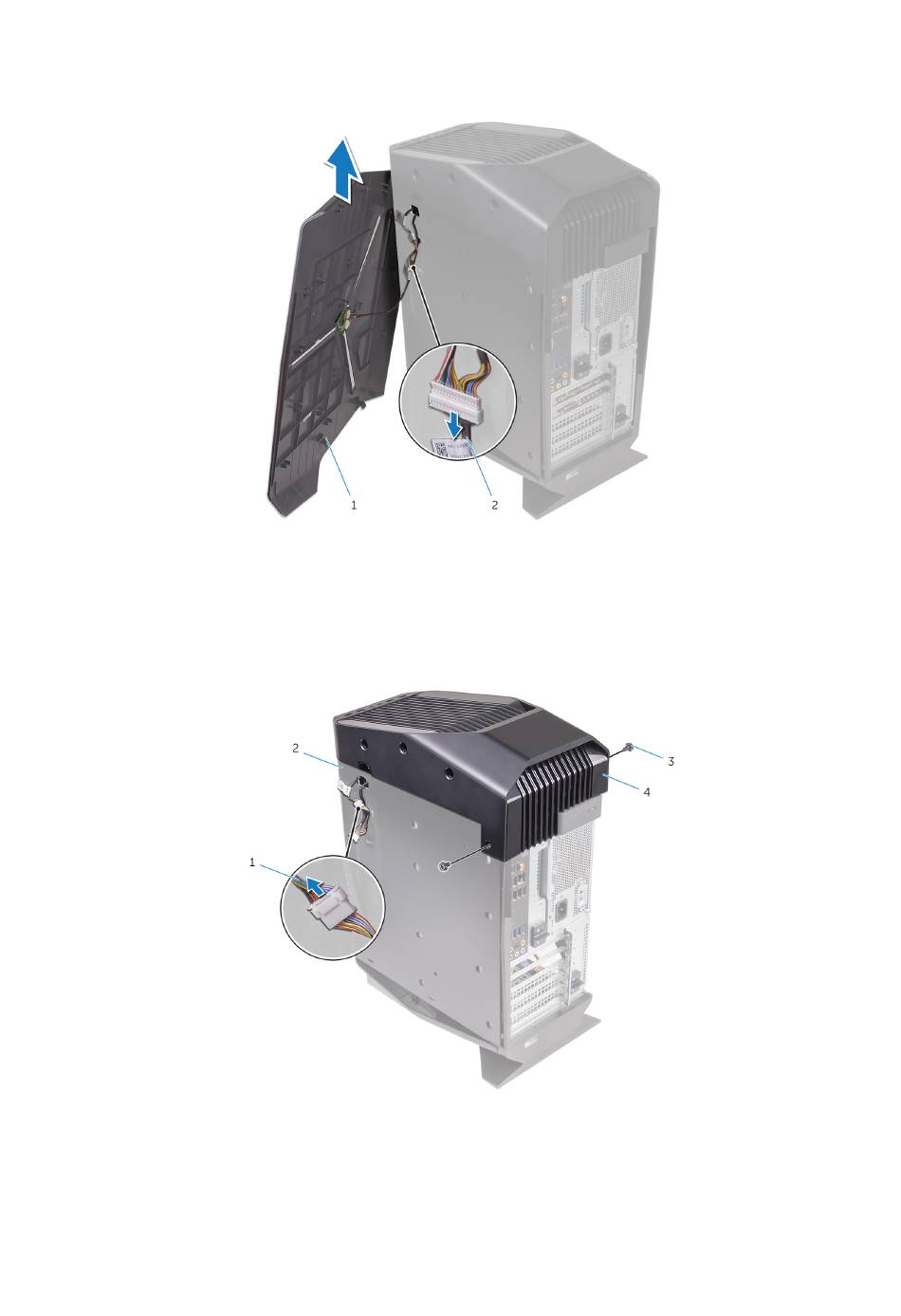

Abbildung 8. Entfernen der rechten Abdeckung
1. Rechte Abdeckung
18. Entfernen Sie die Schrauben, mit denen die obere Abdeckung am Gehäuse befestigt ist.
19. Trennen Sie das Beleuchtungskabel von der oberen Abdeckung.
20. Schieben Sie das Beleuchtungskabel durch den Schlitz im Gehäuse.
Abbildung 9. Entfernen der oberen Abdeckung
1. Beleuchtungskabel
3. Schrauben (2)
21. Lösen Sie Laschen der oberen Abdeckung, beginnend an der Rückseite, aus den Schlitzen im Gehäuse.
22. Nehmen Sie die obere Abdeckung vom Gehäuse.
2. Beleuchtungskabel
2. Gehäuse
4. Obere Abdeckung
Installieren eines Flüssigkeitskühlungsmoduls 11
