Inhaltszusammenfassung für Nibe Contura C780

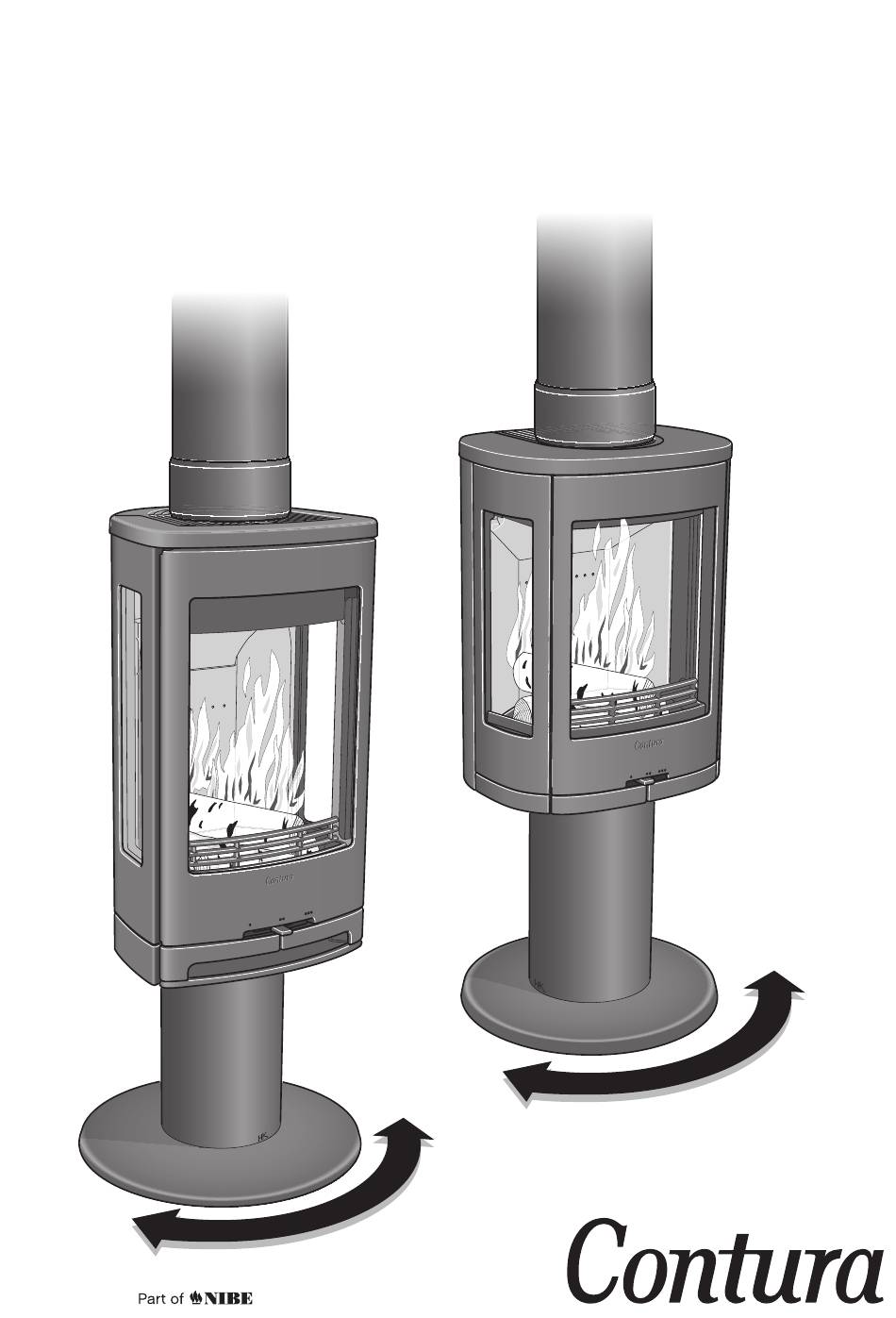

- Seite 1 Installations- anleitung Drehteller C780 C880 www.contura.eu...
- Seite 3 Sicherheitsbereich Allgemeines Im angegebenen Sicherheitsbereich darf sich kein brennbares Dieses Dokument enthält Anweisungen für die Material befinden. Beachten Sie, dass der Sicherheitsbereich je nach Kaminofeninstallation mit einem Drehteller. Lesen Sie die Installationsalternative und Drehwinkel variiert. Befolgen Sie die Anleitung aufmerksam durch, damit die Installation korrekt Anweisungen und kontrollieren Sie, ob der Sicherheitsbereich bei ausgeführt wird.
- Seite 4 Installationsabstand zu brennbarer Wand Die im Folgenden aufgeführten Abstände zu brennbaren Wänden Nicht brennbare Wand (alle in mm) dürfen nicht unterschritten werden. Befolgen Sie die Anweisungen auf Seite 16, um den Drehteller korrekt zu positio- Von einer nicht brennbaren Wand, die als Brandmauer nieren.
- Seite 5 Kaminofenanpassung Befolgen Sie bei der Montage der Fußsäule am Einsatz die Installationsanleitung für den Kaminofen.
-
Seite 6: Positionierung Und Montage
Positionierung und Montage Der Drehteller ist so zu positionieren, dass die Installationsmaße A und B eingehalten werden. Beachten Sie, dass A und B je nach Modell und Drehwinkel variieren. Der Drehteller muss auf einem stabilen und ebenen Untergrund liegen. Falls möglich, kann der Drehteller mit Schrauben im Untergrund befestigt werden. - Seite 7 90° 180° 360°...
- Seite 8 Kontrolle des Sicherheitsbereichs Stellen Sie sicher, dass das Drehzentrum des Drehtellers den korrekten Abstand zu brennbaren Wänden aufweist. Kontrollieren Sie dazu, ob Maß A und B gemäß Seite 16 ein- gehalten werden. Stellen Sie außerdem sicher, dass sich im Sicherheitsbereich kein brennbares Material befindet. Anbringen von Löchern für den Schornstein Lochmarkierungen für die Innendecke werden nach der Positionierung des Drehtellers angebracht.
- Seite 9 Montage der Kaminofens...
- Seite 10 Die Drehtellerbremse ist voreingestellt und muss normalerweise nicht justiert werden. Nach einer Montage des Kaminofens auf dem Drehteller ist eine Justierung der Bremse möglich. Drehen Sie den Kaminofen, bis sich die V-förmige Referenzmarkierung unter der Stellschraube unter der Aussparung im Säulenfuß befindet.
- Seite 11 Montage des Drehstutzens Lösen Sie die beiden Schrauben, mit denen der werkseitig montier- te Stutzen befestigt wird. Ersetzen Sie diesen durch den kugelgela- gerten Drehstutzen, der zum Drehteller gehört.
- Seite 12 811084 IAV SE-EX Drehteller C780/C880-2 NIBE AB/NIBE STOVES · Box 134 · SE-285 23 Markaryd 2015-08-24 Schweden · www.contura.eu...
