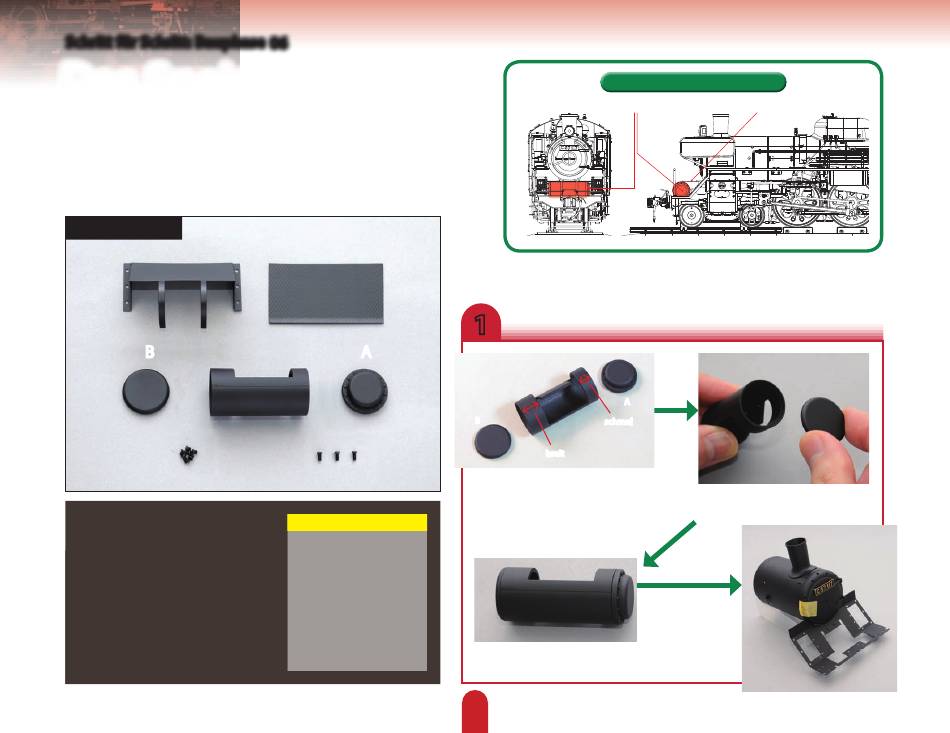

Schritt für Schritt: Bauphase
Das Speisewasser­
system
Ihre Bauteile
B
Speisewasserheizung – Rumpf
Speisewasserheizung – Ende A
Speisewasserheizung – Ende B
Speisewasserheizung – Halter
Speisewasserheizung – obere Platte
7 Schrauben 2 x 2 mm
3 Schrauben 2 x 4 mm
06
A
Werk zeuge
Kreuzschlitzschraubendreher
Allzweckkleber
Epoxidkleber
Wohin die Teile gehören
Speisewasserheizung
1
A
B
schmal
breit
Der Rumpf der Speisewasserheizung hat
ein schmales und ein breites Ende, wie
im Bild oben zu sehen. Ende B passt auf
das breite Ende und Ende A passt auf das
schmale Ende.
Kleben Sie Ende A an das schmale
Ende der Speisewasserheizung.
15
Speisewasserheizung – Halter
Kleben Sie Ende B mit Allzweck­
kleber in das breite Ende der
Speisewasserheizung.
Jetzt brauchen Sie
die Rauchkammer­
Baugruppe von der
vorhergehenden
Bauphase.
