Seite 1

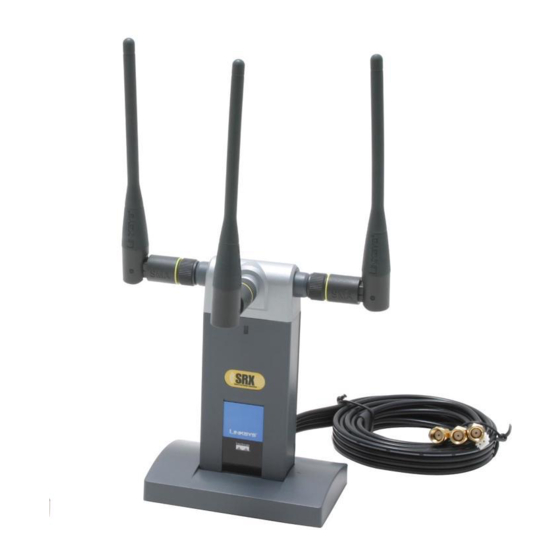

A Division of Cisco Systems, Inc. Package Contents • Wireless-G PCI Adapter with SRX • One Setup CD-ROM • One User Guide on CD-ROM • Quick Installation Guide Wireless-G 802.11g PCI Adapter with SRX Quick Installation Guide Wireless WMP54GX (EU/LA) Model No.
Seite 2
Begin Installation IMPORTANT: Do not install the Adapter in your PC until you are instructed to do so in Step 2 or the Adapter will not install correctly. The PCI Adapter is installed and set up using the Setup Wizard that comes on the CD enclosed.
Seite 3
Connect the Adapter IMPORTANT: Make sure to turn off the power to your PC, and unplug the PC’s power cord, before open- ing the case to prevent possible electrical shock to you or damage to the Connecting Before connecting the PCI the Adapter Adapter to your PC, make sure that your desktop PC is pow-...
Seite 4
Set Up the Adapter The next screen to appear will be the Available Wireless Network screen. From this screen, you can launch one of the two setup methods. For Quick Installation, use IMPORTANT: this document only if your network appears on the Available Wireless Net- work screen.
Seite 5
16 alphanumeric characters. It must match the passphrase of your other wireless network devices and is compatible with Linksys wire- less products only. (Non-Linksys wire- less products, require a WEP key to be entered.)
Seite 6
WPA Personal Needed for Con- nection Encryption - Select the type of algorithm you want to use, TKIP or AES, from the Encryption menu. Passphrase - Enter a Passphrase of 8-63 characters in the Passphrase field. The longer and more com- plex your Passphrase is, the more WPA Personal Needed secure your network will be.
Using the Wireless Network Monitor Use the Wireless Network Monitor to NOTE: The Wireless Network check the link information, search for Monitor should only be accessed available wireless networks, or create AFTER installing the Adapter. profiles that hold different configura- tion settings.
Seite 8
to click for additional status informa- tion. Ad-Hoc Mode or Infrastructure Mode - This indicates whether the Adapter is currently working in Ad-Hoc or Infra- structure mode. Signal Strength - The Signal Strength Link Information - bar indicates signal strength. Wireless Network Status Link Quality - The Link Quality bar indi- cates the quality of the wireless net-...
Seite 9
Channel - This is the channel to which the wireless network devices are set. Security - The status of the wireless security feature is displayed here. Authentication - This is your wireless network’s authentication method. IP Address - The IP Address of the Adapter is displayed here.
Seite 10
Site Survey The Site Survey screen displays a list of available networks in the table on the left. The table shows each net- work’s SSID, Channel, and the quality of the wireless signal the Adapter is receiving. You may click SSID, CH (Channel), or Signal, to sort by that field.
Seite 11
Refresh - Click Refresh to perform a new search for wireless devices. Connect - To connect to one of the networks on the list, select the wireless network, and click Con- nect. If the network has wireless security enabled, a screen requir- ing security information will appear.
Seite 12
Profiles The Profiles screen lets you save dif- ferent configuration profiles for differ- ent network setups. The table on the left displays a list of available profiles with their profile names and SSIDs. Profile - The name of the profile is displayed here.
Seite 13
Connect - To connect to a wireless network using a specific profile, select the profile, and click Con- nect. New - Click New to create a new profile. See the next section, Creat- ing a New Profile, for detailed instructions. Edit - Select the profile you want to change, and then click Edit.
Seite 14
Creating a New Profile On the Profiles screen, click New to create a new profile. Enter a name for the new profile, and click OK. Click Cancel to return to the Profiles Create a New Profile screen without entering a name. The Available Wireless Network screen provides two options for set- ting up a profile.
Seite 15
Setting Up the Adapter with an Available Network The available networks are listed in the table on the center of the screen by SSID. Select the wireless network you wish to connect to and click Connect. (If you do not see your network listed, you can click Refresh to bring the list up again.) If the network utilizes wireless Available Wireless Network...
Seite 16
31 alphanumeric characters. It must match the passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If you have any non-Linksys wire- less products, enter the WEP key manually on those products.) WEP Key 1 - The WEP key you enter must match the WEP key of your wireless network.
Seite 18
® A Division of Cisco Systems, Inc. Pakkens indhold • Trådløs-G PCI-kort med SRX • Én installations-cd-rom • Én brugervejledning på cd-rom • Installationsvejledning Trådløs-G 802.11g PCI-netværkskort med SRX Installationsvejledning Trådløs WMP54GX (DK) Modelnr.
Start installation VIGTIGT: Installer ikke netværkskortet på din pc, før du bliver bedt om det i trin 2 - ellers installeres netværkskortet ikke korrekt. PCI-netværkskortet installeres og konfigureres ved hjælp af den guidede konfiguration på den medfølgende cd. Placer først cd-rom'en med guidet konfiguration i cd-rom-drevet.
Seite 20
Tilslutning af kortet VIGTIGT: For at undgå elektrisk stød eller skade på pc'en skal du slukke for strømmen til din pc, og trække strømkablet ud, inden du åbner kabinettet. Tilslutning af netværkskortet Inden du slutter PCI- netværkskortet til pc'en, skal du kontrollere, at din pc er slukket.
Seite 21
Konfiguration af netværkskortet Det næste skærmbillede, der vises, er Available Wireless Network (Tilgængelige trådløse netværk). På dette skærmbillede kan du starte en af de to konfigurationsmetoder. VIGTIGT: I forbindelse med hurtig installation skal du kun bruge dette dokument, hvis dit netværk vises på...
Seite 22
Linksys (trådløse produkter, der ikke kommer fra Linksys, kræver, at der indtastes en WEP-nøgle). WEP Key (WEP-nøgle) - WEP-nøglen skal være identisk med WEP-nøglen til dit trådløse netværk. Ved 64-bit- kryptering skal du indtaste præcis...
Seite 23
Klik derefter på Connect (Opret forbindelse) og fortsæt til trin B. WPA Personal Needed for Connection (WPA Personal skal bruges til oprettelse af forbindelse) Encryption (Kryptering) - Vælg den algoritme, du vil bruge, dvs. TKIP eller AES, i rullemenuen Encryption (Kryptering).Passphrase (Adgangsord) - Indtast et adgangsord på...
Seite 24
Brug af den trådløse netværksovervågning Du kan bruge den trådløse BEMÆRK: Du bør kun åbne den netværksovervågning til at kontrollere trådløse netværksovervågning, EFTER linkoplysninger, søge efter tilgængelige at du har installeret netværkskortet. trådløse netværk eller oprette profiler med forskellige konfigurationer. Adgang til den trådløse netværksovervågning Når du konfigureret og tilsluttet...
Seite 25
klikke på, hvis du vil have yderligere statusoplysninger. Ad-Hoc Mode (Ad-hoc-tilstand) eller Infrastructure Mode (Infrastrukturtilstand) - Dette angiver, om netværkskortet fungerer korrekt i ad-Hoc-tilstand eller infrastrukturtilstand. Signal Strength (Signalstyrke) - Signalstyrkelinjen viser signalstyrken. Link Information Link Quality (Linkkvalitet) - Linkkvalitetslinjen (Linkoplysninger) angiver kvaliteten på...
Seite 26
Security (Sikkerhed) - Status for den trådløse sikkerhedsfunktion vises her. Authentication (Godkendelse) - Dette er det trådløse netværks godkendelsesmetode. IP Address (IP-adresse) - IP-adressen for netværkskortet vises her. Subnet Mask (Undernetmaske) - More Information Undernetmasken for netværkskortet vises her. (Yderligere oplysninger) Wireless Network Status Default Gateway (Standardgateway) - Standardgateway-adressen på...
Seite 27
Site Survey (Områdesøgning) Skærmbilledet Site Survey (Områdesøgning) viser en oversigt over tilgængelige netværk i tabellen til venstre. Tabellen viser hvert netværks SSID, kanal og kvaliteten af det trådløse signal som netværkskortet modtager. Du kan klikke på SSID, CH (Channel) (Kanal) eller Signal for sortere efter dette felt.
Seite 28
Refresh (Opdater) - Klik på Refresh (Opdater) for at udføre en ny søgning eller trådløse enheder. Connect (Opret forbindelse) - Vælg et trådløst netværk, og klik på Connect (Opret forbindelse) for at oprette forbindelse til et af netværkene på oversigten. Hvis den trådløse sikkerhed for netværket er aktiveret, vises der et skærmbillede, hvor du skal angive sikkerhedsoplysninger.
Seite 29
Profiles (Profiler) I skærmbilledet Profiles (Profiler) kan du gemme forskellige konfigurationsprofiler for forskellige netværksopsætninger. Tabellen til venstre indeholder de tilgængelige profiler samt deres profilnavne og SSID'er. Profile (Profil) - Navnet på profilen vises her. Profiles (Profiler) SSID - SSID'et eller det entydige navn på det trådløse netværk vises her.
Seite 30
Connect (Opret forbindelse) - Hvis du vil oprette forbindelse til et trådløst netværk vha. en bestemt profil, skal du vælge profilen og klikke på Connect (Opret forbindelse). New (Ny) - Klik på New (Ny) for at oprette en ny profil. En detaljeret vejledning finder du i det næste afsnit Oprettelse af en ny profil.
Seite 31
Oprettelse af en ny profil Klik på New (Ny) på skærmbilledet Profiles (Profiler) for at oprette en ny profil. Angiv et navn på den nye profil, og klik på OK. Klik på Cancel (Annuller) for at vende tilbage til skærmbilledet Profiles (Profiler) uden at Opret en ny profil angive et navn.
Seite 32
Konfiguration af netværkskortet med et tilgængeligt netværk De tilgængelige netværk vises i tabellen midt på skærmbilledet opstillet efter SSID. Vælg det trådløse netværk, du vil oprette forbindelse til, og klik på Connect (Opret forbindelse) (hvis du ikke kan se dit netværk på oversigten, kan du Available Wireless klikke på...
Seite 33
Linksys (hvis du har installeret trådløse produkter, der ikke kommer fra Linksys, skal du indtaste WEP-nøglen manuelt på disse produkter.) WEP Key 1 (WEP-nøgle 1) - Den WEP-nøgle, du indtaster, skal være identisk med WEP-nøglen til dit...
Seite 35
® A Division of Cisco Systems, Inc. Lieferumfang • Wireless-G PCI-Adapter mit SRX • Eine Installations-CD-ROM • Ein Benutzerhandbuch auf CD-ROM • Kurzanleitung Wireless-G 802.11g PCI-Adapter mit SRX Kurzanleitung Wireless WMP54GX (DE) Modell-Nr.
Starten mit der Installation WICHTIG: Installieren Sie den Adapter erst dann in Ihrem PC, wenn Sie in Schritt 2 dazu aufgefordert werden. Andernfalls erfolgt keine korrekte Installation des Adapters. Der PCI-Adapter wird über den Setup- Assistenten, der auf der beigefügten CD enthalten ist, installiert und eingerichtet.
Verbinden des Adapters WICHTIG: Stellen Sie vor dem Öffnen des PC-Gehäuses sicher, dass der PC ausgeschaltet ist, und ziehen Sie den Netzstecker des PCs heraus, um dem Risiko eines Stromschlags oder Schäden am PC vorzubeugen. Anschließen des Stellen Sie vor dem Anschließen Adapters des PCI-Adapters an Ihren PC sicher, dass Ihr PC abgeschaltet ist.
Einrichten des Adapters Als Nächstes wird das Fenster Available Wireless Network (Verfügbares Wireless- Netzwerk) angezeigt. Von diesem Fenster aus können Sie eine der zwei Einrichtungsmethoden starten. WICHTIG: Verwenden Sie diese Kurzanleitung nur, wenn Ihr Netzwerk im Fenster Available Wireless Network (Verfügbares Wireless- Netzwerk) angezeigt wird.
Seite 39
16 alphanumerische Zeichen umfassen. Sie muss mit den Passphrasen Ihrer anderen Wireless-Netzwerkgeräte übereinstimmen und ist nur mit Wireless- Produkten von Linksys kompatibel. (Für Wireless-Produkte anderer Anbieter ist die Eingabe eines WEP-Schlüssels erforderlich.) WEP Key (WEP-Schlüssel): Der WEP- Schlüssel muss dem WEP-Schlüssel des Wireless-Netzwerks entsprechen.
Seite 40
WPA Personal Needed for Connection (WPA Personal für Verbindung erforderlich) Encryption (Verschlüsselung): Wählen Sie den gewünschten Algorithmus (TKIP oder AES) aus dem Menü Encryption (Verschlüsselung) aus. Passphrase: Geben Sie eine Passphrase bestehend aus 8 - 63 Zeichen in das Feld Passphrase ein. Je länger und WPA Personal Needed komplexer Ihre Passphrase ist, desto (WPA Personal erforderlich)
Verwenden des Wireless- Netzwerkmonitors Verwenden Sie den Wireless- HINWEIS: Greifen Sie erst auf den Netzwerkmonitor, um die Verbindungsdaten Wireless-Netzwerkmonitor zu, zu überprüfen, nach verfügbaren Wireless- NACHDEM Sie den Adapter Netzwerken zu suchen oder Profile zu installiert haben. erstellen, die verschiedene Konfigurationseinstellungen enthalten.
Seite 42
Ad-Hoc Mode (Ad-Hoc-Modus) oder Infrastructure Mode (Infrastrukturmodus): Hier wird angezeigt, ob sich der Adapter momentan im Ad-Hoc-Modus oder im Infrastrukturmodus befindet. Signal Strength (Signalstärke): In dieser Leiste wird die Signalstärke angezeigt. Link Information - Link Quality (Verbindungsqualität): In dieser Leiste wird die Qualität der Wireless- Wireless Network Status Netzwerkverbindung angezeigt.
Seite 43
Channel (Kanal): Hierbei handelt es sich um den Kanal, auf den die Wireless- Netzwerkgeräte eingestellt sind. Security (Sicherheit): Hier wird der Status der Sicherheitsfunktion des Netzwerks angezeigt. Authentification (Authentifizierung): Dies ist die Methode zur Authentifizierung des Wireless-Netzwerks. IP Address (IP-Adresse): Hier ist die IP- Adresse des Adapters aufgeführt.
Seite 44
Site Survey (Netzwerksuche) Im Fenster Site Survey (Netzwerksuche) wird links in der Tabelle eine Liste der verfügbaren Netzwerke angezeigt. In dieser Tabelle werden die SSID des Netzwerks, der Kanal und die Qualität des vom Adapter empfangenen Wireless-Signals dargestellt. Sie können auf SSID, CH (Channel) (Kanal) oder Signal klicken, um nach dem entsprechenden Feld zu sortieren.
Seite 45
Refresh (Aktualisieren): Klicken Sie auf Refresh (Aktualisieren), um eine neue Suche nach Wireless-Geräten durchzuführen. Connect (Verbinden): Um eine Verbindung zu einem der Netzwerke auf der Liste zu erstellen, wählen Sie das Wireless-Netzwerk aus und klicken Sie auf Connect (Verbinden). Wenn im Netzwerk die Wireless- Sicherheit aktiviert ist, wird ein Fenster geöffnet, in dem Sie aufgefordert werden, die Sicherheitsinformationen einzugeben.
Seite 46
Profiles (Profile) Im Fenster Profiles (Profile) können Sie verschiedene Konfigurationsprofile für verschiedene Netzwerkeinrichtungen speichern. In der Tabelle links wird eine Liste der verfügbaren Profile mit den entsprechenden Profilnamen und SSIDs angezeigt. Profile (Profil): Hier wird der Name des Profiles (Profile) Profils angezeigt.
Seite 47
Connect (Verbinden): Um eine Verbindung zu einem Wireless-Netzwerk mit einem bestimmten Profil zu erstellen, wählen Sie das Profil aus, und klicken Sie auf Connect (Verbinden). New (Neu): Klicken Sie auf die Schaltfläche New (Neu), um ein neues Profil zu erstellen. Detaillierte Anweisungen finden Sie im nächsten Abschnitt Erstellen eines neuen Profils.
Seite 48
Erstellen eines neuen Profils Klicken Sie im Fenster Profiles (Profile) auf die Schaltfläche New (Neu), um ein neues Profil zu erstellen. Geben Sie einen Namen für das neue Profil ein, und klicken Sie auf OK. Erstellen eines neuen Profils Klicken Sie auf Cancel (Abbrechen), um zum Fenster Profiles (Profile) zurückzukehren, ohne einen Namen einzugeben.
Seite 49
Einrichten des Adapters mit einem verfügbaren Wireless-Netzwerk Die verfügbaren Netzwerke werden in der Tabelle in der Mitte des Fensters nach SSID aufgeführt. Wählen Sie das Wireless-Netzwerk aus, zu dem Sie eine Verbindung herstellen möchten, und klicken Sie auf Connect (Verbinden). Wenn Ihr Netzwerk nicht in der Liste aufgeführt ist, klicken Sie auf Refresh (Aktualisieren), um die Liste zu aktualisieren.
Seite 50
Zeichen darf nicht überschritten werden. Sie muss mit den Passphrasen Ihrer anderen Wireless- Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie Wireless- Produkte anderer Anbieter verwenden, geben Sie den WEP- Schlüssel bei den entsprechenden Produkten manuell ein.) WEP Key 1 (WEP-Schlüssel): Der...
Seite 51
Fenster Congratulations (Herzlichen http://www.linksys.com/registration Glückwunsch) angezeigt. Klicken Sie auf Connect to Network (Mit Netzwerk Linksys ist eine eingetragene Marke bzw. eine verbinden), um eine Verbindung zu Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Ihrem Netzwerk herzustellen.
Seite 52
Contenido del paquete • Adaptador PCI Wireless-G con SRX • Un CD-ROM de configuración • Una guía del usuario en CD-ROM • Guía de instalación rápida Wireless-G 802.11g Adaptador PCI con SRX Guía de instalación rápida Inalámbrico WMP54GX (ES) Nº de modelo...
Seite 53
Comienzo de la instalación IMPORTANTE: No instale el adaptador en el PC hasta que no reciba la indicación a tal efecto en el paso 2 o el adaptador no se instalará correctamente. El adaptador PCI se instala y configura mediante el asistente de configuración que se incluye en el CD adjunto.
Conexión del adaptador IMPORTANTE: Asegúrese de apagar el PC y desconectar el cable de alimentación del PC antes de abrir la carcasa para evitar una posible descarga eléctrica o daños al PC. Conexión Antes de conectar el adaptador del adaptador PCI al PC, asegúrese de que el PC está...
Seite 55
Configuración del adaptador A continuación, aparece la pantalla Available Wireless Network (Red inalámbrica disponible). En dicha pantalla puede iniciar uno de los dos métodos de configuración. IMPORTANTE: Para una instalación rápida, utilice este documento sólo si su red aparece en la pantalla Available Wireless Network (Red inalámbrica disponible).
Seite 56
Linksys. (En el caso de productos inalámbricos que no sean Linksys, es necesario introducir una clave WEP .) WEP Key (Clave WEP): La clave WEP debe coincidir con la de la red inalámbrica.
Seite 57
WPA Personal Needed for Connection (Se necesita WPA Personal para la conexión) Encryption (Encriptación): Seleccione el tipo de algoritmo que desea utilizar, TKIP o AES, en el menú desplegable Encryption (Encriptación). Passphrase (Frase de paso): Introduzca una frase de paso de WPA Personal Needed entre 8 y 63 caracteres en el campo Passphrase (Frase de paso).
Seite 58
Uso del monitor de red inalámbrica Utilice el monitor de red inalámbrica NOTA: Sólo se debe acceder al para comprobar la información de monitor de red inalámbrica enlace, buscar las redes inalámbricas DESPUÉS de instalar el adaptador. disponibles o crear perfiles con diferentes parámetros de configuración.
Seite 59
Ad-Hoc Mode (Modo ad-hoc) o Infrastructure Mode (Modo de infraestructura): Indica si el adaptador funciona actualmente en modo ad- hoc o de infraestructura. Signal Strength (Potencia de la señal): La barra de potencia de la señal indica la potencia de la señal. Link Information Link Quality (Calidad de enlace): La barra de calidad del enlace indica la...
Seite 60
Channel (Canal): Canal para el que se han establecido los dispositivos de red inalámbrica. Security (Seguridad): Estado de la función de seguridad inalámbrica. Authentication (Autenticación): Método de autenticación de la red inalámbrica. IP Address (Dirección IP): Dirección IP del adaptador. More Information Subnet Mask (Máscara de subred): (Más información)
Seite 61
Site Survey (Sondeo del sitio) La pantalla Site Survey (Sondeo del sitio) muestra una lista de las redes disponibles en la tabla de la izquierda. La tabla muestra el SSID de cada red, el canal y la calidad de la señal inalámbrica que recibe el adaptador.
Seite 62
Refresh (Actualizar): Haga clic en Refresh (Actualizar) para realizar una nueva búsqueda de dispositivos inalámbricos. Connect (Conectar): Para conectarse a una de las redes de la lista, seleccione la red inalámbrica y haga clic en Connect (Conectar). Si la red tiene la seguridad inalámbrica activada, aparecerá...
Seite 63
Profiles (Perfiles) La pantalla Profiles (Perfiles) permite guardar los diferentes perfiles de configuración para las distintas configuraciones de red. La tabla de la izquierda muestra una lista de los perfiles disponibles con sus nombres y SSID. Profile (Perfil): Nombre del perfil. Profiles (Perfiles) SSID: SSID o nombre único de la red inalámbrica.
Seite 64
Connect (Conectar): Para conectarse a una red inalámbrica con un perfil específico, seleccione el perfil y haga clic en Connect (Conectar). New (Nuevo): Haga clic en New (Nuevo) para crear un nuevo perfil. Consulte la siguiente sección, Creación de un nuevo perfil, para obtener información detallada.
Seite 65
Creación de un nuevo perfil En la pantalla Profiles (Perfiles), haga clic en New (Nuevo) para crear un nuevo perfil. Introduzca un nombre para el nuevo perfil y haga clic en OK (Aceptar). Haga clic en Cancel (Cancelar) para Creación de un nuevo perfil volver a la pantalla Profiles (Perfiles) sin introducir ningún nombre.
Seite 66
Configuración del adaptador con una red disponible Las redes disponibles se enumeran en la tabla del centro de la pantalla por SSID. Seleccione la red inalámbrica a la que desee conectarse y haga clic en Connect (Conectar). (Si su red no aparece en la lista, puede hacer clic en el botón Refresh (Actualizar) para volver a mostrar la lista.) Si la red utiliza seguridad inalámbrica,...
Seite 67
Linksys. (Si tiene productos inalámbricos que no sean Linksys, introduzca manualmente la clave WEP en los mismos.) WEP Key 1 (Clave WEP 1): La clave WEP introducida debe coincidir con la de la red inalámbrica.
Seite 68
Congratulations (Enhorabuena). Haga clic en Linksys es una marca registrada o marca Connect to Network (Conectar a comercial de Cisco Systems, Inc. y/o sus filiales la red) para conectarse a la red.
Seite 69
• Adaptateur PCI sans fil G avec technologie SRX • Un CD-ROM d'installation • Un Guide de l'utilisateur sur CD-ROM • Guide d'installation rapide Sans fil - 802.11g Adaptateur PCI avec technologie SRX Guide d'installation rapide Sans fil WMP54GX (FR) Modèle...
Seite 70
Début de l'installation IMPORTANT : N'installez pas l'adaptateur sur votre ordinateur avant d'y avoir été invité à l'étape 2, sinon l'adaptateur ne sera pas correctement installé. L'adaptateur PCI est installé et configuré à l'aide de l'assistant de configuration disponible sur le CD fourni. Commencez par insérer le CD-ROM de l'assistant de configuration dans le lecteur...
Connexion de l'adaptateur IMPORTANT : Veillez à mettre votre ordinateur hors tension et à débrancher le cordon d'alimentation avant d'ouvrir le boîtier afin d'éviter toute décharge électrique ou dégâts à l'ordinateur. Connexion Avant de connecter l'adaptateur PCI à votre de l'adaptateur ordinateur, veillez à...
Configuration de la carte L'écran suivant est Available Wireless Network (Réseau sans fil disponible). A partir de cet écran, vous pouvez lancer l'une des deux méthodes de configuration. IMPORTANT : pour l'installation rapide, utilisez ce document uniquement si votre réseau apparaît dans l'écran Available Wireless Network (Réseau sans fil disponible).
Seite 73
à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. (Pour les produits sans fil tiers, il est nécessaire de saisir une clé WEP .) WEP Key (Clé WEP) : la clé WEP doit correspondre à...
Seite 74
WPA Personal Needed for Connection (WPA personnel requis pour la connexion) Encryption (Cryptage) : sélectionnez le type d'algorithme que vous souhaitez utiliser, TKIP ou AES, dans le menu Encryption (Cryptage). Passphrase (Phrase de passe) : saisissez une phrase de passe de 8 à...
Utilisation de Wireless Network Monitor Le logiciel Wireless Network Monitor REMARQUE : Le logiciel Wireless permet de vérifier les informations de Network Monitor est uniquement liaison, de rechercher les réseaux sans fil accessible APRES installation de disponibles et de créer des profils l'adaptateur.
Seite 76
Ad-Hoc Mode (Mode Ad hoc) ou Infrastructure Mode (Mode Infrastructure) : cet écran indique si l'adaptateur fonctionne en mode Ad hoc ou en mode Infrastructure. Signal Strength (Intensité du signal) : cette barre indique l'intensité du signal. Link Quality (Qualité de la liaison) : cette Link Information - barre indique la qualité...
Seite 77
Security (Sécurité) : état de la fonction de sécurité sans fil. Authentication (Authentification) : méthode d'authentification de votre réseau sans fil. IP Address (Adresse IP) : adresse IP de l'adaptateur. Subnet Mask (Masque de sous-réseau) : More Information - masque de sous-réseau de l'adaptateur. Wireless Network Status Default Gateway (Passerelle par défaut) : adresse de la passerelle par défaut.
Seite 78
Site Survey (Recherche de site) L'écran Site Survey (Recherche de site) affiche une liste des réseaux disponibles dans le tableau de gauche. Ce tableau contient le SSID et le canal de chaque réseau ainsi que la qualité du signal sans fil reçu par l'adaptateur. Vous pouvez cliquer sur SSID, CH (Canal) ou Signal pour effectuer un tri selon le champ choisi.
Seite 79
Refresh (Actualiser) : cliquez sur Refresh (Actualiser) pour lancer une nouvelle recherche de périphériques sans fil. Connect (Connecter) : pour établir la connexion à l'un des réseaux de la liste, sélectionnez le réseau sans fil et cliquez sur Connect (Connecter). Si une sécurité...
Seite 80
Profiles (Profils) L'écran Profiles (Profils) permet d'enregistrer différents profils de configuration pour différentes installations réseau. Le tableau de gauche contient la liste des profils disponibles avec leurs noms et SSID. Profile (Profil) : nom du profil. SSID : SSID ou nom unique du réseau Profiles (Profils) sans fil.
Seite 81
Connect (Se connecter) : pour connecter un réseau sans fil à l'aide d'un profil spécifique, sélectionnez ce dernier et cliquez sur Connect (Se connecter). New (Nouveau) : cliquez sur ce bouton pour créer un profil. Pour en savoir plus, reportez-vous à la section Création d'un profil.
Seite 82
Création d'un profil Dans l'écran Profiles (Profils), cliquez sur New (Nouveau) pour créer un profil. Saisissez le nom de ce profil et cliquez sur OK. Cliquez sur Annuler pour revenir à Création d'un profil l'écran Profiles (Profils) sans saisir de nom. L'écran Available Wireless Network (Réseaux sans fil disponibles) contient deux options de configuration de profil.
Seite 83
Configuration de l'adaptateur avec un réseau disponible Ceux-ci sont répertoriés par SSID dans le tableau au centre de l'écran. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter et cliquez sur Connect (Se connecter). Si votre réseau n'apparaît pas à...
Seite 84
Elle doit correspondre à celle des autres périphériques sans fil du réseau et n'est compatible qu'avec les produits sans fil Linksys. Si vous possédez des produits sans fil non-Linksys, saisissez la clé WEP manuellement sur ces derniers. WEP Key 1 (Clé WEP 1) : la clé WEP que vous saisissez doit correspondre à...
Seite 86
Contenuto della confezione • Adattatore PCI Wireless-G con SRX • CD-ROM per l'installazione guidata • Guida per l'utente su CD-ROM • Guida di installazione rapida Wireless-G 802.11g Adattatore PCI con SRX Guida di installazione rapida Wireless WMP54GX (IT) N. modello...
Seite 87
Inizio dell'installazione IMPORTANTE: non installare l'adattatore nel PC finché non viene richiesto nella fase 2; in caso contrario, l'adattatore non verrà installato correttamente. L'adattatore di rete PCI viene installato e configurato tramite la procedura di installazione guidata fornita sull'apposito CD. Per iniziare, inserire il Setup Wizard CD-ROM (CD-ROM per l'installazione guidata) nell'unità...
Seite 88
Collegamento dell'adattatore IMPORTANTE: per evitare scosse elettriche o danni al PC, prima di aprire il case verificare di aver spento il computer e scollegato il cavo di alimentazione. Collegamento dell'adattatore Prima di collegare l'adattatore al PC, verificare che il computer sia spento.
Seite 89
Configurazione dell'adattatore Successivamente appare la schermata Available Wireless Network (Rete wireless disponibile), in cui è possibile avviare uno di due metodi di installazione. IMPORTANTE: per l'installazione rapida, utilizzare questo documento solo se la rete viene visualizzata nella schermata Available Wireless Network (Rete wireless disponibile). Rete wireless disponibile SecureEasySetup: se si utilizza SecureEasySetup, fare clic sul pulsante...
Seite 90
Chiave dispositivi wireless in uso ed è compatibile solo con gli apparecchi WEP richiesta wireless Linksys. I prodotti wireless non Linksys richiedono una chiave WEP . WEP Key (Chiave WEP) - La chiave WEP deve corrispondere alla chiave WEP della rete wireless.
Seite 91
WPA Personal Needed for Connection (WPA-Personal per la connessione) Encryption (Cifratura): selezionare il tipo di algoritmo che si desidera utilizzare, TKIP o AES, dal menu Encryption (Cifratura). Passphrase: immettere una passphrase di accesso compresa tra 8 e 63 caratteri nel campo Passphrase.
Seite 92
Utilizzo del monitor di rete wireless Utilizzare il monitor di rete wireless per NOTA È possibile accedere al controllare le informazioni sul monitor di rete wireless solo collegamento, cercare reti wireless DOPO aver installato l'adattatore. disponibili o creare profili con impostazioni di configurazione differenti.
Seite 93
connessione corrente. Fornisce anche un pulsante che consente di ottenere altre informazioni relative allo stato. Ad-Hoc Mode (Modalità Ad hoc) o Infrastructure Mode (Modalità Infrastruttura) - Indica se al momento l'adattatore è funzionante in modalità Ad hoc o Infrastruttura. Signal Strength (Potenza segnale) - Questa barra indica la potenza del Link Information segnale.
Seite 94
Channel (Canale) - Il canale sul quale vengono impostati i dispositivi di rete wireless. Security (Sicurezza) - Lo stato della funzione di sicurezza wireless. Authentication (Autenticazione) - Il metodo di autenticazione della rete wireless. IP Address (Indirizzo IP) - L'indirizzo IP More Information dell'adattatore.
Seite 95
Site Survey (Ricerca sito) La schermata Site Survey (Ricerca sito) visualizza un elenco delle reti disponibili nella tabella a sinistra. Questa tabella mostra il SSID, il canale e la qualità del segnale wireless ricevuto dall'adattatore per ciascuna rete. È possibile fare clic su SSID, CH (Canale) o Signal (Segnale) per ordinare la tabella per campo.
Seite 96
Refresh (Aggiorna) - Fare clic su Refresh (Aggiorna) per eseguire una nuova ricerca di dispositivi wireless. Connect (Connetti) - Per collegarsi a una delle reti presenti nell'elenco, selezionare la rete wireless e fare clic su Connect (Connetti). Se la sicurezza della rete wireless è...
Seite 97
Profiles (Profili) La schermata Profiles (Profili) consente di salvare diversi profili di configurazione per diverse impostazioni di rete. La tabella a sinistra visualizza un elenco di profili disponibili con i relativi nomi e SSID. Profile (Profilo) - Il nome del profilo. Profiles (Profili) SSID - Il SSID o nome univoco della rete wireless.
Seite 98
Connect (Connetti) - Per collegarsi a una rete wireless utilizzando un determinato profilo, selezionare il profilo e fare clic su Connetti (Connetti). New (Nuovo) - Fare clic su New (Nuovo) per creare un nuovo profilo. Per istruzioni dettagliate, fare riferimento alla sezione successiva, Creazione di un nuovo profilo.
Seite 99
Creazione di un nuovo profilo Nella schermata Profiles (Profili), fare clic su New (Nuovo) per creare un nuovo profilo. Inserire un nome per il nuovo profilo e fare clic su OK. Fare clic su Annulla per tornare alla schermata Creazione di un nuovo profilo Profiles (Profili) senza inserire un nome.
Seite 100
Configurazione dell'adattatore con una rete disponibile Le reti disponibili vengono elencate nella tabella al centro della schermata per SSID. Selezionare la rete wireless a cui si desidera connettersi e fare clic su Connect (Connetti). Se l'elenco delle reti non viene visualizzato, è possibile fare clic su Refresh (Aggiorna).
Seite 101
La passphrase deve corrispondere a quella degli altri dispositivi wireless in uso ed è compatibile solo con gli apparecchi wireless Linksys. Se si dispone di prodotti wireless non Linksys, inserire la chiave WEP manualmente. WEP Key 1 (Chiave WEP 1) - La...
Seite 103
• Placa PCI sem fios G com SRX • Um CD-ROM de configuração • Um Manual do Utilizador em CD-ROM • Manual de Instalação Rápida Sem fios 802.11g Placa PCI com SRX Manual de Instalação Rápida Sem fios WMP54GX (PT) Modelo n.º...
Seite 104
Iniciar a instalação IMPORTANTE: Não instale a Placa no computador até receber instruções para o fazer no Passo 2, pois, caso contrário, a Placa não será instalada correctamente. A Placa PCI é instalada e configurada utilizando o Setup Wizard (Assistente de configuração) incluído no CD fornecido.
Ligar a placa IMPORTANTE: Certifique-se de que desliga o computador, bem como o respectivo cabo de alimentação, antes de abrir o computador, para evitar possíveis choques eléctricos ou danos no computador. Ligar a placa Antes de ligar a Placa PCI ao computador, certifique-se de que o computador está...
Seite 106
Configurar a Placa O ecrã apresentado a seguir será o ecrã Available Wireless Network (Rede sem fios disponível). A partir deste ecrã, poderá iniciar um de dois métodos de configuração. IMPORTANTE: Para uma Instalação Rápida, utilize este documento apenas se a sua rede for apresentada no ecrã...
Seite 107
(Chave WEP frase-passe dos outros dispositivos da rede sem fios e só é compatível com necessária) os produtos sem fios da Linksys. (É necessário introduzir uma chave WEP para os produtos sem fios que não sejam da Linksys.) WEP Key (Chave WEP) - A chave WEP tem de corresponder à...
Seite 108
WPA Personal Needed for Connection (WPA Personal necessária para ligação) Encryption (Encriptação) - Seleccione o tipo de algoritmo que pretende utilizar, TKIP ou AES, no menu Encryption (Encriptação). Passphrase (Frase-passe) - Introduza uma frase-passe com 8 a 63 caracteres no campo Passphrase (Frase-passe).
Seite 109
Utilizar o Wireless Network Monitor (Monitor de redes sem fios) Utilize o Wireless Network Monitor NOTA: Só deverá aceder ao Wireless (Monitor de redes sem fios) para Network Monitor (Monitor de redes consultar as informações da ligação, sem fios) DEPOIS de instalar a Placa. procurar redes sem fios disponíveis ou criar perfis com definições de configuração diferentes.
Seite 110
sinal e a qualidade da ligação actual. Também contém um botão no qual é possível clicar para obter informações de estado adicionais. Ad-Hoc Mode (Modo ad hoc) ou Infrastructure Mode (Modo de infra- estrutura) - Indica se, actualmente, a Placa está a funcionar em modo Ad hoc ou de Infra-estrutura.
Seite 111
Channel (Canal) - É o canal para o qual estão definidos os dispositivos da rede sem fios. Security (Segurança) - O estado da funcionalidade de segurança sem fios é apresentado aqui. Authentication (Autenticação) - É o método de autenticação da rede sem fios. IP Address (Endereço IP) - O endereço IP More Information da placa é...
Seite 112
Site Survey (Pesquisa de sites) O ecrã Site Survey (Pesquisa de sites) apresenta uma lista das redes disponíveis na tabela à esquerda. A tabela mostra o SSID e o canal de cada rede, bem como a qualidade do sinal sem fios que está a ser recebido pela Placa.
Seite 113
Refresh (Actualizar) - Clique em Refresh (Actualizar) para efectuar uma nova procura de dispositivos sem fios. Connect (Ligar) - Para ligar a uma das redes da lista, seleccione a rede sem fios e clique em Connect (Ligar). Se a rede tiver a segurança sem fios activada, será...
Seite 114
Profiles (Perfis) O ecrã Profiles (Perfis) permite guardar diferentes perfis de configuração para diferentes configurações de rede. A tabela à esquerda apresenta uma lista dos perfis disponíveis, com o respectivo nome do perfil e SSID. Profile (Perfil) - O nome do perfil é Profiles (Perfis) apresentado aqui.
Seite 115
Connect (Ligar) - Para ligar a uma rede sem fios utilizando um perfil específico, seleccione o perfil e clique em Connect (Ligar). New (Novo) - Clique em New (Novo) para criar um novo perfil. Consulte a secção seguinte, Criar um novo perfil, para obter instruções detalhadas.
Seite 116
Criar um novo perfil No ecrã Profiles (Perfis), clique em New (Novo) para criar um novo perfil. Introduza um nome para o novo perfil e clique em OK. Clique em Cancel (Criar um novo perfil) (Cancelar) para regressar ao ecrã Profiles (Perfis) sem introduzir nenhum nome.
Seite 117
Configurar a placa com uma rede disponível As redes disponíveis são listadas por SSID na tabela apresentada no centro do ecrã. Seleccione a rede sem fios à qual pretende ligar e clique em Connect (Ligar). (Se a sua rede não aparecer na lista, poderá...
Seite 118
é compatível com os produtos sem fios da Linksys. (Se tiver produtos sem fios que não sejam da Linksys, introduza manualmente a chave WEP nesses produtos.) WEP Key 1 (Chave WEP 1) - A chave WEP que introduzir tem de corresponder à...
Seite 120
® A Division of Cisco Systems, Inc. Innehåll i förpackningen • Wireless-G PCI-adapter med SRX • En installations-cd • En användarhandbok på cd-skiva • Snabbinstallationsguide Wireless-G 802.11g PCI-adapter med SRX Snabbinstallationsguide Wireless WMP54GX (SE) Modellnummer...
Seite 121
Börja med installationen VIKTIGT! Installera inte adaptern i datorn förrän du får en uppmaning om att göra det i steg 2. I annat fall installeras inte adaptern som den ska. Installera och konfigurera PCI-adaptern med hjälp av installationsguiden som levereras på den medföljande cd-skivan.
Seite 122
Anslut adaptern VIKTIGT! Du måste stänga av datorn och dra ur sladden innan du öppnar datorhöljet för att förhindra att du får elektriska stötar eller att datorn tar skada. Ansluta adaptern Innan du ansluter PCI-adaptern till datorn måste du stänga av datorn.
Seite 123
Konfigurera adaptern Nästa fönster som visas är fönstret Available Wireless Network (Tillgängliga trådlösa nätverk). I det här fönstret kan du starta en av tu konfigurationsmetoder. VIKTIGT! För snabbinstallation använder du det här dokumentet endast om nätverket visas i fönstret Available Wireless Network (Tillgängliga trådlösa nätverk).
Seite 124
Det måste överensstämma med lösenordet för de andra trådlösa nätverksenheterna och är endast kompatibelt med trådlösa produkter från Linksys. (Om du har trådlösa produkter som inte är tillverkade av Linksys måste du ange en WEP-nyckel.) WEP Key (WEP-nyckel) – WEP-nyckeln måste överensstämma med WEP-...
Seite 125
WPA Personal Needed for Connection (WPA – privat krävs för anslutning) Encryption (Kryptering) – Välj den typ av algoritm som du vill använda, TKIP eller AES, i menyn Encryption. Passphrase (Lösenord) – Ange ett lösenord bestående av 8–63 tecken i fältet Passphrase.
Seite 126
Använda Wireless Network Monitor (Övervakare för trådlösa nätverk) Använd Wireless Network Monitor till att OBS! Wireless Network Monitor bör kontrollera länkinformationen, söka efter endast användas EFTER att adaptern tillgängliga trådlösa nätverk eller skapa har installerats. profiler med olika konfigurationsinställningar. Få åtkomst till Wireless Network Monitor (Övervakare för trådlösa nätverk) När du har installerat och anslutit...
Seite 127
knapp som du kan klicka på för ytterligare statusinformation. Ad-Hoc Mode (Ad-hoc-läge) eller Infrastructure Mode (Infrastrukturläge) – Här visas om adaptern för tillfället arbetar i ad-hoc- eller infrastrukturläge. Signal Strength (Signalstyrka) – Fältet Signal Strength visar signalstyrkan. Link Quality (Länkkvalitet) – I fältet Link Link Information - Quality visas kvaliteten på...
Seite 128
Security (Säkerhet) – Statusen för den trådlösa säkerhetsfunktionen visas här. Authentication (Autentisering) – Det här är autentiseringsmetoden för det trådlösa nätverket. IP Address (IP-adress) – Adapterns IP-adress visas här. Subnet Mask (Nätmask) – Adapterns More Information - nätmask visas här. Wireless Network Status (Mer information Status Default Gateway (Standard-gateway) –...
Seite 129
Site Survey (Platsöversikt) I fönstret Site Survey (Platsöversikt) visas en lista över tillgängliga nätverk i tabellen till vänster. Tabellen visar varje nätverks SSID, kanal och kvaliteten för den trådlösa signalen som adaptern tar emot. Du kan klicka på SSID, CH (kanal) eller Signal för att sortera efter det fältet.
Seite 130
Refresh (Uppdatera) – Klicka på Refresh för att göra en ny sökning av trådlösa enheter. Connect (Anslut) – För att ansluta till något av nätverken på listan väljer du det trådlösa nätverket och klickar på Connect. Om nätverket har trådlös säkerhet aktiverat visas ett fönster som kräver säkerhetsinformation.
Seite 131
Profiles (Profiler) I fönstret Profiles (Profiler) kan du spara olika konfigurationsprofiler för olika nätverksinställningar. I tabellen till vänster visas en lista över tillgängliga profiler och deras profilnamn och SSID. Profile – Namnet på profilen visas här. Profiles (Profiler) SSID – SSID:t eller det unika namnet för det trådlösa nätverket visas här.
Seite 132
Connect (Anslut) – Om du vill ansluta till ett trådlöst nätverk med en specifik profil väljer du profilen och klickar på Connect. New (Ny) – Skapa en ny profil genom att klicka på New. Mer information finns i nästa avsnitt, Creating a New Profile (Skapa en ny profil).
Seite 133
Skapa en ny profil I fönstret Profiles (Profiler) klickar du på New (Ny) för att skapa en ny profil. Ange ett namn på den nya profilen och klicka på OK. Klicka på Cancel (Avbryt) för att Skapa en ny profil återgå...
Seite 134
Ställa in adaptern med ett tillgängligt nätverk De tillgängliga nätverken visas i tabellen i mitten av fönstret efter SSID. Välj det trådlösa nätverk du vill ansluta till och klicka på Connect (Anslut). (Om ditt nätverk inte visas kan du klicka på Refresh (Uppdatera) för att upprätta listan igen.) Om trådlös säkerhet används i nätverket Available Wireless...
Seite 135
är endast kompatibel med trådlösa produkter från Linksys. (Om du har trådlösa produkter som inte är tillverkade av Linksys anger du WEP-nyckeln manuellt för de produkterna.) WEP Key 1 (WEP-nyckel 1) – Den WEP-nyckel du anger måste överensstämma med WEP-nyckeln...
