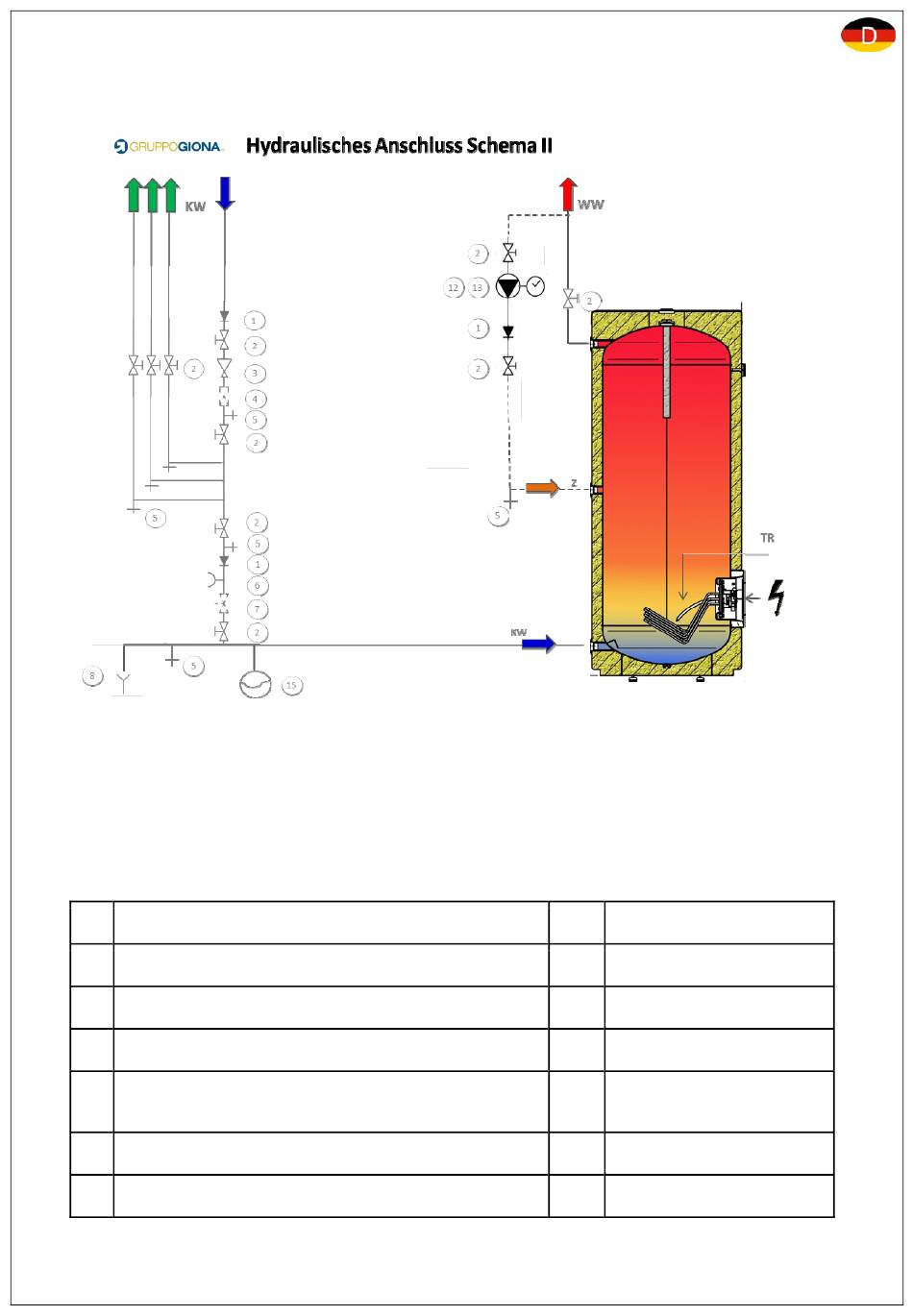

5.4 ) Hydraulisches Anschluss Schema II
Bild 4
Die Darstellung zeigt ein Beispiel und gilt nur als Prinzipschema.
Der Stand der Technik ist zu berücksichtigen, so u.a. auch die Ausführung eines
Wärmesiphons der Anschlüsse (SIA 385/1), lösbare Anschlüsse des Speichers,
Wärmedämmvorschriften, usw., sind in jedem Fall zu berücksichtigen.
Legende zu Bild 4
1 Rückflussverhinderer
2 Absperrventil
3 Druckminderer
4 Trinkwasserfilter
5 Entleerung
6 Manometer
7 Durchflussregulierventil
I T S II 200-300-400-500-600 Cod.122796 Agg.30/09/2014
8 Abblaseleitung
9 Sicherheitsventil
12 Zirkulationspumpe
13 Schaltuhr
15 Expansions‐Gefäss
Trinkwasser
