Der Funkempfänger WS303 dient zum Einschalten von elektrischen Anlagen. Als Regler können alle Sender aus
der WS3xx-Reihe verwendet werden (WS310 Fernbedienung, WS320 Türkontakt)
Die aktuelle Liste der Sender finden Sie unter www.elbock.cz.
1. Stecken Sie den Empfänger in die Steckdose (230 V∼/50 Hz) an.
2. Auf dem Empfänger blinkt LED1, das Gerät befindet sich im
BEREITSCHAFTSMODUS.
3. Drücken Sie für 5 s die Funktionstaste des Empfängers. Das Gerät
wechselt in den RESETMODUS. Somit werden alle Einstellungen
gelöscht (LED1+ 2 blinken 5x gleichzeitig).
4. Drücken Sie für ca. 1,5 s die Funktionstaste (LED2 blinkt). Der
Empfänger wechselt in den LERNMODUS und wartet nun auf den
Code für die Einschaltung.
5. Zum Senden des Einschaltcodes drücken Sie nun auf einem Sender
die gewünschte Taste für die EINSCHALTUNG. LED1 beginnt zu
blinken. Der Empfänger wartet nun auf den Code für die Ausschaltung.
6. Um die Taste für die AUSSCHALTUNG zu definieren, drücken Sie am
Sender erneut eine Taste, die Sie hierfür festlegen möchten.
LED1 LED2

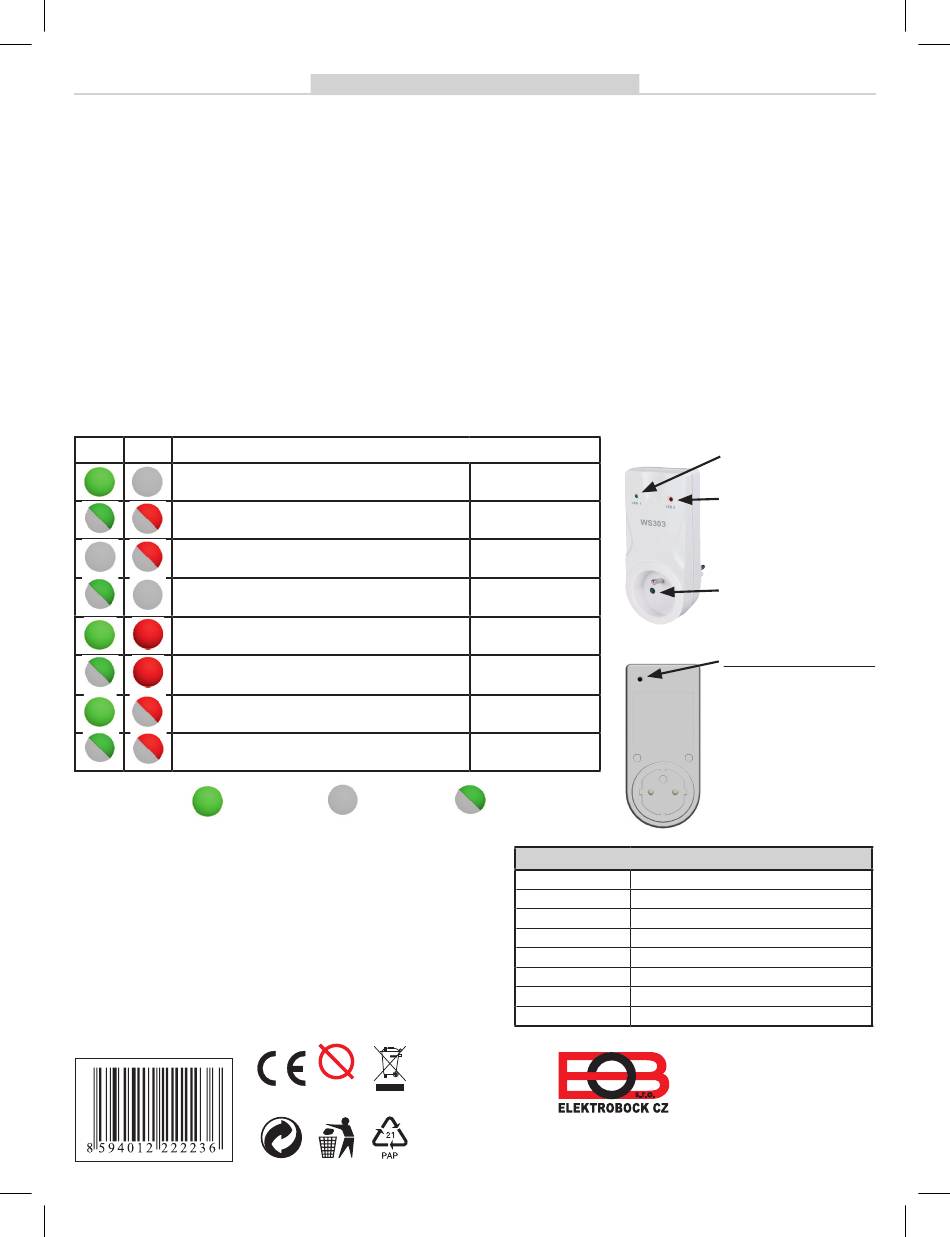

WS303 FUNKTIONEN - Statusmeldungen des Empfängers
1, Signalisiert den richtigen Anschluss zum Stromnetz.
2, Verbraucher ist ausgeschaltet.
Gleichzeitiges Blinken (5x) - Speicher wird gelöscht.
Der Empfänger muss erneut programiert werden.
Der Empfänger wartet auf den Code für die Einschaltung.
Die Taste muss innerhalb von 20 s gedrückt werden.
Der Empfänger wartet auf Code für Ausschaltung.
Die Taste muss innerhalb von 20 s gedrückt werden.
Verbraucher ist eingeschaltet.
Beginn der Zeitmessung. Empfänger wartet auf Code für die
Ausschaltung.
Verbraucher ist eingeschaltet und schaltet sich nach der vorher
eingestellten Zeit automatisch aus.
Abwechselndes Blinken - Batterien im Sender sind entladen.
ERKLÄRUNGEN:
LEUCHTET
Nur für Innenräume geeignet!
Das Gerät darf nicht in der Nähe von
Magnetfeldern angebracht werden!
Bei den Ansprüchen in und nach
der Garantiezeit schicken Sie bitte
das Produkt auf die Adresse des
Herstellers.
MONTAGE UND INBETRIEBNAHME
7. Die Einstellung des ZEITABLAUFS wird auf ähnliche Weise
8. Drücken Sie für ca. 1,5 s die FUNKTIONSTASTE (LED2 blinkt). Der
9. Drücken Sie nun am Sender die Taste zur EINSCHALTUNG. LED1
10. Möchten Sie einen Zeitablauf, warten Sie nun 20 s, bis der Empfänger
11. Legen Sie nun die Zeitspanne, in der der Verbraucher eingeschaltet
BEREITSCHAFTS-
RESETMODUS
CODIERMODUS FÜR
EINSCHALTUNG
CODIERMODUS FÜR
AUSSCHALTUNG
EINGESCHALTET
EINSTELLUNG
ZEITABLAUF
ENTLADEN
LEUCHTET
BLINKT
NICHT
Pb
LEAD FREE
Im Einklang mit
RoHS
durchgeführt. (Führen Sie beim Erlernen von weiteren Funktionen
keinen RESET durch, da sonst frühere Einstellungen gelöscht werden,
der Empfänger kann mit bis zu16 Bedienungstasten gepaart werden.);
Empfänger wartet nun auf den Code für die Einschaltung;
beginnt zu blinken und der Empfänger wartet auf den Code für die
Ausschaltung;
in den Modus zur EINSTELLUNG DER ZEIT wechselt (LED1 blinkt
und LED2 leuchtet)
werden soll fest, indem Sie die gewünschte Zeit abwarten. Nach Ablauf
der gewünschten Zeit drücken Sie auf dem Sender die Taste für die
AUSSCHALTUNG. (Einstellbereich der Zeit: 1s...8 Std.)
Abb.1
MODUS
MODUS
Abb.2
DER ZEIT
MODUS
BATTERIE
TECHNISCHE DATEN
Betriebsspannung
230 V/50 Hz
Frequenz
433.92 MHz
Empfindlichkeit
< -102 dBm
Reichweite
150 m ( im Freien ), 20 m ( in Gebäuden )
Ausgang
Relais, max.16 A/ 250 VAC
Schutzart
IP20
Arbeitstemperatur
0 bis 40°C
Maße (LxBxH)
130 mm x 57 mm x 78 mm
MADE IN CZECH REPUBLIC
GRÜNE LED
(LED1)
ROTE LED
(LED2)
KINDERSICHERUNG
FUNKTIONSTASTE (R):
KURZES DRÜCKEN
(ca. 1,5 s) -
Erlernen eines Codes.
LANGES DRÜCKEN
(ca. 5 s)
- RESET (Code wird
aus dem Speicher
gelöscht – grüne und
rote Diode blinken
gleichzeitig).
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
www.elbock.cz
