Montage und Verwendung

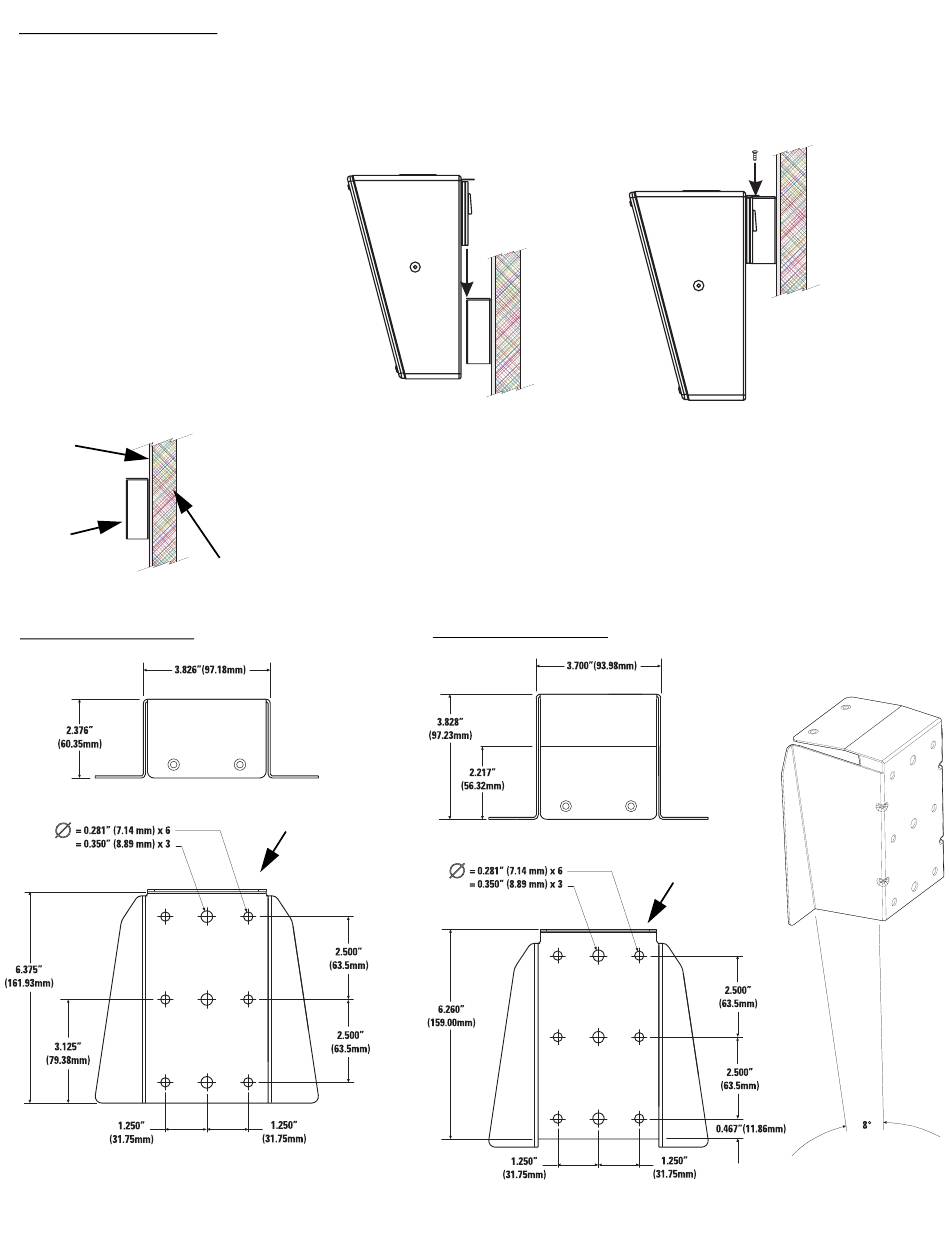

Schritt 1. Die Befestigungsfläche für die
Montage des Lautsprechers wählen. Sie
muss baulich unbeschädigt sein und
mindestens das fünffache Gewicht des
Lautsprechers tragen können.
Die Halterung als Schablone so ansetzen,
dass das schmale Ende nach oben zeigt; die
entsprechenden Verschraubungspositionen
an der Befestigungsfläche
markieren. Die geeigneten Befestigung-
steile (nicht im Lieferumfang enthalten)
auswählen und anbringen. Bei Zweifeln
bzgl. der Eignung der Befestigungsteile
Rücksprache mit einem qualifizierten Tech-
niker halten. Vor der Montage des
Lautsprechers muss die Halterung sicher an
der Befestigungsfläche verankert werden.
Montage-
oberfläche
QM-SW-
Halterung
Abmessungen, QM-SW
Schritt 2. Den Lautsprecher auf die
Halterung absenken und darauf achten, dass
der Schlitz an der Lautsprecherhalterung
vollständig in die Wandhalterung eingreift.
Vor dem Anbringen der Sicherungs-
schrauben die Montage überprüfen.
Bitte beachten! Das offene
Ende der Wandhalterung muss
nach unten weisen. Andern-
falls funktioniert die Halterung
nicht.
Zugrunde liegende Struktur
Oben
Schritt 3. Die zwei Sicherungsschrauben
anbringen und festziehen.
Abmessungen, QM-BW
Oben
