Inhaltszusammenfassung für Kimo C310

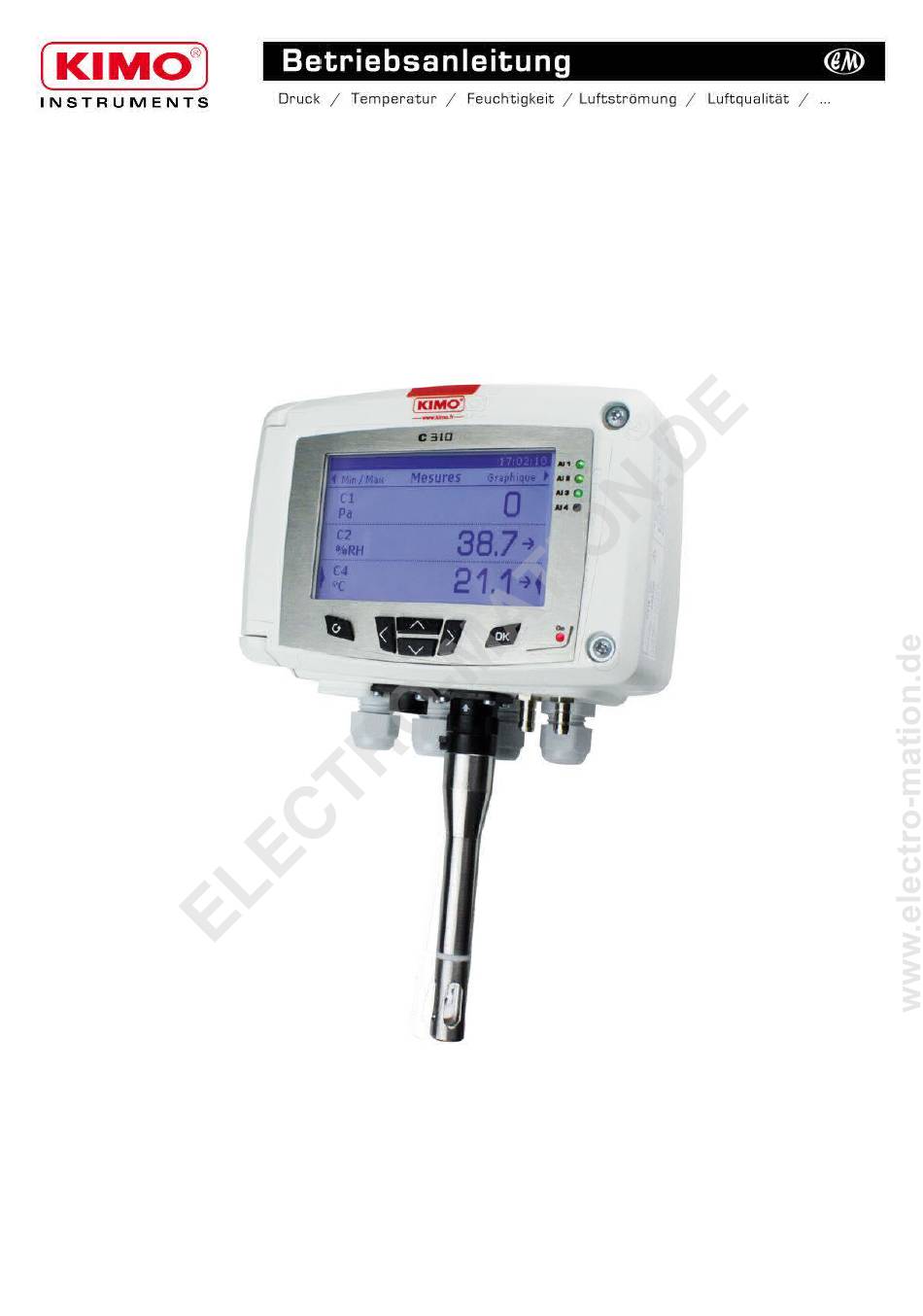

- Seite 1 Konfiguration des C310 Multi-Funktions- Transmitters per Tastatur ELECTRO–MATION GmbH • Hamburg / GERMANY • Tel +49 (0)40 / 850 23 20 • Info@electro-mation.de • www.electro-mation.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht 1. Einführung............................5 1.1. Beschreibung des Transmitters....................5 1.2. Beschreibung der Tasten......................5 1.3. Sensorschutzkappen ........................6 2. Modbus..............................7 2.1. Konfiguration der Parameter......................7 2.2. Funktionen...........................7 2.3. Schnittstellenbeschreibung......................7 3. Konfiguration des Transmitters......................11 3.1. Eingabe des Zugangscodes......................11 3.2. Einstellungen am Transmitter....................11 3.2.1 Display einstellen.........................12 3.2.2 Zeitperiode für die Grafik einstellen..................12 3.2.3 Sprache einstellen.......................12 3.2.4 Datum und Uhrzeit einstellen....................12 3.2.5 Tasten-Quittierton aktivieren/deaktivieren................12... -
Seite 5: Einführung
Einführung 1.1. Beschreibung des Transmitters C310 Transmitter mit Display können mit Hilfe der Integrierten Tastatur konfiguriert werden. Es ist u.a. möglich die Messeinheiten zu ändern, Skalierungen anzupassen, einzelne Kanäle auszublenden, u.v.m. 05/02/14 9.53 ◄ Min/ma Graphique Alarm LED´s ► Trendanzeige... -
Seite 6: Sensorschutzkappen
1.3. Sensorschutzkappen Sensitive Es ist nicht ratsam die Sensorschutzkappen der Feuchtesonden zu entfernen! element Protection tip Das Sensorelement ist sehr empfindlich, auch bei nur leichtem Kontakt. to unscrew Sollten Sie dennoch die Schutzkappen entfernen müssen, bitte mit äußerster Vorsicht vorgehen, vermeiden Sie jeglichen Kontakt mit dem Sensorelement. Sensitive Protection tip element... -
Seite 7: Modbus
Modbus 2.1. Konfiguration der Parameter Baudrate : between 2400 and 115200 bauds, 19200 bauds voreingestellt • Data bits : 8 bits • Stop bit : 1 bit • Parität : None • Flow control : None • Transmitter Addressierung : Zwischen 1 und 255 (automatically answers the requests from address 0) •... - Seite 8 Type Size Description Format Date 4 bytes Year (2 bytes) Byte 2 Byte 1 Byte 4 Byte 3 Month (1 byte) (month) (day) (year (year Day (1 byte) most- least- significant significant byte) byte) Example with 31/03/2014 (0x07DE031F) 0x03 0x1F 0x07 0xDE Type...
- Seite 9 Number of digits after the decimal point – Modbus code : 7020 (channel 1) • 7050 (channel 2) 7080 (channel 3) 7110 (channel 4) Unit – Modbus code : 7030 (channel 1) • 7060 (channel 2) 7090 (channel 3) 7120 (channel 4) Liste der Einheiten : Parameter Einheit...
- Seite 10 Alarm x Security Negative Positive Unused Relay x Selection Alarm 1 Alarm 2 Alarm 3 Alarm 4 Unused Temperature : Compensation °C °F Unused Unit Temperature : Compensation Value Thermocouple Probe N°1 Unused Mode Pressure : Compensation mbar mmHg m (alt) Unused Unite Compensation...
-
Seite 11: Konfiguration Des Transmitters
Konfiguration des Transmitters 3.1. Eingabe des Zugangscodes Zum Schutz vor unbefugtem Zugang ist zur Konfiguration des Transmitters ein Zugangscode notwendig. Dieser muss eingegeben werden bevor man das Konfigurations-Menü öffnen kann. Der werksseitige Code lautet: 0101. ➢ Schließen Sie die Spannungsversorgung an. ➢... -
Seite 12: Display Einstellen
3.2.1 Display einstellen ➢ Drücken Sie OK beim Menüpunkt “Screen”. ➢ Drücken Sie OK beim Menüpunkt“Contrast” um den Kontrast zwischen 0 und 3 einzustellen. ➢ Hierzu verwenden Sie die Pfeil nach oben/nach unten Tasten, zum Bestätigen OK drücken. ➢ Zum Einstellen der Beleuchtung gehen Sie mit der Pfeiltaste weiter zum Punkt “Backlight settings” und drücken Sie OK. -
Seite 13: Tasten Sperren
3.2.6 Tasten sperren ➢ Drücken Sie OK beim Menüpunkt “Keyboard Lock”. ➢ Wählen Sie “YES” zum Aktivieren der Tastensperre und drücken Sie dann OK. Eine Meldung wird angezeigt, dass die Tastensperre aktiv ist und das Gerät springt in die Messwertanzeige. Halten Sie die OK Taste 6 Sekunden lang gedrückt um die Tastensperre aufzuheben. -
Seite 14: Abrufen Von Informationen Über Den Transmitter
➢ Wiederholen Sie den Vorgang für die 3 folgenden Gruppen. ➢ Gehen Sie auf den Menüpunkt “OK” und Drücken Sie die OK Taste um die Gateway-Nr. zu übernehmen. ➢ Drücken Sie OK beim Menüpunkt “Port” . ➢ Verwenden Sie die Pfeiltasten um den Port einzustellen und drücken Sie dann die OK Taste. Die Mac Adresse kann nicht verändert werden. -
Seite 15: Typ Des Ausgangssignales Festlegen
➢ Drücken Sie OK. ➢ Geben Sie den Zugangscode ein und drücken Sie OK. 3.4.1 Typ des Ausgangssignales festlegen ➢ Gehen Sie zum Menüpunkt “Analogue outputs” und drücken Sie OK. Der Transmitter zeigt die möglichen Ausgangssignale an : in der Standardversion sind 2 Ausgangskanäle (Output 1 und 2) enthalten. -
Seite 16: Alarme Einstellen
* : optionale Ausgänge Sobald die Verbindung mit dem Multimeter (SPS...) hergestellt ist kann die Diagnose an den genannten Check-Punkten durchgeführt werden : ➢ Gehen Sie zum Menüpunkt “Diagnostic” und drücken Sie OK. Entsprechend dem gewählten Ausgangssignal-Typ, zeigt nun der Transmitter die Signale er generiert. ➢... -
Seite 17: Alarme Für Über/Unterschreitung Festlegen
Falling edge Rising edge Grenzwertunterschreitung Grenzwertüberschreitung Messwert (m) < Grenzwert(S) nach der Zeitverzögerung T1 → Messwert (m) > Grenzwert (S) nach der Zeitverzögerung T1 → Alarm Alarm aktiv. aktiv Messwert (m) > Grenzwert (S) + Hysterese (H) nach der Messwert (m) < Grenzwert (S) - Hysterese (H) nach der Zeitverzögerung Zeitverzögerung T2 →... -
Seite 18: Monitoring Modus Konfigurieren
3.5.3 Monitoring Modus konfigurieren Der Alarm Modus “Monitoring” ist ausgewählt. ➢ Gehen Sie zum Menüpunkt“Configuration” und drücken Sie OK. ➢ Drücken Sie OK bei “Channel” und wählen Sie einen Kanal aus, für den Sie Alarme einstellen wollen. ➢ Drücken Sie OK zum Bestätigen. ➢... -
Seite 19: Relais Konfigurieren (Optional)
3.5.5 Relais konfigurieren (optional) ➢ Drücken Sie OK. ➢ Geben Sie den Zugangscode ein und drücken Sie OK. ➢ Gehen Sie zum Menüpunkt “Relays” und drücken Sie OK. Der Transmitter zeigt die 4 Relais an : “Relay 1”, “Relay 2”, “Relay 3” oder “Relay 4”. ➢... -
Seite 20: Co2 Oder Temperatur/Feuchtesonde Konfigurieren
Neuer Anzeigewert = [((10 - Coef.) x neuer Wert) + (Coef. x alter Wert)] /10 z. B. : C310 mit Hitzdrahtsonde (0-30 m/s) – vorheriger Messwert : 2 m/s – Neuer Messwert : 8 m/s Die Strömungsverhältnisse sind instabil der Nutzer wählt einen hohen Dämpfungsfaktor von : 7. Der Unterschied ist kleiner als 10 m/s, somit ist es möglich die Kalkulationsformel anzuwenden. -
Seite 21: Modul Konfigurieren
➢ Wählen Sie “Probe 1” oder “Probe 2” (entsprechend dem Kanal der Sonde) und drücken Sie OK. ➢ Gehen Sie zum Menüpunkt “Compensation” und drücken Sie OK. ➢ Gehen Sie zum Menüpunkt “Atmo pressure” wählen Sie die Einheit mit den Pfeiltasten aus. ➢... - Seite 22 ➢ Gehen Sie zum Menüpunkt “Parameters” und drücken Sie OK. ➢ Wählen Sie “Board” und drücken Sie OK. ➢ Gehen Sie zum Menüpunkt “Correction factor” und drücken Sie OK. ➢ Verwenden Sie die Pfeiltasten zur Eingabe des Korrekturfaktors und drücken Sie dann OK. Der Korrekturfaktor muss zwischen 0.2 und 2 sein.
- Seite 23 Die Dämpfung (Integration) kann zwischen 0 und 9 eingestellt werden. Eingabe des Zeitintervalls zwischen zwei automatischen Nullierungen : Dank der Temperaturkompensation des Moduls (von 0 bis 50°C) und der automatischen Nullierungsfunktion, kann die C310 Transmitter-Serie eine exzellente Langzeitstabilität verbunden mit einer hohen Messgenauigkeit bieten.
-
Seite 24: Aktivierung Einer Option
Spülzeit Voreinstellung: 30 Sek. Verzögerungszeit bis zur Verzögerungszeit bis zur Aktivierung des Relais 2 Deaktivierung des Relais 2 Voreinstellung: 10 Sek. Voreinstellung: 10 Sek ➢ Drücken Sie OK. ➢ Geben Sie den Zugangscode ein und drücken Sie OK. ➢ Gehen Sie zum Menüpunkt “Parameters” und drücken Sie OK. ➢... - Seite 25 Der Transmitter fragt nach dem Freischaltcode. ➢ Geben Sie den gelieferten Freischaltcode ein und drücken Sie OK. Nun können Sie diese Option nutzen Konfiguration des Transmitters ELECTRO–MATION GmbH • Hamburg / GERMANY • Tel +49 (0)40 / 850 23 20 •...
-
Seite 26: Beschreibung Der Modbusverbindung
Beschreibung der Modbusverbindung 4.1. Gerät Modbus Register type Description Possibilities 1000 Serial number Serial number of the transmitter 1010 Real Firmware version 1020 Device identification 1030 Probe 1 identification 1040 Probe 2 identification 1050 Board identification 1100 Contrast 1110 Enumeration Backlight duration 0 : Off 1 : 10 s... -
Seite 27: Kanäle
1700 Activation of the high 1 : activated / 0 : deactivated resolution in pressure option 1710 Activation of the Modbus 1 : activated / 0 : deactivated option 1800 Digital input 1900 Boolean Back to factory configuration 4.2. Kanäle Modbus Register type Description... -
Seite 28: Alarme Und Relais
3310 Enumeration Channel 4 diagnostic : generation of a Generation according to the output signal current or a voltage 0-10 V 0-5 V 0-20 mA 4-20 mA 0 mA 4 mA 2.5 V 10 mA 12 mA 10 V 20 mA 20 mA 3020 Real... -
Seite 29: Relais
4080 4180 4280 4380 Boolean Audible alarm 1 : activated / 0 : deactivated 4090 4190 4290 4390 Acknowledgement duration From 0 to 60 minutes 4.4.2 Relais Modbus Register type Description Possibilities 4400 Enumeration Relay 1 selection 0 : Off 1 : On 2 : Alarm 1 3 : Alarm 2... -
Seite 30: Druckmodul Und Sonden 1 Und 2 Parametrieren
5110 Boolean Instantaneous autozero 5200 Real Channel 1 coefficient From 0.01 to 5 5300 Real Channel 2 coefficient From 0.01 to 5 5400 Real Channel 3 coefficient From 0.01 to 5 5500 Real Channel 4 coefficient From 0.01 to 5 5210 Real Channel 1 offset... -
Seite 31: Sonde 1 Parameter
2 : inWg 3 : mbar 4.6.2 Sonde 1 Parameter Modbus Register type Description Possibilities 6330 Enumeration Compensation unit in atmospheric pressure 0 : hPa 1 : mbar 2 : mmHg 3 : m (altitude) 6340 Real Compensation value in atmospheric pressure From 0 to 4000 hPa From 0 to 4000 mbar From 0 to 3000.24 mmHg... -
Seite 32: Normbezug
4.6.4 Normbezug Modbus Register type Description Possibilities 6900 Enumeration Normative values 0 : None 1 : Din 1343 2 : ISO2533 Beschreibung der Modbusverbindung ELECTRO–MATION GmbH • Hamburg / GERMANY • Tel +49 (0)40 / 850 23 20 • Info@electro-mation.de •... - Seite 33 ELECTRO-MATION GmbH Tel. +49 (0) 40 / 850-2320 Münsterstr. 23-25 Fax +49 (0) 40/ 850-4114 22529 Hamburg info@electro-mation.de GERMANY www.electro-mation.de...
