Inhaltszusammenfassung für Miweba Jeep 8188

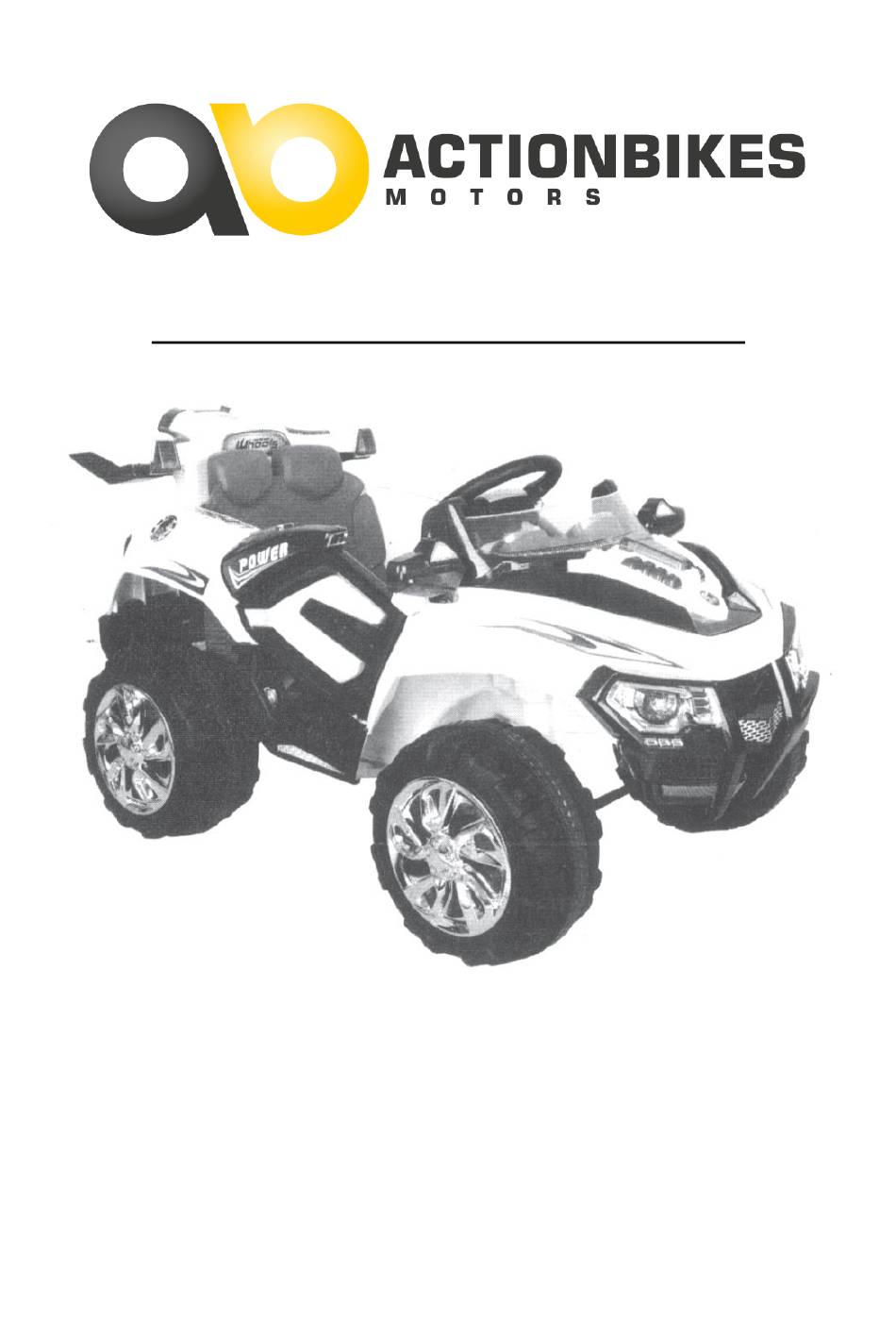

- Seite 1 ELEKTROFAHRZEUG FÜR KINDER Miweba GmbH Gewerbepark 20 96149 Breitengüßbach Tel.: 09544 9879080...
- Seite 2 Der Zusammenbau des Fahrzeuges darf ausschließlich durch Erwachsene erfolgen. Halten Sie Kinde während der Montage von sämtlichen Bauteilen fern. Die Fernbedienung benötigt 2 AAA-Batterien. Verbinden Sie das Ladegerät nur dann mit der Stromquelle, wenn es vorher mit dem Fahrzeug verbunden wird. Entsorgen Sie sämtliches Verpackungsmaterial unmittelbar nach dem Öffnen der Verpackung.
-
Seite 3: Explosionszeichnung
EXPLOSIONSZEICHNUNG: 1. Chassis 2. Vorderreifen 3. Hinterreifen 4. Sitz 5. Spoiler 6. Windschutzscheibe 7. Lenkrad 8. Außenspiegel 9. Ladebuchse 10. Motor 11. Radkappen 12. Sicherungsmuttern 13. M5 Mutter 14. 5x38 mm Schraube 15. M10 Muttern... - Seite 4 Wheel caps = Radkappen | nut = Mutter | shim = Unterlegscheibe | Front wheels = Vorderreifen Montieren Sie die Teile in der abgebildeten Reihenfolge. Bei der obigen Abbildung handelt es sich um die Vorderansicht des Fahrzeugs. Schrauben Sie gegebenenfalls die Radkappen fest und stellen Sie sicher, dass auch die Reifen sicher am Fahrzeug angebracht sind.
- Seite 5 Zu Abbildung 3: Führen Sie das Lenkrad in die Lenkstange, richten Sie die Löcher miteinander aus und befestigen Sie das Lenkrad mit einer Schraube und Mutter. Zu Abbildung 4: Bringen Sie die Windschutzscheibe am Fahrzeug an und befestigen Sie diese mit 2 selbstschneidenden Schrauben.
- Seite 6 Zu Abbildung 6: Verbinden Sie die inneren Kabelverbindungen des Fahrzeugs bevor Sie den Sitz einsetzen und montieren. Verwenden Sie eine Münze um die rote Einstellkerbe um 90°, sodass Sie mit dem Gegenstück des Sitzes gleichermaßen ausgerichtet ist. Um den Sitz zu arretieren, drehen Sie die Einstellkerbe anschließend wieder zurück.
- Seite 7 Sport/Swing = Wippfunktion Multi function music player = Musikmodul inkl. USB-Anschluss, MP3-Eingang und Kartenslot go forward and go back = Vorwärts- und Rückwärtsgang High/Slow Speed = Höhere und Niedrigere Geschwindigkeitsstufe ON/OFF = AN/AUS-Schalter Zu Abbildung 9: Betätigen Sie den AN/AUS-Schalter um das Fahrzeug zu starten. Beim Startvorgang ertönt ein Motorgeräusch.
- Seite 8 go forward = Vorwärts speed = Geschwindigkeit go back = Rückwärts The remote control to the code = Kopplungstaste Speed indicator light = Geschwindigkeitsstufenanzeige low speed = niedrige Geschwindigkeit Middle speed = mittlere Geschwindigkeit High speed = höhere Geschwindigkeit stop = Stopp turn right = Rechtslenkung turn left = Linkslenkung FEHLERANALYSE &...
- Seite 9 MÖGLICHE URSACHE: LÖSUNG: Fehlerhafte Elektronik. Lassen Sie Ihr Fahrzeug von Fachpersonal untersuchen. MÖGLICHE URSACHE: LÖSUNG: Defekter Motor. Lassen Sie Ihr Fahrzeug von Fachpersonal untersuchen. PROBLEM: Der Akku lässt sich nicht aufladen. MÖGLICHE URSACHE: LÖSUNG: Kabelverbindung am Akku ist lose. Verbinden Sie die Kabelverbindung wieder. MÖGLICHE URSACHE: LÖSUNG: Ladegerät ist nicht am Strom angeschlossen.
- Seite 10 PROBLEM: Geräuschentwicklung. MÖGLICHE URSACHE: LÖSUNG: Normale chemische Reaktion. PROBLEM: Unzureichende Geschwindigkeit. MÖGLICHE URSACHE: LÖSUNG: Veralteter Akku. Ersetzen Sie den Akku. MÖGLICHE URSACHE: LÖSUNG: Akku ist leer. Laden Sie den Akku auf. MÖGLICHE URSACHE: LÖSUNG: Fahrzeug ist überladen. Verringern Sie das Ladegewicht auf maximal 30kg.
- Seite 11 PROBLEM: Das Auto ruckelt während der Fahrt. MÖGLICHE URSACHE: LÖSUNG: Lose Kabelverbindungen am Motor. Verbinden Sie die Kabelverbindungen miteinander. MÖGLICHE URSACHE: LÖSUNG: Defekter Motor. Lassen Sie Ihr Fahrzeug von Fachpersonal untersuchen. PROBLEM: Das Auto ruckelt während der Fahrt. MÖGLICHE URSACHE: LÖSUNG: Defekte Batterie im Lenkrad.
- Seite 12 Verwenden Sie stets Akkus gleicher Art, Qualität, gleichen Alters und Zustands Der Ladevorgang darf nur durch einen Erwachsenen erfolgen Halten Sie die Fernbedienung fern von Hitze und Feuchtigkeit jeglicher Art Das Fahrzeug sollte nicht auf extrem glatten Oberflächen wie Marmor oder gewachste Böden verwendet werden.
