ANDILOG CENTOR FIRST Gebrauchsanweisung
Inhaltszusammenfassung für ANDILOG CENTOR FIRST

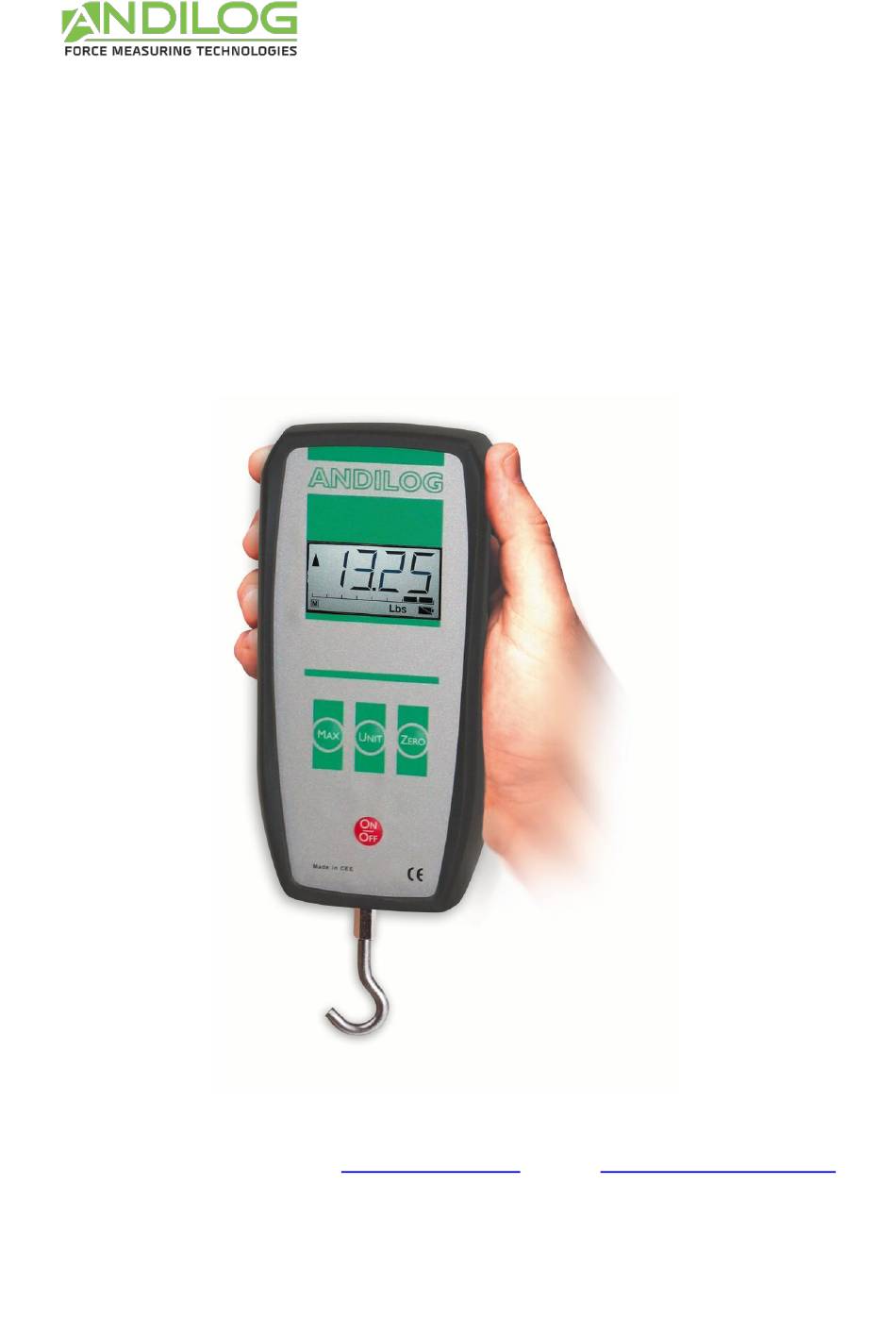

- Seite 1 Gebrauchsanweisung CENTOR FIRST Gebrauchsanweisung CENTOR FIRST ANDILOG Technologies - BP62001 - 13845 Vitrolles Cedex 9 - France Email : info@andilog.com Site : http://www.andilog.de/ Tel : +33 4 42 34 83 40...
-
Seite 2: Inhaltsverzeichnis
Aufladen der Batterien ......................6 2.2. Warnung: Batteriestand niedrig ....................6 2.3. Montage des Zubehörs ......................7 2.4. Montage auf einem Prüfstand ....................7 Verwendung des CENTOR FIRST ...................... 8 3.1. Inbetriebnahme ........................8 3.2. Hauptfunktionen ........................9 3.2.1. Nullstellung durchführen ....................10 3.2.2. -
Seite 3: Einführung
1. Einführung 1.1. Vorstellung Vielen Dank, dass Sie sich für das Kraftmessgerät CENTOR FIRST von ANDILOG Technologies zur Durchführung Ihrer Messungen entschieden haben. Dieses Messgerät ist das Ergebnis von mehr als 30 Jahren Erfahrung in der Kraft- und Drehmomentmessung. Es integriert die neuesten verfügbaren Technologien, um Ihnen Leistung und Messqualität auf industriellem Niveau zu bieten. -
Seite 4: Prüfstand
Der Prüfstand kann mit Schrauben M5 an einem Prüfstand befestigt werden. Die Länge der verwendeten Schrauben darf 3 mm im Inneren des Gerätes nicht überschreiten. Kontaktieren Sie Andilog, wenn Sie weitere Informationen benötigen oder einen Adapter benötigen, um das Gerät auf einem Prüfstand zu montieren. - Seite 5 Gebrauchsanweisung CENTOR FIRST Jede Reparatur oder jeder Austausch, die vom Verkäufer außerhalb der Vereinbarung von Andilog Technologies durchgeführt wird, führt zum Erlöschen der Garantie. Andilog Technologies haftet in keinem Fall für Schäden, Geschäftsausfälle, Produktionsausfälle aufgrund des Erwerbs, der Verwendung oder der Nichtverwendung unserer Produkte. Dies geschieht trotz der Tatsache, dass Andilog Technologies über die Möglichkeit solcher Schäden informiert wurde.
-
Seite 6: Erste Schritte
Aufladen der Batterien Schließen Sie das Netzteil an den Buchsenanschluss auf der rechten Seite des Kraftmessgerätes in der Nähe der Anzeige Ihres CENTOR FIRST an und laden Sie die Batterien 4-6 Stunden lang auf. Verwenden Sie nur den von ANDILOG gelieferten Adapter. -
Seite 7: Montage Des Zubehörs
Montage auf einem Prüfstand Auf der Rückseite des Kraftmessgerätes befinden sich 2 Gewindebohrungen M5, mit denen der Centor First auf einem ANDILOG-Prüfstand montiert werden kann. Jeder ANDILOG-Prüfstand wird mit einem speziellen Zubehör und Befestigungsschrauben für diesen Zweck geliefert. Wenn Sie einen anderen Prüfstandtyp verwenden möchten, überprüfen Sie, ob die verwendeten Schrauben eine maximale Länge von 2 mm haben. -
Seite 8: Verwendung Des Centor First
3. Verwendung des CENTOR FIRST 3.1. Inbetriebnahme Bitte beachten Sie, dass das CENTOR FIRST sehr kleine Kraftänderungen misst und möglicherweise nicht genau Null anzeigt, wenn es während des Selbsttests bewegt wird. Bei korrekter Montage und Einstellung auf Null bleibt der Messwert stabil. -
Seite 9: Hauptfunktionen
Gebrauchsanweisung CENTOR FIRST Wenn die aufgebrachte Kraft mehr als 20% der maximalen Kapazität beträgt, erscheint auf der Anzeige OVERLOAD". Alle Einstellungen werden beim Ausschalten des Kraftmessgerätes gespeichert. Das Kraftmessgerät funktioniert beim Neustart mit den gleichen Einstellungen. 3.2. Hauptfunktionen Anzeige der Kraft in Zug und Druck Eine ausgeübte Kraft in Zug wird durch das folgende Symbol gekennzeichnet ▼... -
Seite 10: Nullstellung Durchführen
Anzeige der Einheit zu ändern, drücken Sie die Unit-Taste. Jede weitere Betätigung wählt die nächste Einheit aus, bis sie zur Starteinheit zurückkehrt. Das CENTOR FIRST konvertiert die Anzeige automatisch in die neue ausgewählte Einheit und zeigt das Symbol N, Kg oder Lbs an. -
Seite 11: Die Höchsten Werte Auslesen (Spitzenwerte) Max-Modus
Um das Gerät manuell auszuschalten, drücken Sie die rote Taste. HINWEIS Wenn das CENTOR FIRST einer erheblichen Überlastung ausgesetzt war, kann der Kraftsensor beschädigt werden. In diesem Fall bleibt die Balkengrafik teilweise angezeigt, auch wenn keine Kraft ausgeübt wird, oder bei einer sehr hohen Überlast bleibt das Wort "OVERLOAD" angezeigt. Dies ist ein Zeichen für eine dauerhafte Beschädigung des Sensors, kontaktieren Sie ANDILOG zur Reparatur. -
Seite 12: Zusätzliche Einstellungen
Gebrauchsanweisung CENTOR FIRST Überlasten Sie Ihr Gerät nicht, da dies zur Zerstörung Ihres Alarmsensors führt: Wenn die Kraft die maximale Kapazität überschreitet, blinkt die Kraftanzeige. Wenn die Kraft 120% der maximalen Kapazität überschreitet, wird das Wort ÜBERLASTUNG verwendet. Obwohl der Sensor mechanisch 200% seiner Kapazität aushält, empfehlen wir, auf die Warnhinweise zu achten, um deren Zerstörung zu vermeiden! -
Seite 13: Appendices
Gebrauchsanweisung CENTOR FIRST 4. Appendices 4.1. Abmessungen - 13 -...
